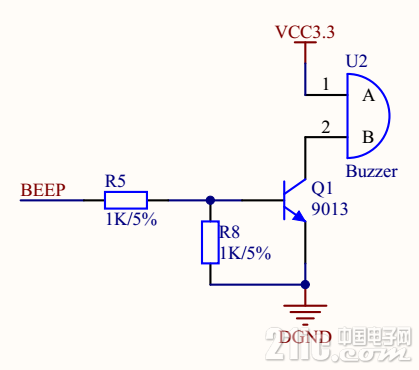

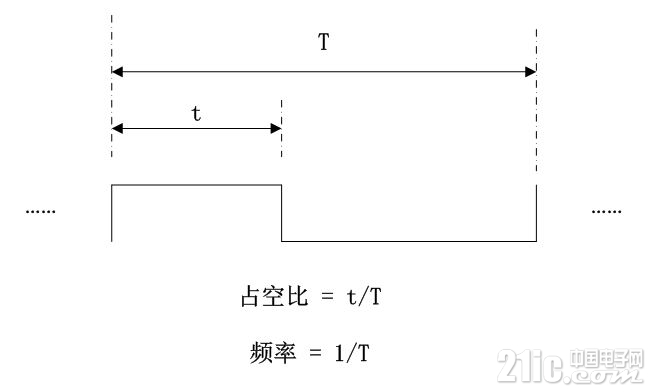

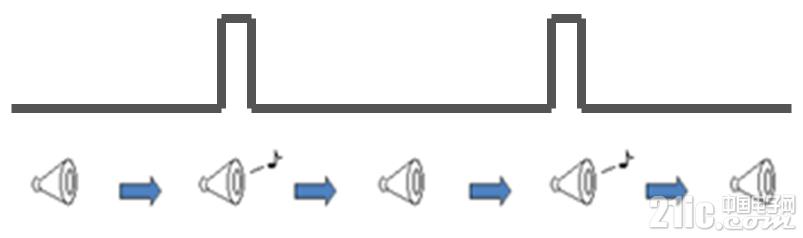

1概述蜂鸣器是一种最简单的发声元器件，它的应用也非常广泛，大都是作为报警或发声提醒装置。比如台式电脑在刚开机时，通常主板上会发出一声较短的尖锐的“滴……”的鸣叫声，提示用户主板自检通过，可以正常进行后面的启动；而如果是1长1短或1长2短的鸣叫声，则表示可能发生了电脑内存或显卡故障；当然还可以有其他不同的鸣叫声提示其他的故障，总而言之，可别小看了这颗区区几毛钱的蜂鸣器，关键时刻还挺有用的。可以毫不夸张的说，蜂鸣器也算是一种人机交互的手段。PWM（Pulse Width Modulation），即脉冲宽度调制，如图所示，PWM的输出只有高电平1和低电平0。PWM不停的重复输出周期为T，其中高电平1时间为t的脉冲，t/T是它的占空比，1/T是它的频率。 如图所示，这是Zstar板上蜂鸣器的电路原理图，BEEP网络连接到FPGA的IO上，当BEEP = 1时，三极管Q1的BE导通，则CE也导通，蜂鸣器U2就有电流回路，那么蜂鸣器就会发声。同理，BEEP = 0时，Q1截止，蜂鸣器无电流回路，那么蜂鸣器就不会发出声音。          如图所示，基于蜂鸣器在FPGA的IO输出1就发声、0则不发声的原理，我们给IO口一个占空比为10%的PWM的信号，让蜂鸣器间歇性的发声鸣叫。如果它的频率高，则发声就显得相对尖锐急促一些；如果它的发声频率低，则发声就显得低沉平缓一些。          在我们给出的实例代码中，我们期望产生一个输出频率为1Hz（1s）、占空比为10%的PWM信号去驱动蜂鸣器的发声。因此，我们使用系统时钟25MHz进行计数，每计数25,000,000次，这个计数器就清零重新计算。因为这个计数器是2进制的，要能够表达0-24,999,999的每一个计数值，那么这个2进制计数器至少必须是25位的（代码中取计数器为28位）。此外，为了得到输出的PWM占空比为10%，那么我们只要判断计数值小于最大计数值的1/10即2,500,000时，输出高电平1，反之输出低电平0。         创建一个最终可以跑在Zynq的PL上的应用工程，最基本的可以归纳为以下几个步骤。下面我们会逐一进行实践操作。流程不过是一个熟能生巧的过程，只要大家认真走过一遍，后续大量实例中不断操作，反复练习就能轻松掌握。
2 新建Vivado工程         参考文档《玩转Zynq-工具篇：新建Vivado工程.pdf》。

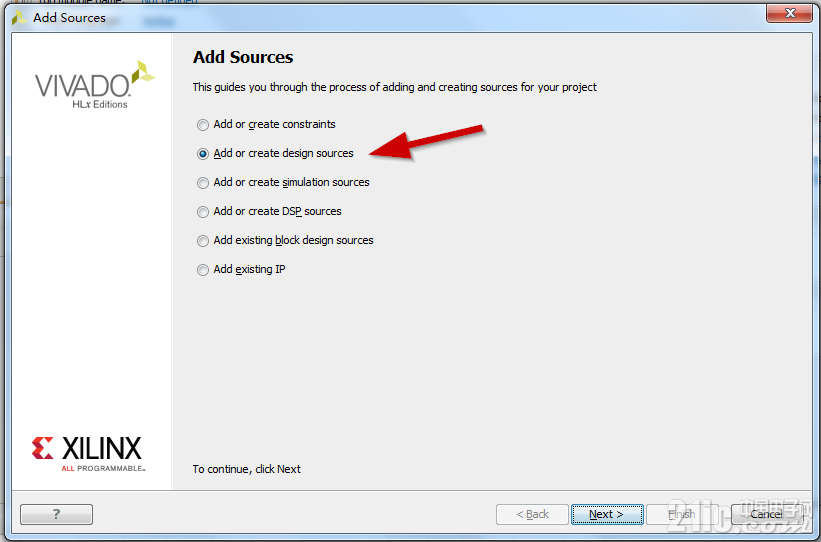

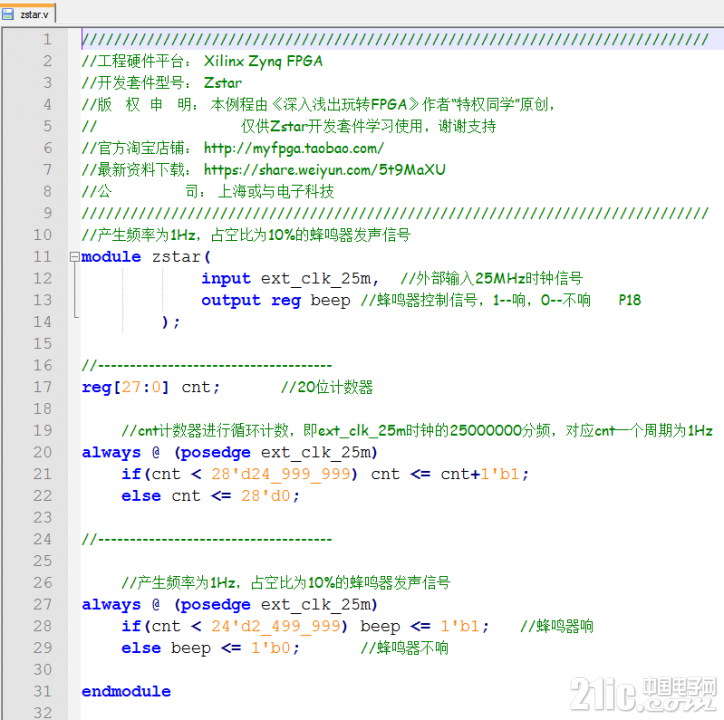

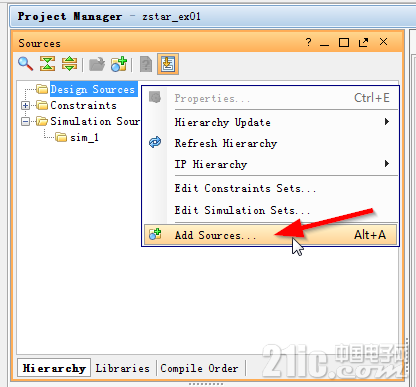

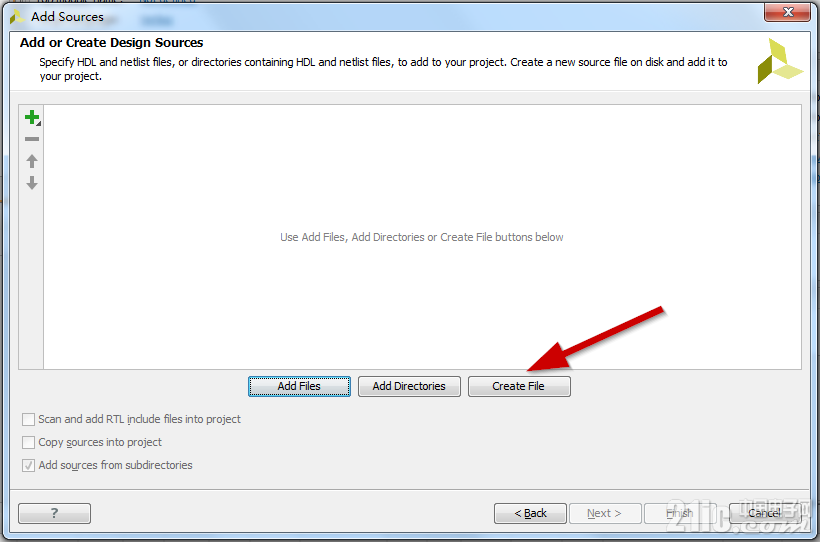

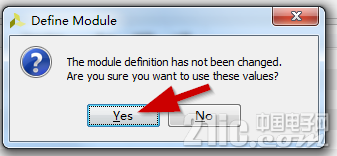

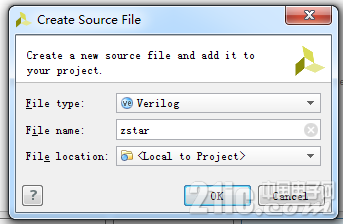

3创建工程源码         如图所示，选中ProjectManager -> Sources -> Design Sources，右键单击，弹出菜单中选中AddSources…。 图新建Verilog源码菜单         接着如图所示，使用默认选项Add orcreate design sources，点击“Next”。 图选择文件类型         如图所示，单击CreateFile按钮。 图新建设计文件         如图所示，设置创建的文件类型（File type）为Verilog；文件名（File name）为zstar；文件路径（File location）为默认的<Local to Project>。 图设置新建文件名称和路径         最后点击Finish按钮完成Verilog源文件创建。         随后还会弹出如图所示的模块端口设置页面，可以直接点击OK不做设置。 图定义模块         接着还会弹出如图所示的确认对话框，点击Yes。 图定义模块确认对话框         如图所示，双击DesignSources下刚刚创建好的zstar.v文件，将弹出源码，里面有基本的Verilog模块定义，内容空空如也，需要我们来填充。 图创建好的Verilog源文件         如图所示，将Verilog代码填充进去，实现一个完整的设计源码模块。 图 Verilog源码

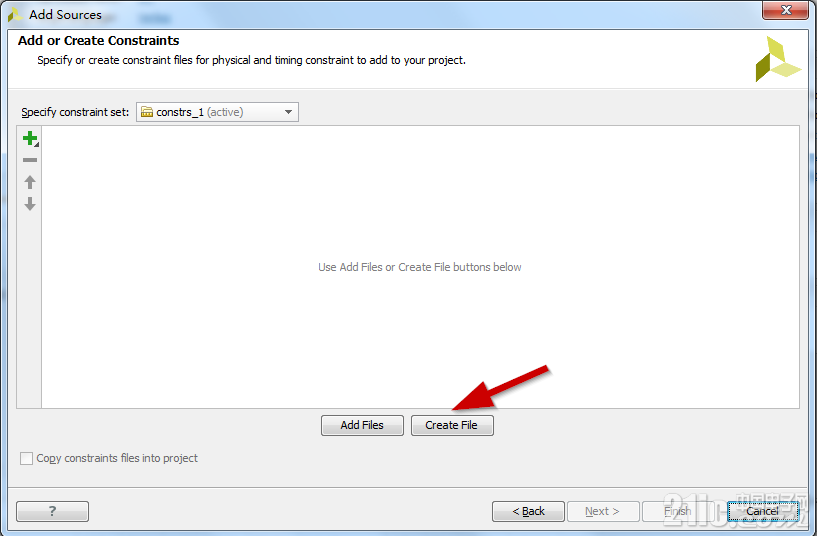

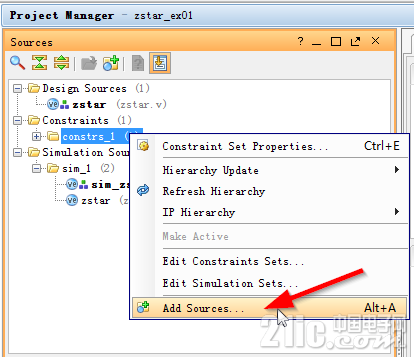

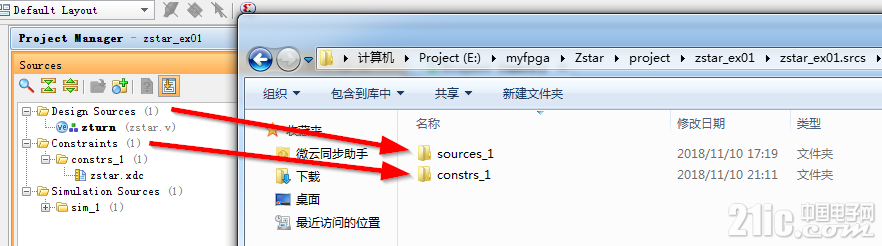

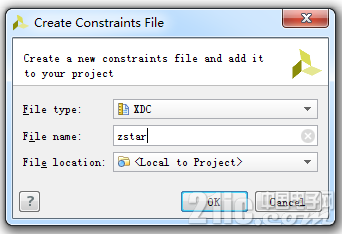

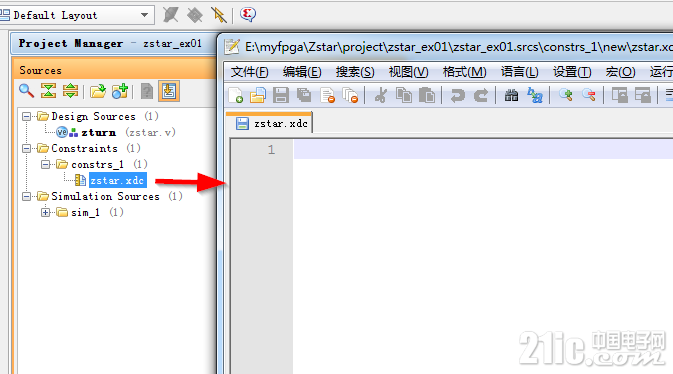

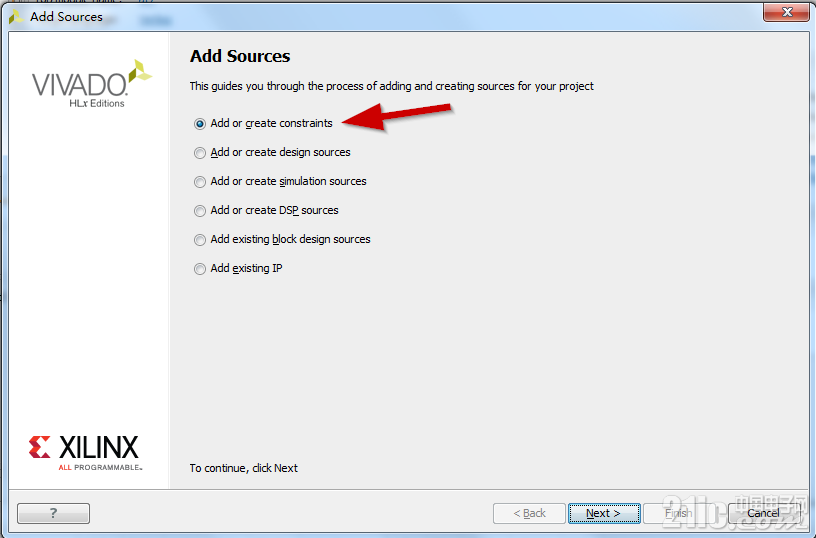

4 创建约束文件         如图所示，选中ProjectManager àConstraints àconstrs_1，右键单击，在弹出菜单选择AddSources…。 图新建约束文件菜单         接着如图所示，使用默认选项Add orcreate constraints。 图选择文件类型         如图所示，单击CreateFile按钮。 图新建设计文件         如图所示，设置创建的文件类型（File type）为XDC；文件名（File name）为zstar；文件路径（File location）为默认的<Local to Project>。 图设置新建文件名称和路径         最后点击Finish按钮完成约束文件创建。         如图所示，双击Constraints下刚刚创建好的zstar.xdc文件，里面是完全空白的。 图创建好的约束源文件         如图所示，将这个实例的引脚约束都写入这个约束文件中。从简单的语法可以看出，这里约束了zstar中顶层接口信号对应Zynq芯片的引脚号（PACKAGE_PIN）以及电平标准（IOSTANDARD）。 图引脚约束脚本         如图所示，工程路径下新产生的zstar.srcssource_1和zstar.srcsconstrs_1文件夹分别和ProjectManager下的DesignSource和Constraints相对应。 图工程路径下对应的文件夹

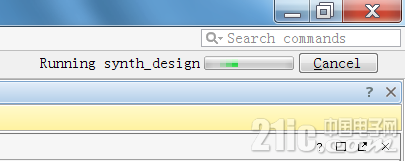

5 功能仿真         参考文档《玩转Zynq：Vivado中PL的功能仿真.pdf》。

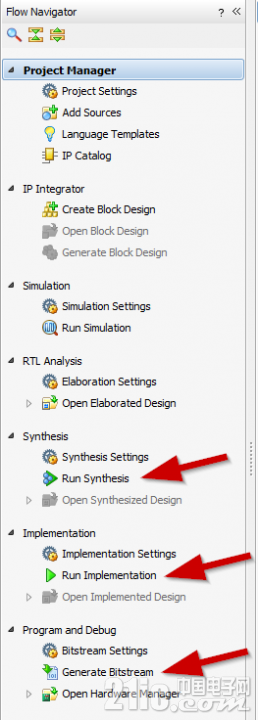

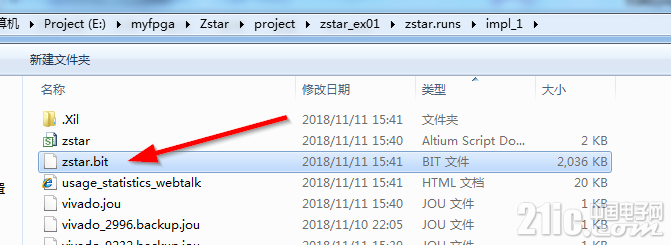

6编译         如图所示，Vivado的编译主要分为三步，即Run Synthesis（综合编译）、RunImplementation（实现编译）和GenerateBitstream（生成bit流）。一般而言，我们直接点击GenerateBitstream生成bit文件后就可以进行板级调试。 图编译菜单         编译过程中，如图所示，在Vivado工具的右上角，有当前编译的状态指示。 图编译状态信息         如图所示，编译完成后，会弹出提示选项窗口，该窗口有多个下一步操作执行的选项可供选择。大家可以直接点击OpenHardware Manager进入板级下载调试的界面。 图 bit流生成完成后的选择窗口         如图示，在工程路径“…/project/zstar_ex01/zstar.uns/impl_1”下就生成了zstar.bit文件，这是用于烧录到FPGA在线运行的比特流。 图生成的bit文件
