                                                                                                                     原创:纳兰公子本文为明德扬原创文章,转载请注明出处!
本工程实现PCIE的8通道速率2.2GBps通信,并验证数据的正确性。
本工程里已经把PCIE部分做成一个封装的模块,对外提供的是fifo_wr(数据发送fifo)接口和fufi_rd(数据接收的fifo接口),用户只要操作fifo接口,无需关心PCIE的内部驱动。为了便于读者更加明白,可以深入了解PCIE,我们将会制作一个PCIE的连载系列。
今天,首先说一下自定义AXI4的IP核,至于AXI4和PCIE之间有什么联系,敬请关注我们的连载系列文章。
在本篇文章中暂时先不讲解AXI4协议,先来分享例化AXI4的自定义IP核详细步骤。
一、 新建工程

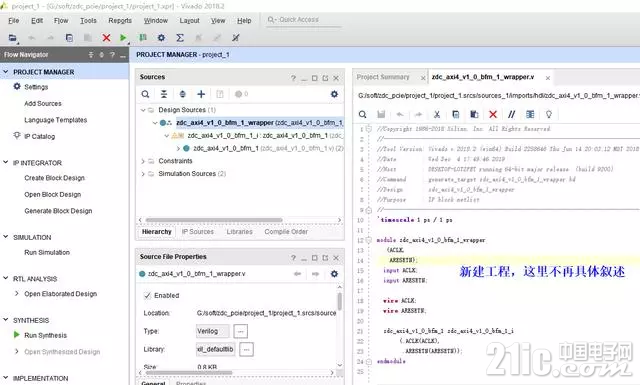

为了节省篇幅,新建工程部分就不详细讲解,以下为我们新建好的工程: 304655df97fb6ba81d.png
二、 创建自定义IP

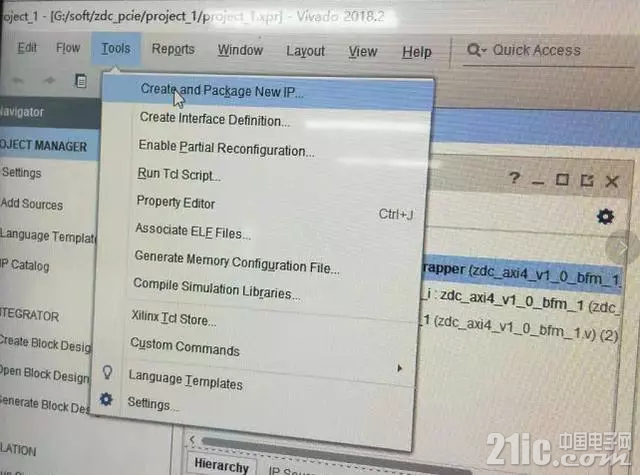

点击"Tools"菜单下的"Create and Package New IP",如下图所示: 197925df97fc62cb22.png
按照指引,点击"next": 848925df97fd5ec42f.png

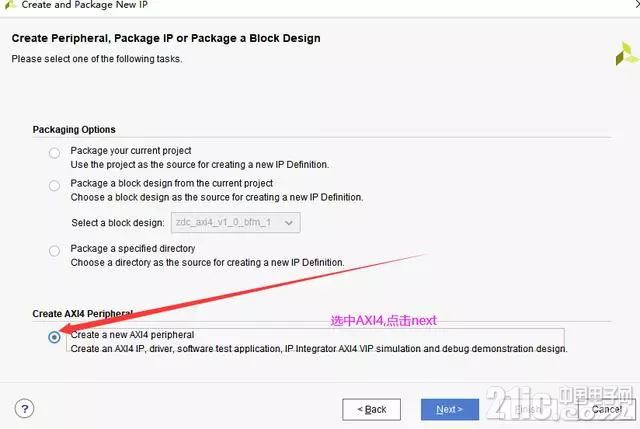

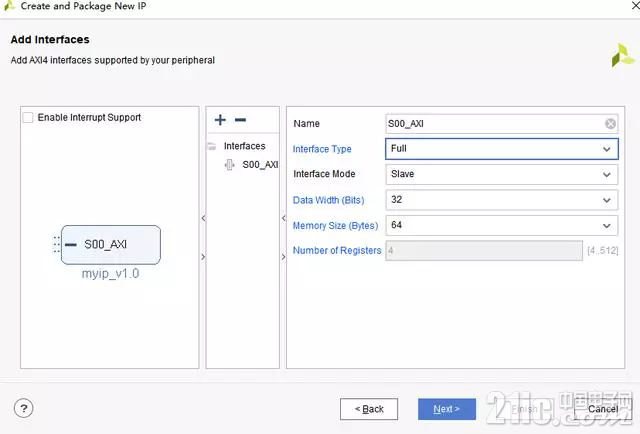

选择AXI4的IP核: 855835df98114e024e.png

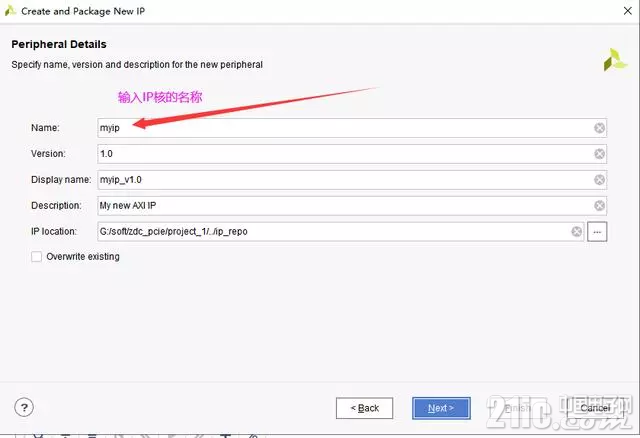

输入IP核的名称: 224245df981222a0e7.png
点击"next": 329415df9812d026a0.png

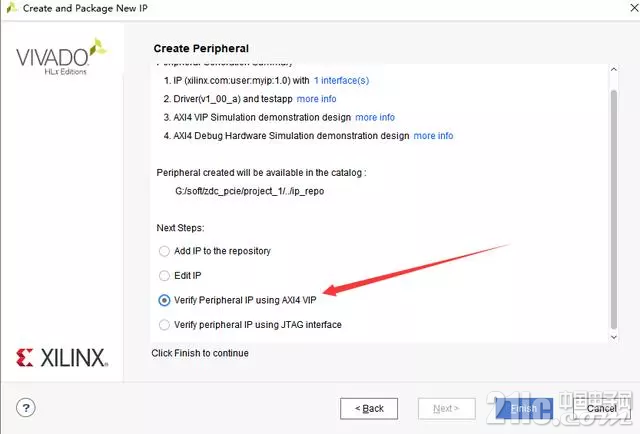

创建和使用AXI4的IP核 767655df9813b4dfb6.png
三、 生成BD文件

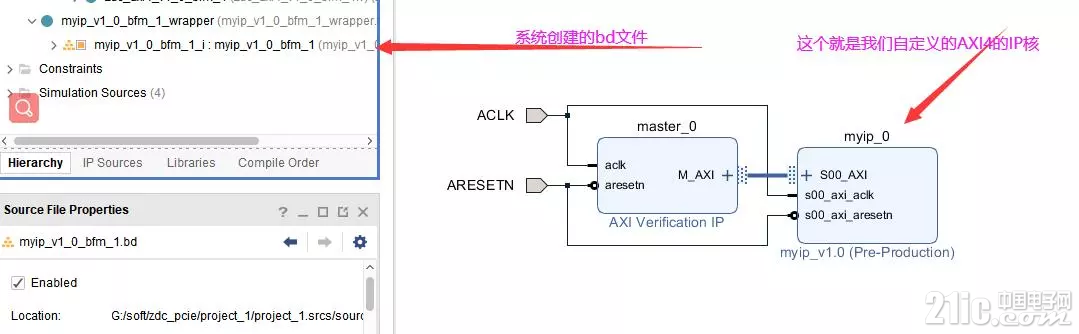

创建AXI4完毕之后系统会自动生成一个bd文件,如下图所示: 630675df98149f13b5.png

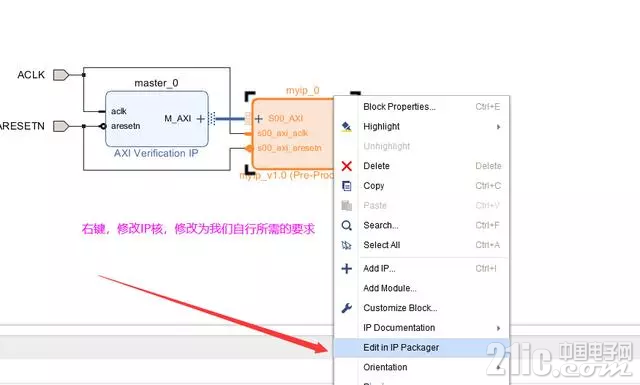

四、 修改IP 110865df98159cd3a1.png
五、 修改需求

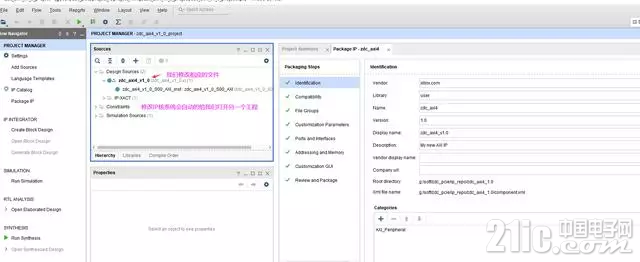

在修改IP核之后系统会自定的给我们打开另一个工程,我修改为我们自己的需求,打开的工程如下所示: 650515df98169ec6e5.png

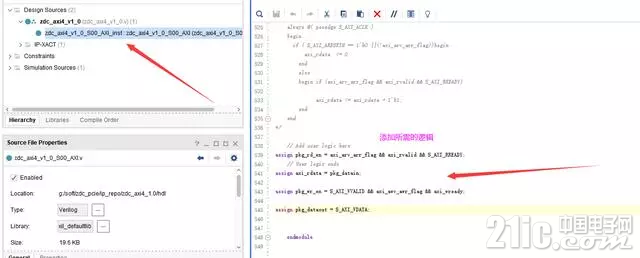

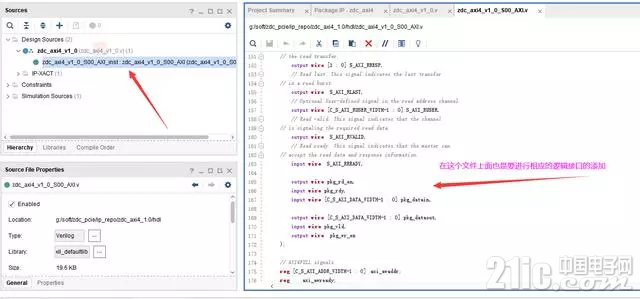

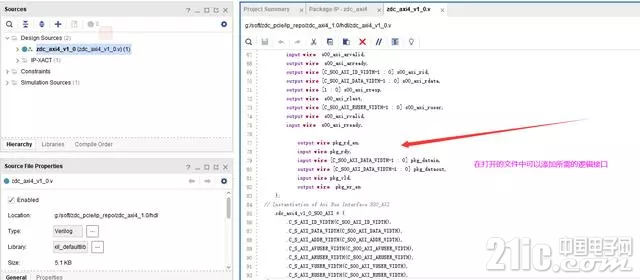

修改自己的逻辑,添加自己的逻辑端口: 862925df9817547c5f.png 643685df98181e607a.png 998025df9818f09c5e.png 79185df981989651c.png

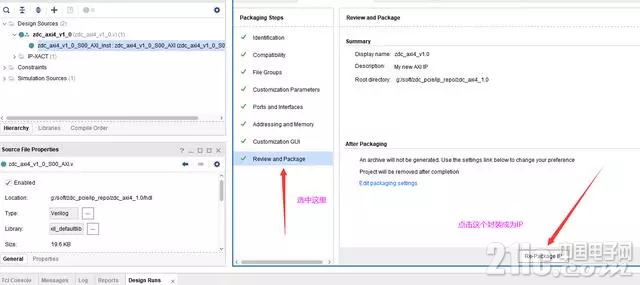

六、 封装IP 531025df981a2a77f2.png
七、 验证IP

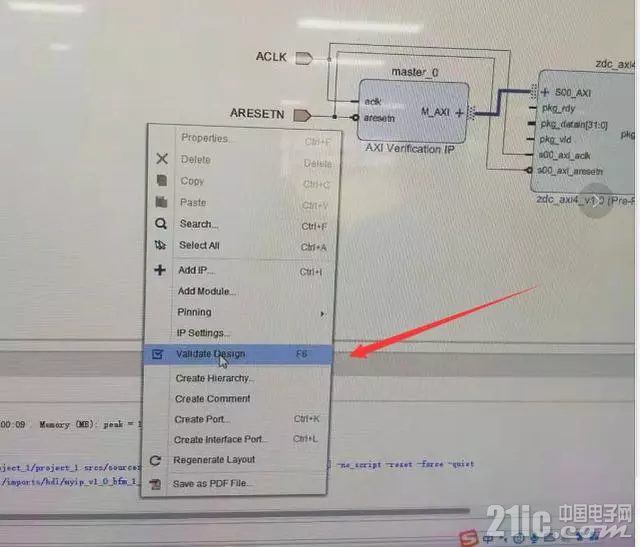

在bd文件空白的地方右键验证IP: 479855df981aea13e9.png

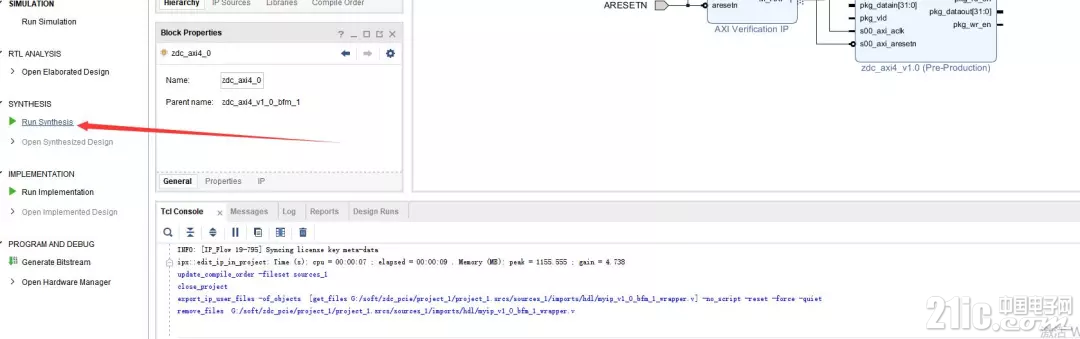

八、 编译程

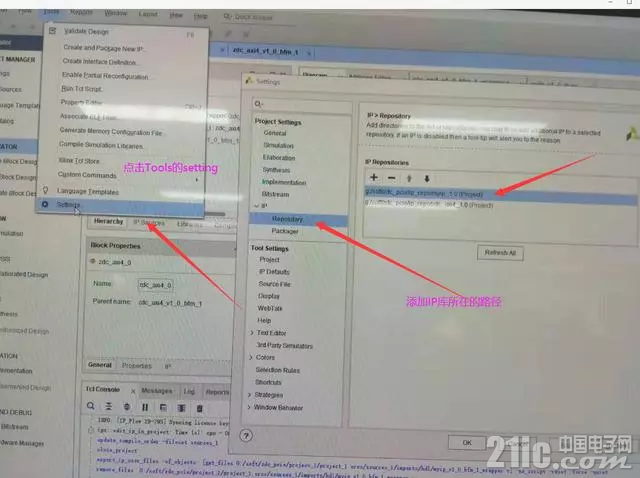

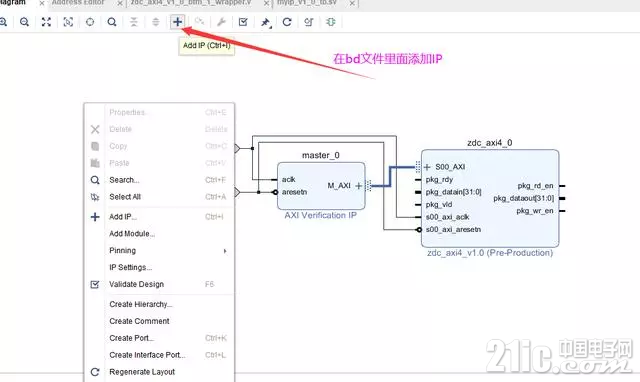

九、 调用自定义IP
149195df981c8e9a2d.png 495955df981d4e5fe2.png 217915df981dee7ce2.png

以上就是我们自行定义IP和调用IP的全过程,对此操作有不懂的朋友可以在下方留言与我进行交流,当然也可以联系明德扬进行更多讨论!
