     串口接收模块的功能：接收上位机通过串口发送过来的数据，进行串并转换之后送给下游模块。

      注：串口波特率9600，无奇偶校验位。

一、设计架构

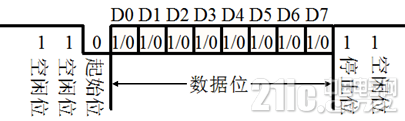

上图是与上位机通信的串口的时序图。我们从图中可以获取到如下关键信息。

1. 串口数据线位宽为1bit，默认状态下为高电平。

2. 每次上游模块发送数据，都是先发送1位的起始位0，然后发送8位的数据，最后是1位的停止位1。

3. 每1位所占的时间，可以通过波特率来计算。计算方法如下：

      波特率是指1s内发送或接受了多少比特数据，若波特率为9600 bit/s，则1s可以传输9600bit，那么传输1bit的时间为：1/9600（s）。以mp801开发板为例，时钟频率为50M，那么发送1bit就需要5208个时钟周期。

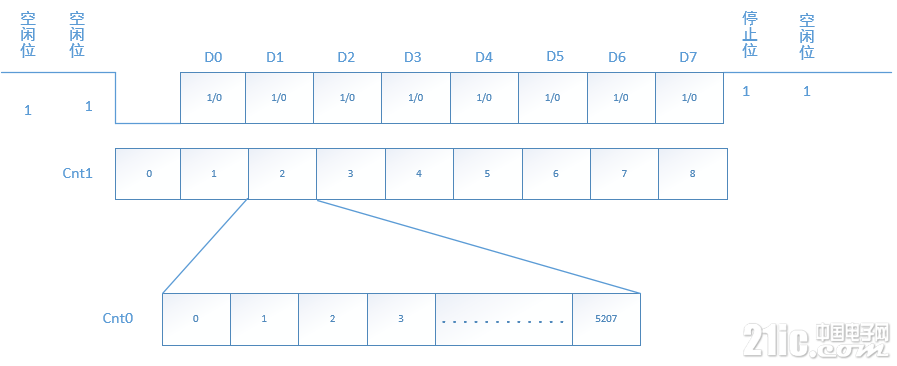

串口接收模块采用两个计数器的架构，这两个计数器分别表示接收1bit需要的时间和共需要接收多少bit。其结构图如下：

      计数器cnt0：对接收1bit数据需要的时间进行计数；接收1bit需要5208个时钟周期。该计数器的计数周期为5208。

      计数器cnt1：对接收多少bit的数据进行计数；停止位不参与，起始位加上数据位共9bit。该计数器的计数周期为9。


      本工程使用了检测信号下降沿的方法，信号下降沿的检测方法：

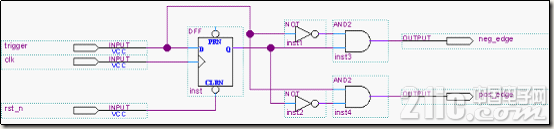

      检查uart_rx的下降沿，就要用到FPGA里的边沿检测技术。所谓的边沿检测，就是检测输入信号，或者FPGA内部逻辑信号的跳变，即上升沿或者下降沿的检测。就比如前面uart_rx由1变0时，就出现了下降沿，接着一次指令结束，uart_rx由0变1时，就出现了上升沿，边沿检测技术这在FPGA电路设计泛。电路图如下：

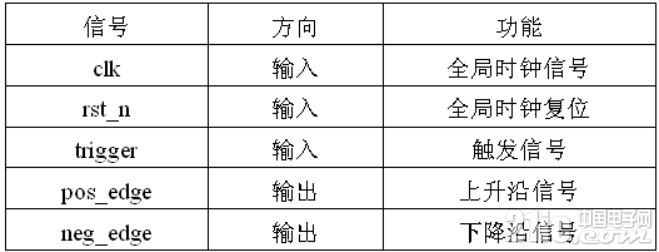

    对应的信号列表如下图所示：


      中间信号，trigger连到触发器的信号输入端D，触发器的输出器连的是tri_ff0。将trigger取反，与tri_ff0相与，就得到信号neg_edge，如果neg_edge=1就表示检测到trigger的下降沿。将tri_ff0取反，与trigger相与，就得到信号pos_edge，如果pos_edge=1，就表示检测到trigger的上升沿。

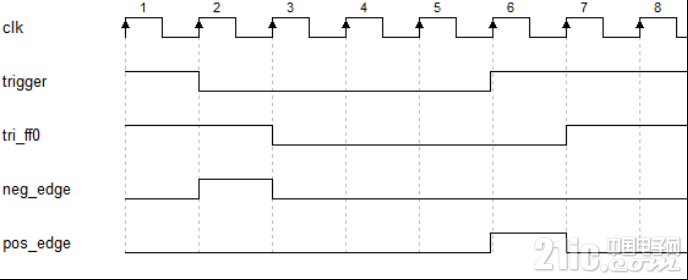

我们来讲解这个原理，信号的波形图如下：


      Tri_ff0是触发器的输出，因此tri_ff0的信号与trigger信号相似，但是相差了一个时钟周期。我们也可以理解为：每个时钟上升沿看到的tri_ff0的值，其实就是triffer信号上一个时钟看到的值，也就是tri_ff0是trigger之前的值。
我们在看第3时钟上升沿，此时trigger值为0，而tri_ff0的值为1，即当前trigger的值为0，之前的值为1，这就是下降沿，此时neg_edge为1。当看到neg_edge为1，就表示检测到trigger的下降沿了。同理在第7个时钟上升沿，看到trigger值为1，而之前值为0，pos_edge为1，表示检测到trigger的上升沿。

      本模块输入信号uart_rx是异步信号，异步信号都需要经验同步化后，才能够使用。异步信号同步化如下。

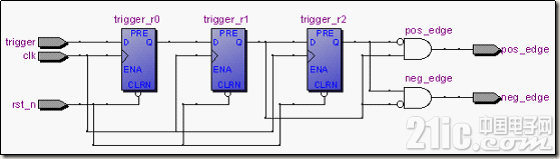

在前面讨论边沿检测的波形中，我们把trigger当做理想的同步信号来考虑，也就是trigger满足D触发器的建立和保持时间，在同步系统中实现边沿检测不是问题。但如果trigger不是理想的同步信号，例如外部按键信号，以及本工程的uart_rx信号。这些信号什么时候产生变化，是外部传输指令给FPGA，对于FPGA来说完全是随机的。很有可能出现，信号在时钟上升沿产生变化的情况，从而无法满足触发器的建立时间和保持时间要求，出现亚稳态的情况，从而导致系统崩溃。如下图，我们先将信号用2个触发器进行了寄存，确定了信号的稳定性，然后再进行边沿检测，达成了同步系统中实现边沿检测的需求。


       那么边沿检测的代码设计就需要先进行触发器的设计，假设输入的信号trigger不是同步信号，要将该信号用2个触发器进行寄存，得到tri_ff0和tri_ff1。需要特别注意的是，在第一个触发器阶段，信号依旧有亚稳态的情况，因此tri_ff0绝对不可以拿来当条件使用，只能使用tri_ff1。接着进行检测边沿，根据前面所说，得出同步信号后再用寄存器寄存，得到tri_ff2。根据tri_ff1和tri_ff2，我们就可以得到边沿检测结果。当tri_ff1==1且tri_ff2==0时，上升沿的pos_edge有效；当tri_ff1==0且tri_ff2==1时，下降沿的neg_edge有效，代码如下：

1. always  @(posedgeclk or negedgerst_n)begin

2.     if(rst_n==1'b0)begin

3.         tri_ff0 <= 0;

4.         tri_ff1 <= 0;

5.         tri_ff2 <= 0;

6.     end

7.     else begin

8.         tri_ff0 <= trigger ;

9.         tri_ff1 <= tri_ff0 ;

10.         tri_ff2 <= tri_ff1 ;

11.     end

12. end

13. [size=9.0000pt]

14. assign neg_edge = tri_ff1==0 && tri_ff2==1;

15. assign pos_edge = tri_ff1==1 && tri_ff2==0;

复制代码[size=9.0000pt]
         综上所述，如果进来的信号是异步信号，那么就需要先进行同步化，再做检测，即通过打两拍的方式，实现了信号的同步化；再通过打一拍的方式，实现边沿检测电路。反之，如果进来的信号本身就是同步信号，那就没有必要做同步化了，可以直接做边沿检测。


二、信号的意义

信号类型意义clk输入信号时钟信号。rst_n输入信号复位信号，低电平有效。uart_rx输入信号串口接收数据线，位宽为1bit，空闲时为高电平，开始接收时，会变为低电平，持续1/9600（s），然后是数据、停止位等。rx_data输出信号从串口中接收到的1字节数据。rx_vld输出信号串口接收数据有效指示信号。当其为高电平时，对应的输出rx_data有效，表示接收到1个字节的数据。注意，1个时钟的高电平表示接收到1个字节数据。uart_ff0内部信号输入进来的uart_rx信号寄存一拍后的信号。该信号的目的是为了做时序同步。uart_ff1内部信号对uart_ff0寄存一拍后的信号。该信号的目的是为了做时序同步。该信号就是同步化后的，可以使用的信号。uart_ff2内部信号对uart_ff1寄存一拍的信号。该信号的目的，是与uart_ff1配合，检测uart_ff1的下降沿。flag_add内部信号模块处于接收数据状态的指示信号，当其为1时，表示正在接收数据；为0时，表示空闲状态。产生逻辑是：当检测到uart_ff1的下降沿时变高，当接收完整个字节数据时（计数器cnt1数完了）就变低。cnt0内部信号对每输入1bit数据的时间进行计数，接收1bit需要5208个时钟周期。该计数器的计数周期为5208。add_cnt0内部信号计数器cnt0计数有效信号。当处于处于接收状态时，该信号有效。end_cnt0内部信号计数器cnt0的结束条件。接收1bit需要5208个时钟周期，所以数到5208个就结束。cnt1内部信号对接收多少bit的数据进行计数，停止位不参与，起始位加上数据位共9bit。该计数器的计数周期为9。add_cnt1内部信号计数器cnt1的加一条件。接收完1位(end_cnt0)，就有效。end_cnt1内部信号计数器cnt1的结束条件，共接收9bit数据，所以数到9个就结束。add_en内部信号uart_ff1下降沿有效指示信号。当检测到接收的数据前一时刻uart_ff2为高电平，当前时刻uart_ff1为低电平时，就有效。
