有没有人知道图中二极管的作用是什么？

2019-03-25 13:10发布

站内问答 / 模拟电子
9470 19 1265

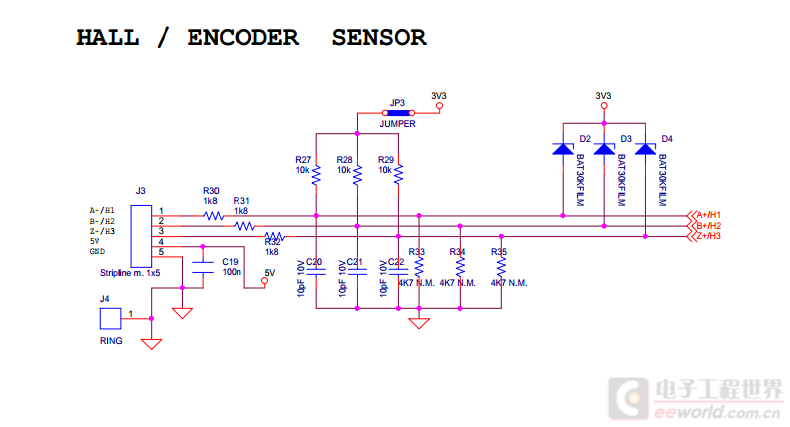

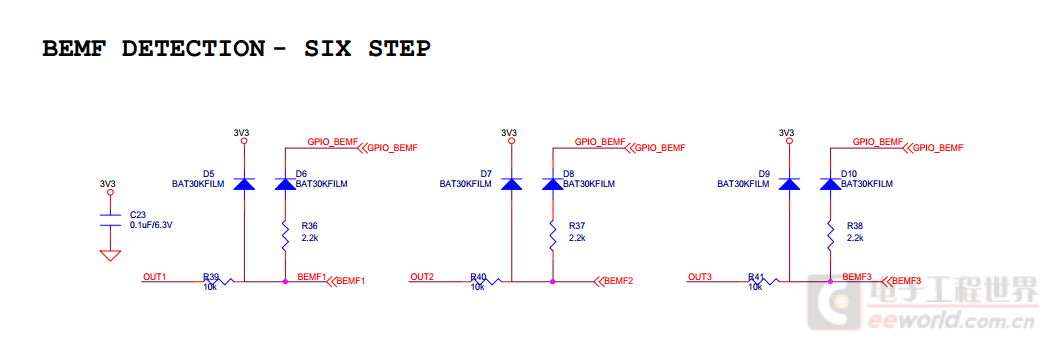

图中D2，D3，D4，D5，D6作用是什么，为什么要这么接呢？
1548911239(1).jpg 1548911265(1).png

此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
btty038
1楼-- · 2019-03-25 20:45
 精彩回答 2  元偷偷看……
shijizai
2楼-- · 2019-03-25 22:39
图中D2，D3，D4，D5，D6作用是什么，为什么要这么接呢？
1548911239(1).jpg 1548911265(1).png

chunyang
3楼-- · 2019-03-26 03:38
接到电源上的是钳位二极管，用于限制被钳位回路的电压不超过电源电压加二极管的管压降，以保护后级电路。
至于未接在电源回路的那几个二极管的用途，需要考虑回路内其它电路，楼主并未给出，所以无从判断。
maychang
4楼-- · 2019-03-26 03:40
前一幅图中D2D3D4目的是箝位，用于防止A+/H1等三条线上电压超过3.3V加上二极管正向压降，以保护其它电路。
后一幅图，信息太少，无从判断。
ddllxxrr
5楼-- · 2019-03-26 04:57
起保护作用，也相当于上拉电阻的作用
shijizai
6楼-- · 2019-03-26 05:50
btty038 发表于 2019-1-31 13:20
防止  别的路通道  干扰吧

能具体说说么？还有，不明白为什么3.3V电源直接接二极管负极
