是电压比较器还是振荡电路?

2019-03-25 13:11发布

本帖最后由 童心老叟 于 2019-2-16 16:48 编辑

还是深究放大器的应用。

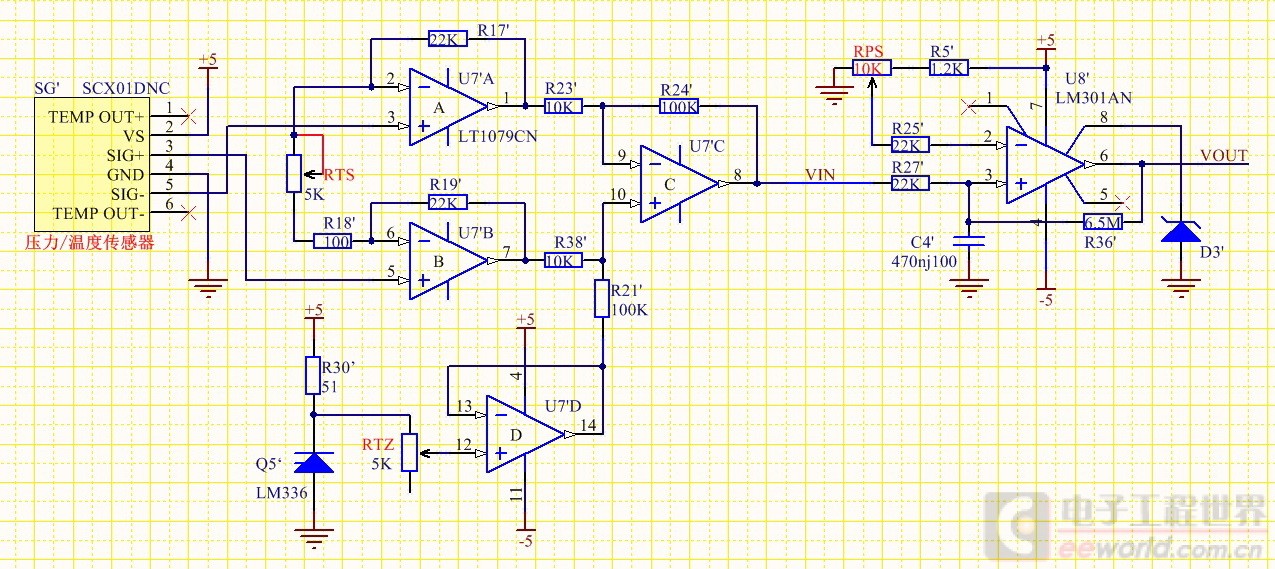

下图中,压力传感器信号接入放大器U7(LT1079)的 A、B、C 组成典型的(差分)仪表放大器,D接成跟随器提供给 C 的正向输入端参考电压,进行传感器信号较零,应该是没问题了。
问题在于U8(LM301),反向输入端为一个固定电压,而正向输入端接到差分放大器的输出。我理解U8为比较器:差分放大器的信号与固定电压进行比较,然后由Vout输出。
可在U8的正向输入端还接了R36(6.5M)和 电容C4(0.47uF),这起什么作用呢?是振荡电路吗?
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
maychang
1楼-- · 2019-03-25 22:45
< “我理解U8为比较器:差分放大器的信号与固定电压进行比较,然后由Vout输出。”

没错,正是这样使用。
maychang
2楼-- · 2019-03-25 23:33
 精彩回答 2  元偷偷看……
bigbat
3楼-- · 2019-03-26 01:31
U8的3脚接的电容C4是稳压的,VIN没有输入时(VIN=0),也就是相当于2脚和3脚为“比较基准电压”,即“虚等"。R27右端为高,左端为“地零”。随着电压升高超过比较基准电压时,3端的电压极性“反转”。比较器进入输出工作时U8 2脚,3脚的电压仍然是虚相等的,比较器呈现在“运放饱和态”,也就无所谓放大倍数了(理论是无穷大,当然这是不可能的。要不地球就要流浪了),R36就是正向反馈端,使运放工作在这种饱和态的“助手”。C4一直都在稳压,使得电压不可以”突变”!
bqgup
4楼-- · 2019-03-26 02:54
了R36(6.5M)和 电容C4(0.47uF)是一阶低通滤波吧
maychang
5楼-- · 2019-03-26 05:18
bigbat 发表于 2019-2-17 10:45
U8的3脚接的电容C4是稳压的,VIN没有输入时(VIN=0),也就是相当于2脚和3脚为“比较基准电压”,即“虚等"。 ...

运放进入饱和状态时,两输入端“虚短”不再成立。此时运放的放大倍数很小,接近于零。
bigbat
6楼-- · 2019-03-26 07:47
maychang 发表于 2019-2-17 11:32
运放进入饱和状态时,两输入端“虚短”不再成立。此时运放的放大倍数很小,接近于零。

谢谢老大,这个我是知道了,因为这个时候运放处于不正常状态,所以怎么说都可以。
