2019-03-25 13:11发布
maychang 发表于 2019-2-21 14:36 当8050输入端ALARM_LIGHT为高时，8050导通，集电极电位降低，P沟MOS管门极电位降低，P沟MOS管导通。
轩辕默殇 发表于 2019-2-21 15:55 现在我的疑惑是对PMOS有句话是“Vgs小于一定值时，MOS管道通",不应该是8050截止，栅极电压为高，源极电压 ...
maychang 发表于 2019-2-21 16:12 这是P沟MOS管datasheet标注的门极对源极电压(开始导通阈值)，注意是负值。
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 轩辕默殇 的问题《PMOS导通》','https://www.xiaopingtou.net/q-16450.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
现在我的疑惑是对PMOS有句话是“Vgs小于一定值时，MOS管道通",不应该是8050截止，栅极电压为高，源极电压也为高时，Vgs此时最小，MOS管导通么？
N沟管是门极电位高于源极一定数值时导通，P沟MOS管是门极电位低于源极一定数值时导通，此值可以在datasheet上查到。

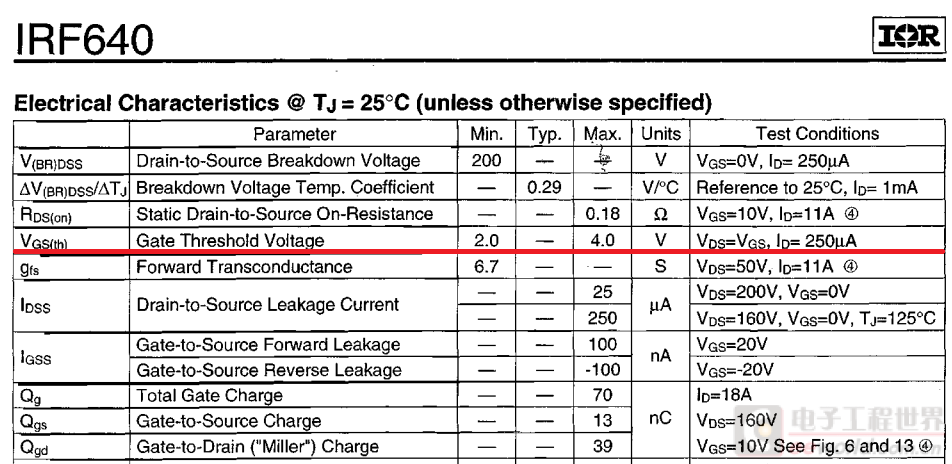

这是N沟MOS管datasheet标注的门极对源极电压(开始导通阈值)，注意是正值。
好的，懂了，谢谢老师
