这款基于TinySwitch-III的反激开关电源

2019-03-25 13:12发布

站内问答 / 模拟电子
11097 7 1457
想请教一下整流桥VD（集成器件）、TNY278P集成芯片的S极的发热功率怎么估算？？？
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
qwqwqw2088
1楼-- · 2019-03-25 19:00
< 整流桥的封装不同，发热散热也不一样
找生产厂家，都会提供有关估算值

qwqwqw2088
2楼-- · 2019-03-25 21:14
 精彩回答 2  元偷偷看……
qwqwqw2088
3楼-- · 2019-03-25 21:28
TNY278P会根据内阻，工作时的电流值大小确定
估算也要看芯片手册是否有关说明
西里古1992
4楼-- · 2019-03-26 02:37
另外还想请问MOS管的发热功率一般怎么算
maychang
5楼-- · 2019-03-26 07:00
直流输出12V1A，整流如果使用四支1N4007，通常不必专门作散热处理，仅靠整流管自身散热即可。
TNY278P的发热，可以估计为稍高于1W。该芯片记得是DIP8封装，若是，则仅需要将源极各引脚联接并适当增加电路板铜皮面积。
maychang
6楼-- · 2019-03-26 07:12

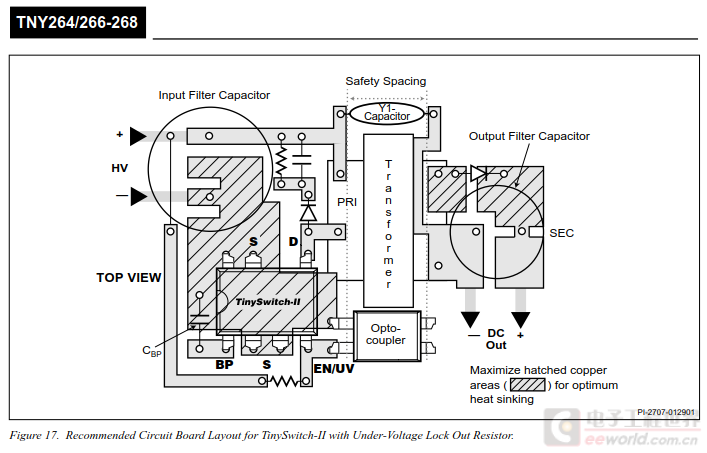

例如参考datasheet上典型电路板布置。
如果不放心，可以考虑按照典型电路板布置再增加一些与源极联接的铜皮面积。
