2K。不用大功率。

回复【楼主位】zhumingxing6
-----------------------------------------------------------------------

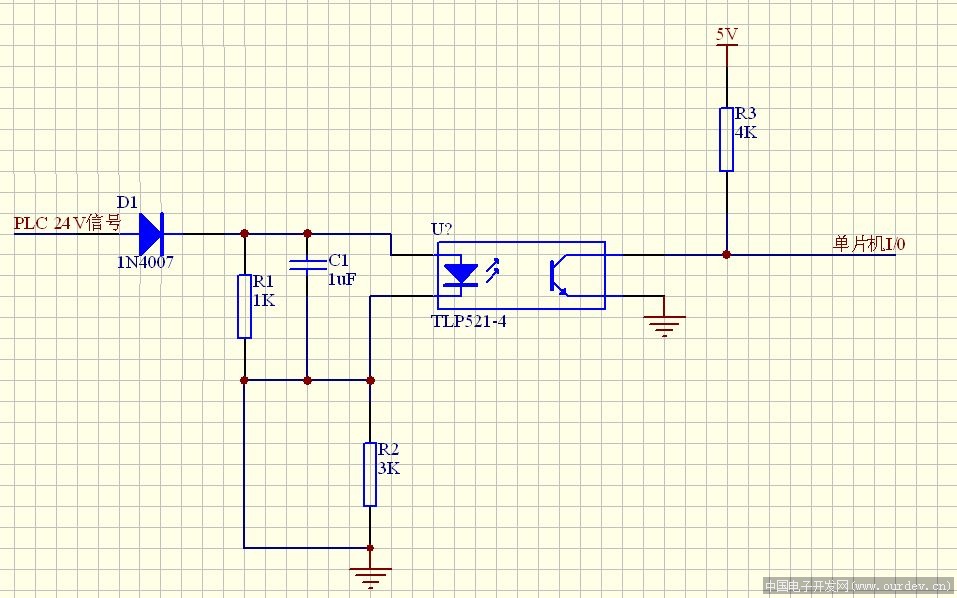

这样接不行，R2 3K的电阻没有起到作用，要烧TLP521.把R1下面倒地的连接线去掉就行了。

基本电路　　
　光耦的基本电路如图3所示。图3(a)的负载电阻RL接在发射极及地之间，图3(b)的负载电阻RL接在电源Vdd与集电极之间。
　在图3(a)中，输入端加上Vcc电压，经限流电阻Rin后，有一定的电流IF流经红外发光二极管，IF与Vcc、发光二极管的正向压降VF及Rin的关系为：IF=(Vcc-VF)/Rin。式中的VF取1.3V。IF的最大值由资料给出(一般工作时IF≤10mA)。


发光二极管发光后，光电三极管导通，集电极电流Ic由Vdd经光电三极管流过RL到地，使输出电压Vout=Ic×RL(或Vout=Vdd-VCE，VCE为光电三极管的管压降)。
　图3(b)的工作原理与图3(a)相同，不再重复。图3中输入、输出也可用各自的地。
　从图3(a)可以看出；输入端不加Vcc电压，输出端Vout=0V，输入端加了Vcc电压，负载得电，这个功能相当于“继电器”。如果在输入端加幅值为5V的脉冲(如图4所示)，输出端Vdd=12V，RL=10kΩ，则输出的脉冲幅值接近12V，从这功一能来看，相当于“变压器”；若输入电压从0跃变到+5V，输出则从0跃变到接近12V，它又可用作电平转换。


图3 (原文件名:图3.JPG)


图4 (原文件名:图4.JPG)

R2,3K电阻2端都是0V。R2在电路中无作用。

kfzxd 发表于 2011-7-9 14:12
回复【楼主位】zhumingxing6
-----------------------------------------------------------------------
...

这位仁兄答得好，正是我要找的，多谢，Mark~

简单的设计要多想，看看PDF！
