< 741可算不上精密，应该算是很“粗糙”的运放。另两种运放，从其输出接入4013看，大概也不是什么精密运放。
此电路，是模拟电路又接入了数字电路。模拟电路的输出只要能够触发数字电路计数即可。

maychang 发表于 2019-1-23 16:47
741可算不上精密，应该算是很“粗糙”的运放。另两种运放，从其输出接入4013看，大概也不是什么精密运放。
...

嗯，741和LM301都是通用型运放，只是他为什么不用324这种大路货呢?
741驱动数码管显示器，301 驱动只是个发光二极管，想来精度无需高企。
另外那个LT1079 是个微功耗四运放，精度相对来说高一些。
有资料说：“同类竞争器件的微功率性能是以严重降低精度、噪声、速度和输出驱动指标为代价来实现的。LT1078 / LT1079 的设计工作专注于在不牺牲其他参数的情况下减小电源电流。它们所提供的失调电压是所有双路或四路非斩波器稳定运放 (微功率或其他类型) 中最低的。与此前的微功率运放相比，失调电流、电压和电流噪声、摆率及增益带宽乘积指标均改善了 2~10 倍。
电压噪声频谱的 1/f 拐角频率位于 0.7Hz，与任何单片式运放相比至少低了三倍。由此实现的低频 (0.1Hz 至 10Hz) 噪声性能只有那些电源电流比其高出一个数量级的器件才能提供。 ”
这是不是说它（1079）只是个“微功耗”性能”优异？

maychang 发表于 2019-1-23 16:47
741可算不上精密，应该算是很“粗糙”的运放。另两种运放，从其输出接入4013看，大概也不是什么精密运放。
...

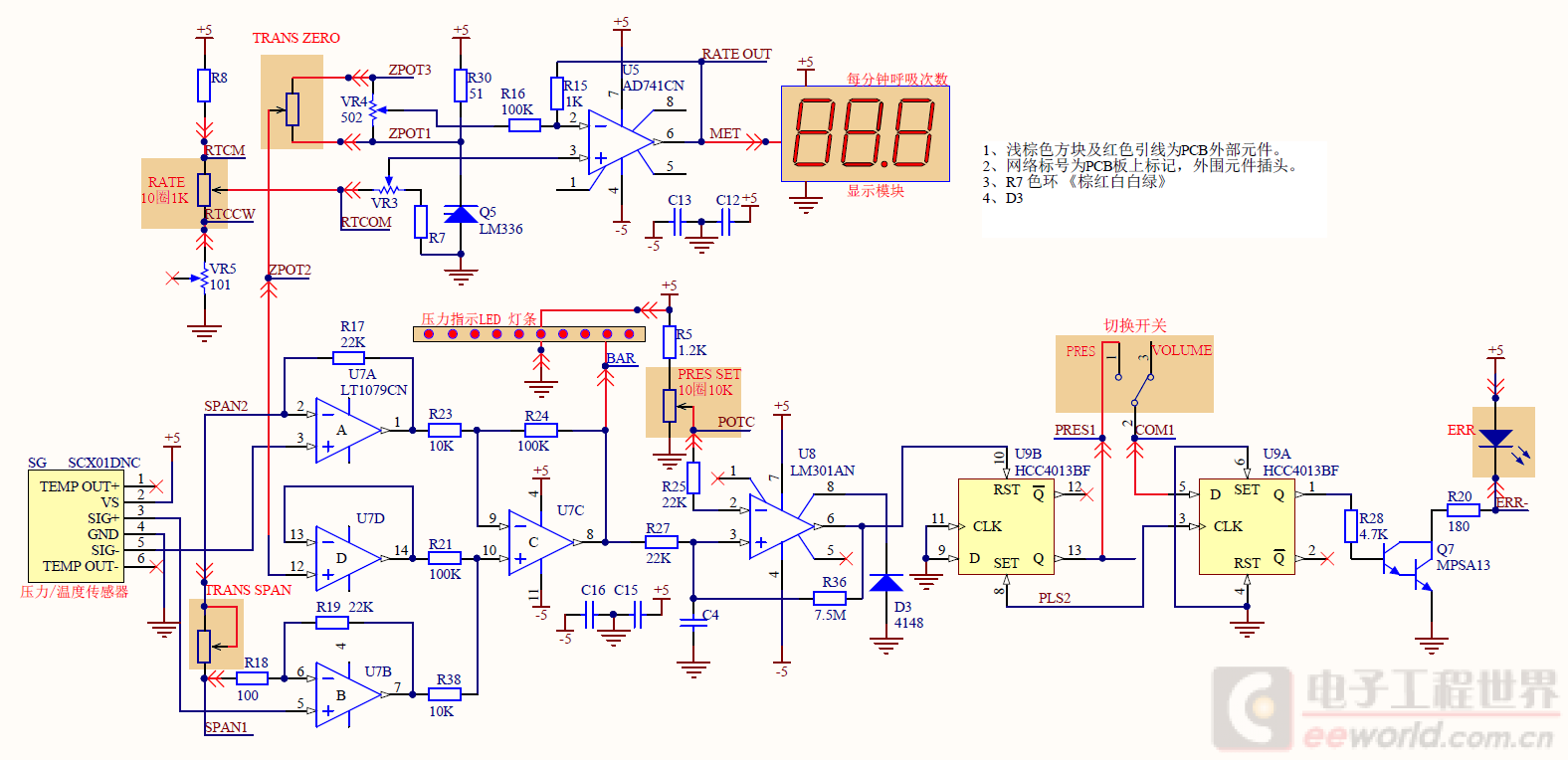

这个电路中使用了精密10圈电位器，基准电压也不是常见的431 ，而是LM336.都不是常见的元件。
在LM336旁边有个电阻R7，它的 {MOD}环是“棕红白白绿”，算下来是129000000000，0.25%的误差，高精度电阻。
129KM？！可在板实测电阻只有42K左右，这差别也太大了吧？！
另外，LT1079的A、B、C三个单元应该是构成个差分放大器吧？
还有，运放LM301的8脚为什么接了个二极管D3？起什么作用？
8脚为301的补偿端。

童心老叟 发表于 2019-1-23 19:07
这个电路中使用了精密10圈电位器，基准电压也不是常见的431 ，而是LM336.都不是常见的元件。
在LM336旁 ...

"这个电路中使用了精密10圈电位器，基准电压也不是常见的431 ，而是LM336.都不是常见的元件"

LM336用在AD741这个运放上，实在是大材小用了。AD741虽然比uA741强，仍然属于“粗糙”类运放。

童心老叟 发表于 2019-1-23 19:07
这个电路中使用了精密10圈电位器，基准电压也不是常见的431 ，而是LM336.都不是常见的元件。
在LM336旁 ...

“在LM336旁边有个电阻R7，它的 {MOD}环是“棕红白白绿”……”

这个，实在是不知道。
