模拟开关如何在不失真的情况下保证带宽

2019-03-25 13:13发布

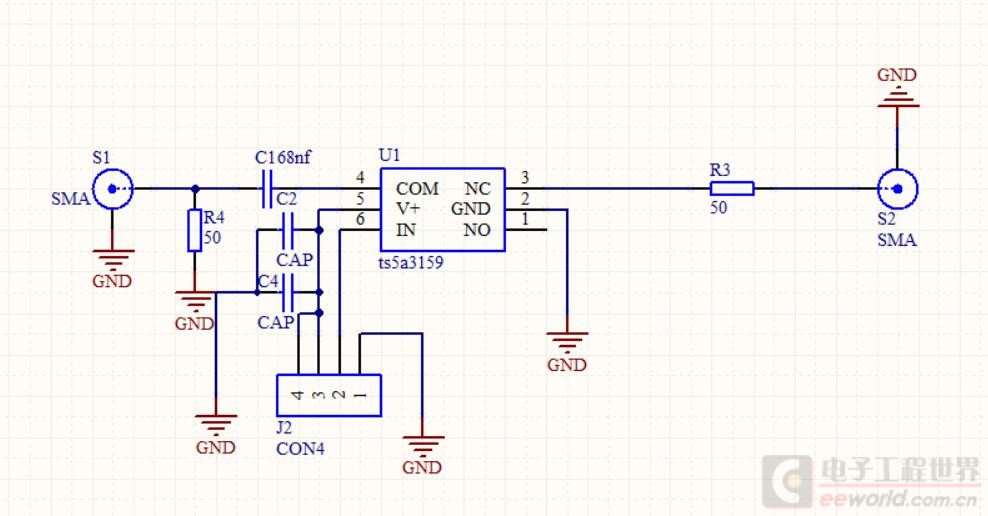

我的模拟开关用了下面的这个电路跟芯片手册上测试带宽的电路但带宽只能达到40多兆,无法达到他的最大带宽100兆,各位大佬能帮我想想办法不 模拟开关.jpg

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
maychang
1楼-- · 2019-03-25 20:57
< R3串联于输出回路中,这样不对吧?
输出是联接到同轴电缆的,同轴电缆阻抗为50欧,R3串联到输出回路中,阻抗不再匹配。
maychang
2楼-- · 2019-03-25 22:05

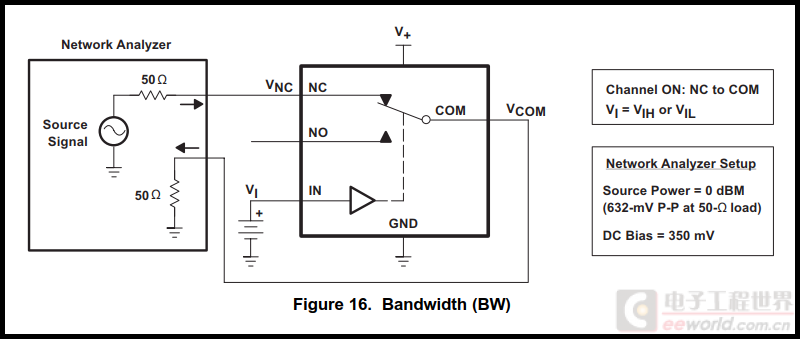

这是该模拟开关datasheet中带宽测试电路。图中模拟开关输入端和输出端均未并联或者串联任何电阻。
前方路远
3楼-- · 2019-03-26 02:29
maychang 发表于 2019-1-24 09:33
这是该模拟开关datasheet中带宽测试电路。图中模拟开关输入端和输出端均未并联或者串联任何电阻。

串并联电阻是为了与信号源与示波器进行阻抗匹配,我用了芯片手册上的电路带宽只能20多兆
maychang
4楼-- · 2019-03-26 02:31
 精彩回答 2  元偷偷看……
chunyang
5楼-- · 2019-03-26 06:55
模拟开关的带宽仅与型号有关,外电路正确即可。对于高频信号,需要注意阻抗匹配和PCB的分布参数控制,严格按照器件手册去做就是,带宽达不到很可能是因为插入损耗太大了。
