请教一个电路设计的问题，希望详细解答，不胜感激

2020-01-27 11:37发布

站内问答 / 51单片机
2312 3 3

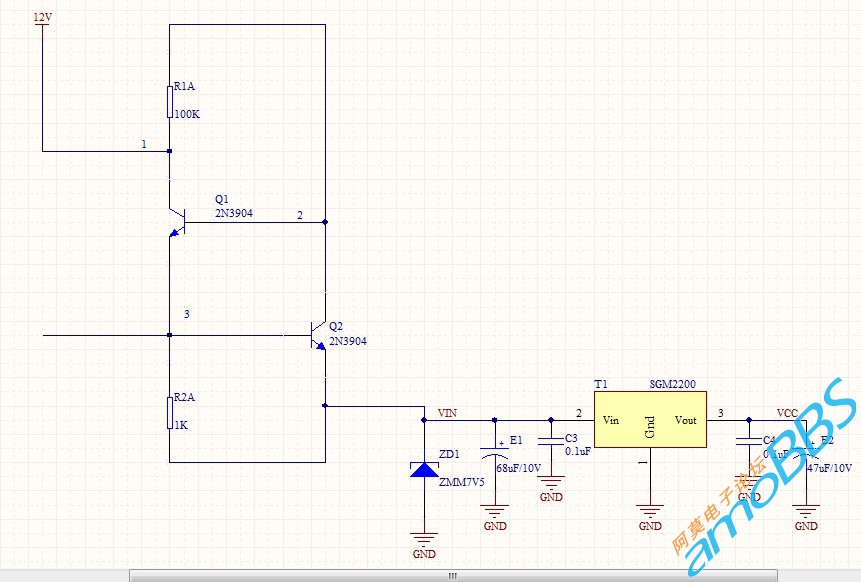

请大神帮我分析一下
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
GZLJZ
1楼-- · 2020-01-27 12:23
 精彩回答 2  元偷偷看……
zhong296887142
2楼-- · 2020-01-27 14:57
这个有点问题，就算那个12V的位置放错了，应该放在顶去；然后这个是用到三极管做电流驱动，然后那个稳压二极管是为了过压而做的保护电路，一般都是设置在3.3V，如果超过3.3V，那稳压二极管就导通，电压就为零，所以起到保护作用，那些电容之类的不用说了，其实是滤波的作用，因为外界的干扰很大！！
