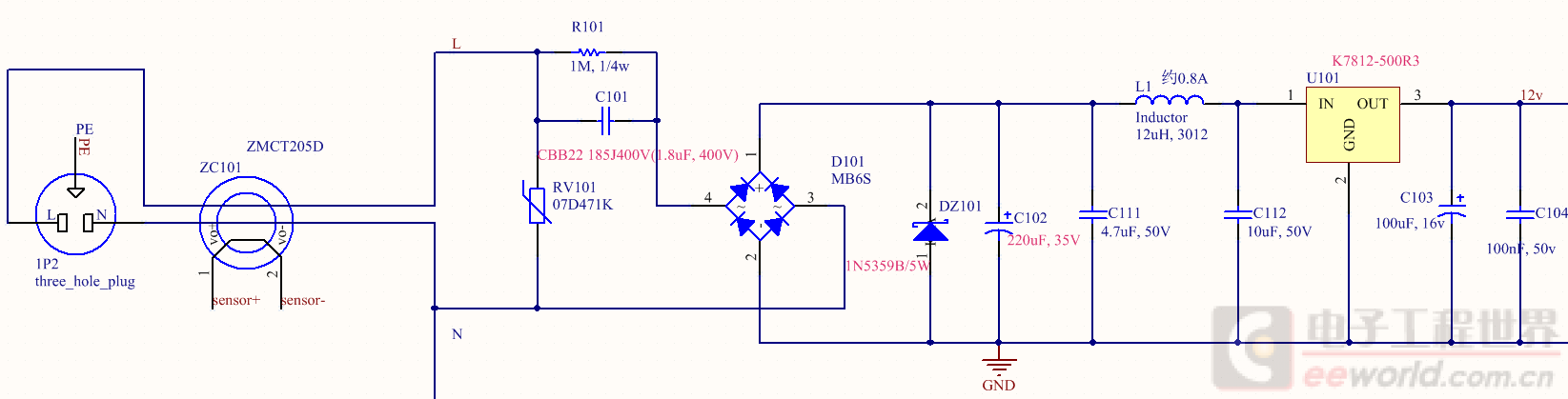

请问图中L1和C1,C2是不是组成的π型滤波电路

2019-03-25 13:13发布

具体什么用途?在L1上原电路图标注的约0.8A又是什么意思?不是已经整流桥整流过,前面电解电容也滤过了嘛
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
maychang
1楼-- · 2019-03-25 19:19
< 图中L和N通常是指交流市电的火线和零线,桥式整流之后的两条线一般不能用L和N来标注。
maychang
2楼-- · 2019-03-25 21:04
图中L1标注为“12uH,约0.8A”,如果整流桥整的是工频交流电压,那么12uH的电感根本起不到什么滤波作用——电感量太小,在工频下的感抗无足轻重。
maychang
3楼-- · 2019-03-25 22:03
图中整流桥正负输出端并联了一支24V稳压管,这是绝对不能允许的。如果图中标注“电解电容”的电容两端电压瞬时值有大于24V的时刻,那么这支稳压管很容易损坏,如果电解电容两端电压瞬时值总是小于24V,那么这支稳压管没有作用。
由此,猜测这个电路是胡乱画出来的。那么L1也就可能是随意添加上去的。
ddllxxrr
4楼-- · 2019-03-26 02:41
 精彩回答 2  元偷偷看……
西里古1992
5楼-- · 2019-03-26 08:02
maychang 发表于 2018-8-25 11:33
图中L和N通常是指交流市电的火线和零线,桥式整流之后的两条线一般不能用L和N来标注。

对对,业余了,已经直流电了
西里古1992
6楼-- · 2019-03-26 11:45
maychang 发表于 2018-8-25 12:10
图中整流桥正负输出端并联了一支24V稳压管,这是绝对不能允许的。如果图中标注“电解电容”的电容两端电压 ...

稳压管不就是电压超过瞬间稳压吗?为什么会坏?!原图是这个,是个三眼插电源电路 电源电路.png
