本帖最后由 qq48494730 于 2013-7-20 09:58 编辑

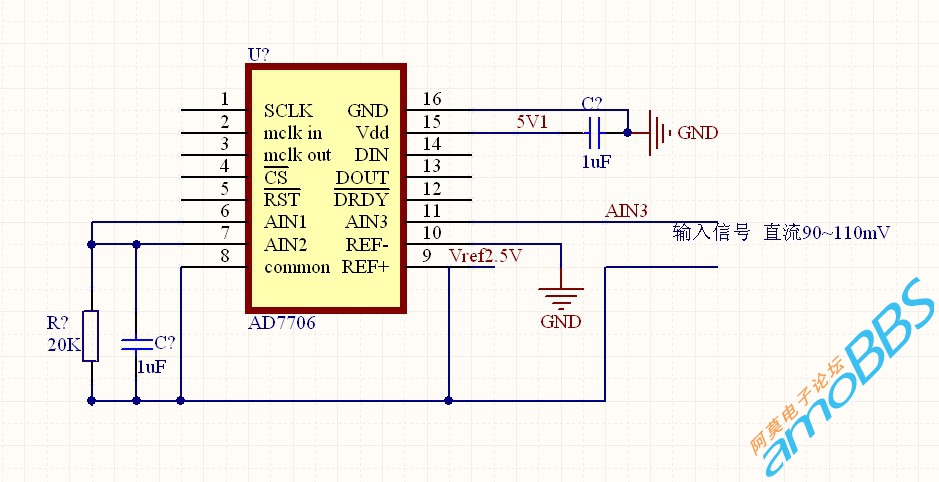

今天分析一台仪器发现 AD7706的REF+连接到差分对的公共端  模拟信号大概是DC 90~110mV
刚开始我以为是为了扩大量程 因为AD7706能检测±2.5V  在REF2.5V 接到COMMON 这样差分对电压就可在 0~5V范围内变化
但是测试的信号范围为 90~110mV 求指教   编辑原因发错图了            还是因为7706在底端线性度不好？
