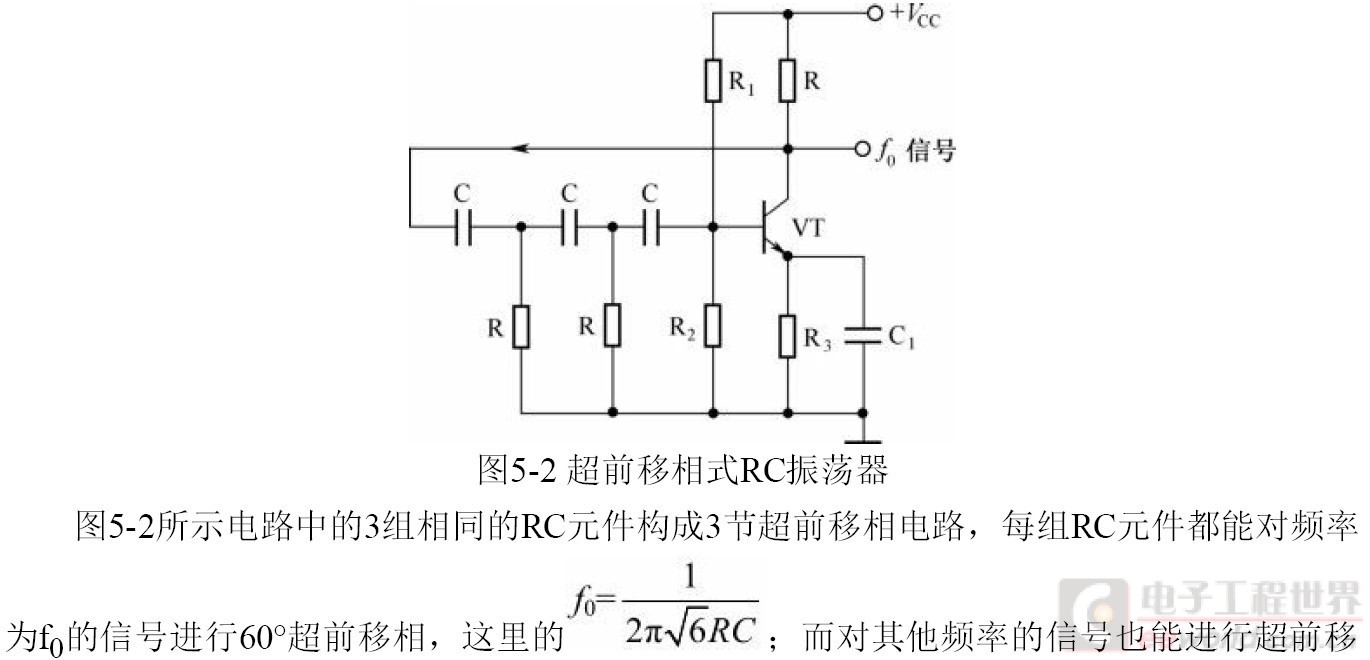

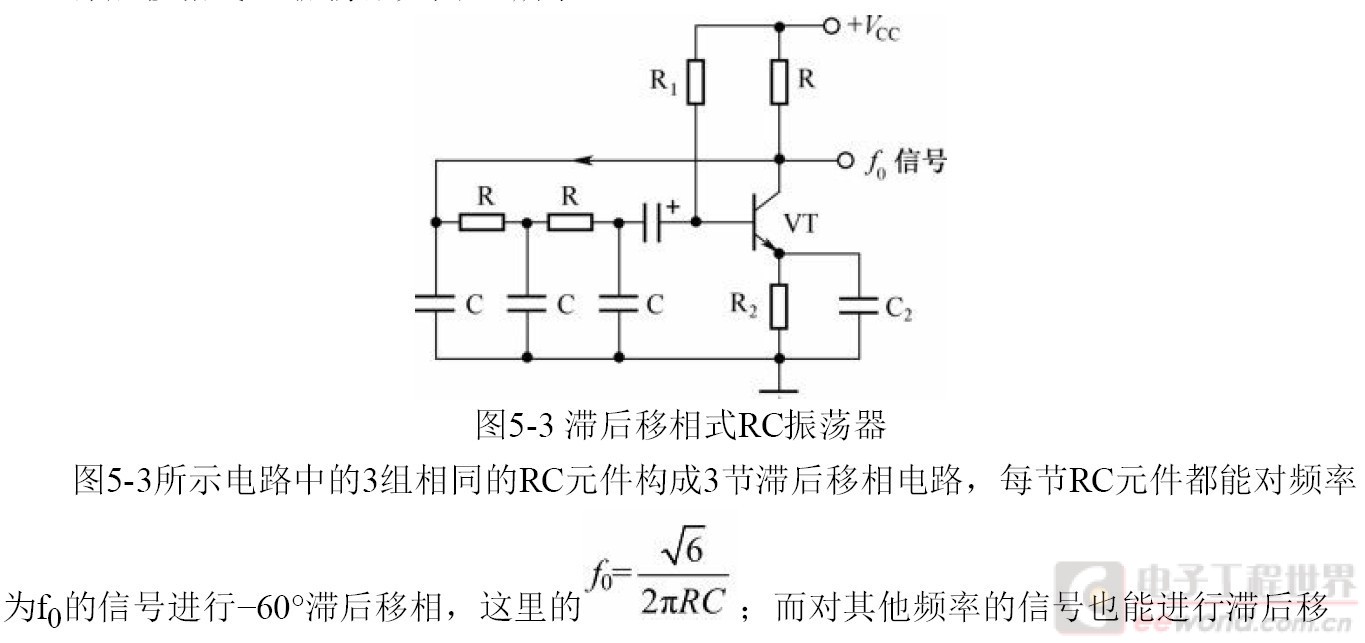

< 你的图5-2中R和C联接，和你的图5-3中R和C联接，位置恰好对调。所以图5-2中RC使信号相位超前，图5-3中RC使信号相位落后。

至于你所说fo频率计算，可以有多种方法。但这些计算方法都需要用到一定数学知识。我不知道你的数学知识达到什么程度，所以我不知道应该从什么地方开始讲如何计算。

maychang 发表于 2018-12-26 09:23
至于你所说fo频率计算，可以有多种方法。但这些计算方法都需要用到一定数学知识。我不知道你的数学知识达到 ...

老师，又看到这个帖子，很想知道那个频率fo是如何算出来的，原来见得多的是1/2π根号RC，和首帖里的fo形式一样，但是多了根号6这个常数。想知道怎么算来的，我的数学知识也是一般的学过高数微积分

shaorc 发表于 2019-1-17 16:17
老师，又看到这个帖子，很想知道那个频率fo是如何算出来的，原来见得多的是1/2π根号RC，和首帖里的fo形 ...

原来见得多的是1/2π根号RC

那就是写出传递函数，解出相移45度而得到的。
注意源阻抗为零，负载阻抗无穷大。

三节RC计算复杂，原因在于后面的RC对前面的RC形成负载。

maychang 发表于 2019-1-17 18:31
原来见得多的是1/2π根号RC

那就是写出传递函数，解出相移45度而得到的。
注意源阻抗为零，负载阻抗 ...

谢谢老师，这算起来确实很长
有几个散问，就在帖子里直接问您了
【1】如果说某种运行状态下，电路有良好的“开关特性”，开关特性是指开关损耗小，“零电压开通、零电流关断”这些特性吗？

【2】二极管反向恢复问题，二极管加反压不导通，这个恢复时间指什么？是不是给二极管从加反压到加正压这个转换中，二极管不能立马从截止变为导通状态，器件需要一个缓冲时间，这个时间是反向恢复时间？

【3】是由什么决定反激变换器，工作在电感电流断续模式 还是 电感电流连续模式？
