【不懂就问】
电机学里的电压平衡方程
U＝E+I•R+j•I•X
这里拿永磁同步交流电机举例
U是外加到三相定子绕组的电压，即驱动器逆变输出的电压
E是转子旋转磁场在定子绕组上产生的反电动势，为4.44Nkfψ
后面两项就是电阻压降和漏感产生的压降
【1】现在如果电机以2000转/分的速度运行，突然急停，会发现驱动器
的直流母线电压会飙升到高于额定的值，这个知道是电感电压的尖峰造成的
但是想从上面的公式分析产生尖峰的原因，是不是因为在转速突然变到0时，
U就突然变成0了，在定子绕组上的反电动势就“倒灌”入驱动器中，就体现在
直流母线值提高？

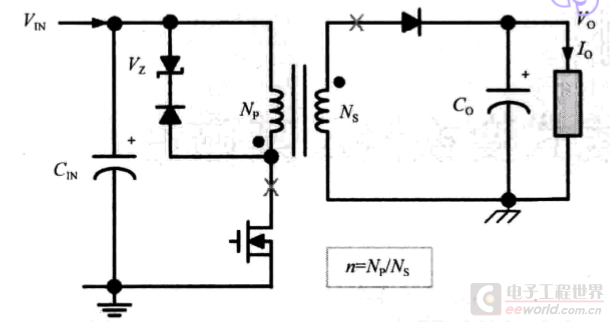

【2】下图，图1的单端反激开关电源，原边绕组Np并联一个钳位电路，是防止
开关管关断瞬间，产生的尖峰，而图2的典型DCDC的buck、boost电路，只加
上一个二极管，来给电感电压提供消耗的回路，同样是关断时的尖峰电压
为什么有这样的差别？
【3】如果用空开从市电引出三相380VAC，经过三相电抗器，再接入整流电路
如果突然关掉空开，三相电抗器电压尖峰体现在哪儿了？也没有看到有什么防
尖峰的措施
图1
图2
电机学里的电压平衡方程
U＝E+I•R+j•I•X
这里拿永磁同步交流电机举例
U是外加到三相定子绕组的电压，即驱动器逆变输出的电压
E是转子旋转磁场在定子绕组上产生的反电动势，为4.44Nkfψ
后面两项就是电阻压降和漏感产生的压降
【1】现在如果电机以2000转/分的速度运行，突然急停，会发现驱动器
的直流母线电压会飙升到高于额定的值，这个知道是电感电压的尖峰造成的
但是想从上面的公式分析产生尖峰的原因，是不是因为在转速突然变到0时，
U就突然变成0了，在定子绕组上的反电动势就“倒灌”入驱动器中，就体现在
直流母线值提高？
【2】下图，图1的单端反激开关电源，原边绕组Np并联一个钳位电路，是防止
开关管关断瞬间，产生的尖峰，而图2的典型DCDC的buck、boost电路，只加
上一个二极管，来给电感电压提供消耗的回路，同样是关断时的尖峰电压
为什么有这样的差别？
【3】如果用空开从市电引出三相380VAC，经过三相电抗器，再接入整流电路
如果突然关掉空开，三相电抗器电压尖峰体现在哪儿了？也没有看到有什么防
尖峰的措施
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
说清楚如何“急停”。是用机械刹车将电动机轴抱住？是通过你的驱动器对电动机施加使其反向转动的电压？
哪个电感？电动机绕组漏感？直流母线上滤波电感？供电给整流滤波电路变压器的漏感？
三种电路工作原理完全不同，Buck、Boost电路中的二极管也不是用来提供“消耗的回路”。
你必须先把这些开关电路理想情况下如何工作搞明白才能够谈论“同样是关断时的尖峰电压”(其实不一定有这个尖峰电压)。
体现在电抗器两端电压突然变化。这个突然变化的电压与电源电压叠加，可能会施加在空开触点之间，产生电弧。
