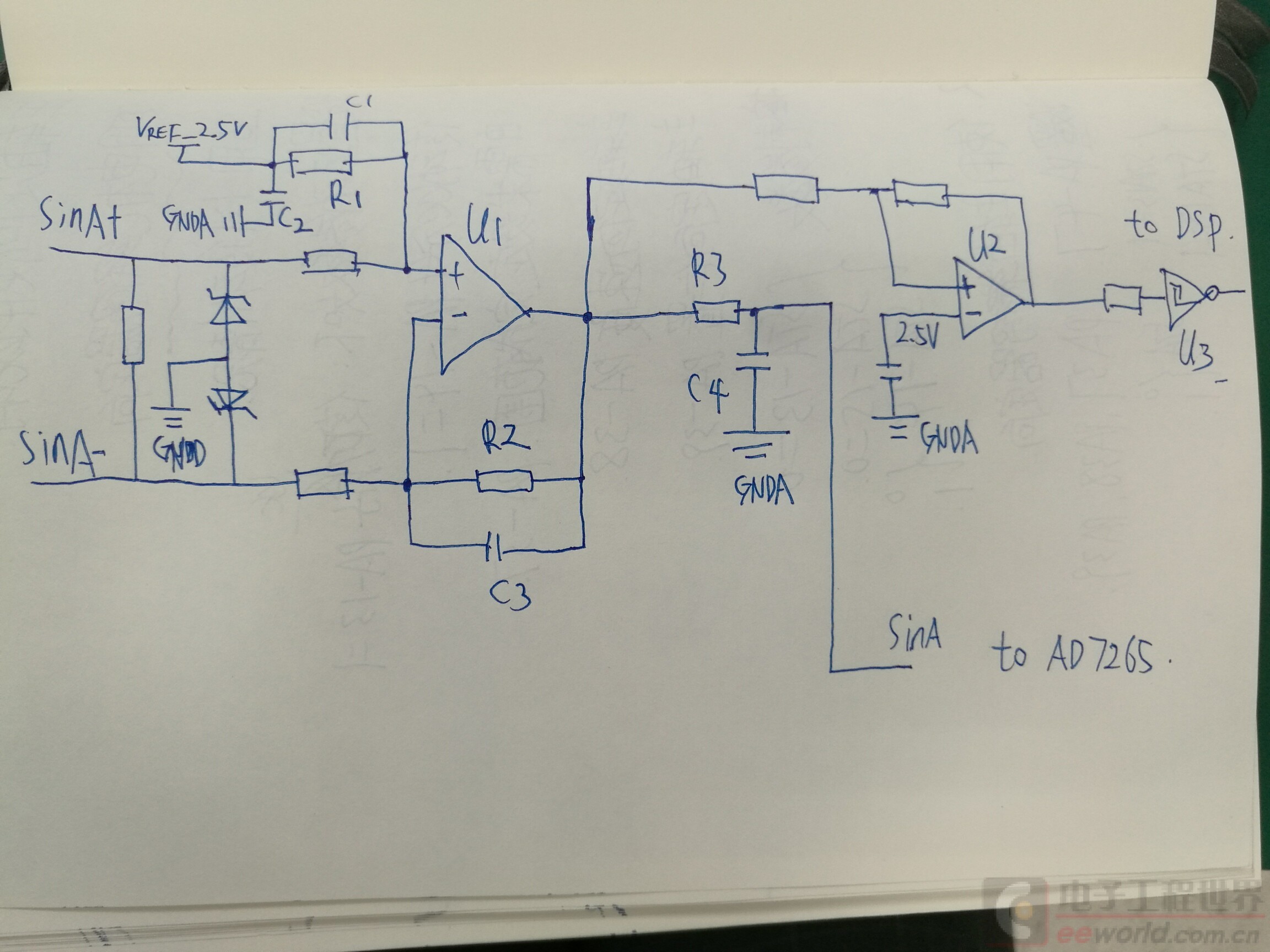

maychang 发表于 2018-9-26 15:28 “R2和C3构成的结构是起什么作用?同样,C1和R1的作用呢?” 注意U1构成的电路,是一个差动放大器。与两 ...
shaorc 发表于 2018-9-26 16:35 U1的放大倍数是Vout=(R2/Ry)*(SINA+ - SINA-)? (Ry是与R2左边串联的电阻)
maychang 发表于 2018-9-26 17:08 U1的放大倍数是Vout=(R2/Ry)*(SINA+ - SINA-)? (Ry是与R2左边串联的电阻) 极低频时(C1、C3、C4 ...
shaorc 发表于 2018-9-27 11:32 一个三角波发生器的图 因为积分电路的输出是滞回比较器的输入 而滞回比较器的输出又是积分电路的输入 ...
最多设置5个标签!
是的,这是一阶低通。
U1的放大倍数是Vout=(R2/Ry)*(SINA+ - SINA-)? (Ry是与R2左边串联的电阻)
U1的放大倍数是Vout=(R2/Ry)*(SINA+ - SINA-)? (Ry是与R2左边串联的电阻)
极低频时(C1、C3、C4容抗可认为无穷大),是。
一个三角波发生器的图
因为积分电路的输出是滞回比较器的输入
而滞回比较器的输出又是积分电路的输入
所以不明白最初时,整个电路怎么会有输出呢?因为没有原始输入?
说到滞回比较器,说是可以解决单限比较器阈值电压不稳定的问题,但是看它的输入输出电压波形,就是一个呈现矩形的波形,怎么体现出它上述特点的?
“最初时,整个电路怎么会有输出呢?因为没有原始输入?”
“最初时”,图8-36中A1输出端总有电压存在,虽然我们可能不知道具体数值是多少。由这个电压值出发,一步一步分析A1和A2将会如何动作,即可。
最好的办法,是仔细阅读你的这本教材。教材中必有该电路起振过程的说明。若是找不到,往前翻,找滞回比较器和积分电路,弄清楚这两种电路如何动作。
