这类干扰问题，是相当复杂也是相当头疼的问题。
可能的原因有很多，除上次谈到的共用地线所产生的干扰外，还有可能是DC/DC所产生的干扰，而DC/DC产生干扰，也与很多因素有关，例如变压器铁心的方向(磁场是竖直还是水平)，是山字形磁芯还是罐形磁芯，DC/DC元器件布置……等等。你的电路板上各元器件布局、联接导线……等等都可能有关。
干扰问题，不见到整机，不见到电路板布置，不见到使用的元器件，很难给出明确的结论。即使是多年经验的老手，也是很困难的事。

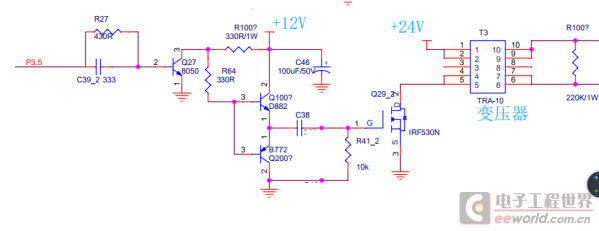

看了你的问题，我觉得应该在P3.5端加上一个光耦，即隔离器， 否则后边的部分会让数字电路也就是单片机完蛋的。。

maychang 发表于 2019-1-7 15:13
这类干扰问题，是相当复杂也是相当头疼的问题。
可能的原因有很多，除上次谈到的共用地线所产生的干扰外， ...

好的。谢谢版主。

先断开PWM输出驱动，运行PWM输出代码，检查电源。
