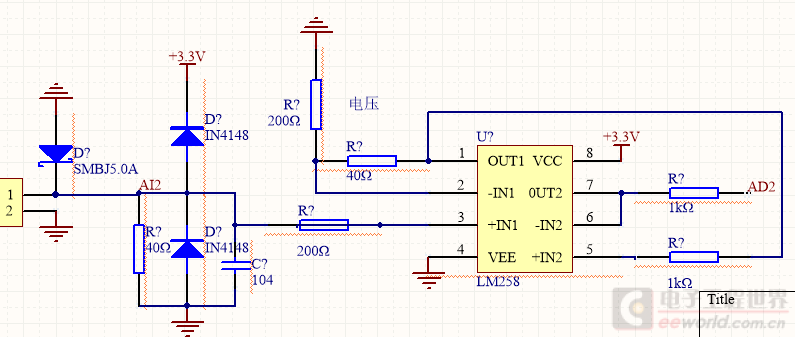

< 图中各电阻数值可能有错误。
另外，一级放大(增益仅1.2倍)之后又跟一级跟随器，输出又串联1千欧电阻，不明白作者是什么意思。

网络游侠2018 发表于 2018-12-14 22:13
原来同事留下的，没有留下设计

既然如此，那就不必理会这个电路。如果是需要使用模拟量采集电路，根据现在的实际要求自己重新设计吧。

模拟量采集的运放前端电路通常都是缓冲放大器，楼主根据实际需要自行设计就是。另，运放电路一定要按规矩画，不能如楼主图那样。

maychang 发表于 2018-12-14 18:30
图中各电阻数值可能有错误。
另外，一级放大(增益仅1.2倍)之后又跟一级跟随器，输出又串联1千欧电阻，不明 ...

最左边电阻真是40欧的话，说明信号带载能力还不错，射随器后面负载虽然不轻，但绝对比40欧轻得多。
运放白白浪费，楼主那个前同事跟老板肯定有仇

除非需要一个1.2倍的电压增益
