基于FPGA和万兆网的GigE Vison设计方案

2020-01-27 13:32发布

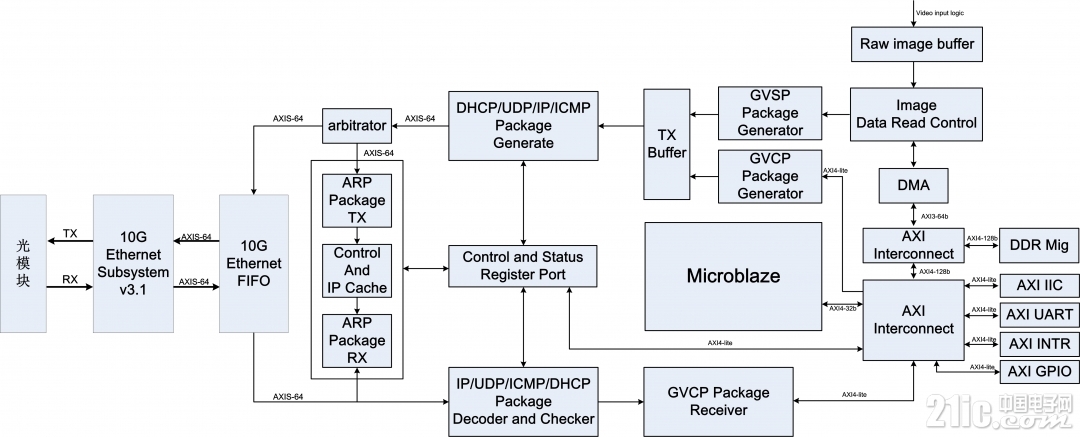

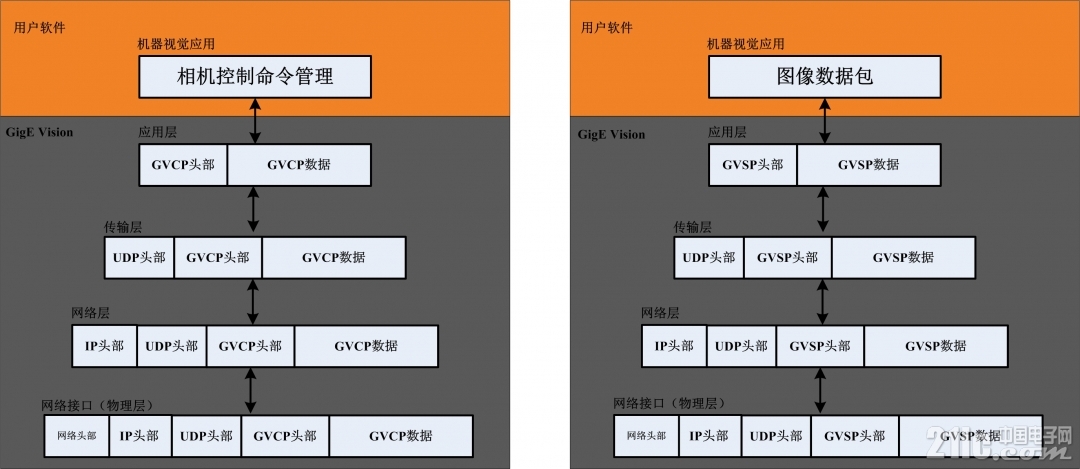

基于FPGA和万兆网的GigE Vison设计方案                                                 作者:Hello,Panda本文简要描述基于万兆网的GigE Vison IP设计方案。一、GigE Vsion协议要点GigE Vison协议基于普通的以太网物理链路,运行在UDP协议层之上,包含控制协议GVCP和数据流协议GVSP两大部分,整个层次结构如下图1所示。 协议层次结构图.jpg                               图1 GigeVison协议层次结构图GigE Vison协议的要点如下:(1)上电或复位完成后必须先进行IP配置和设备枚举,必须支持DHCP和LLA(Auto IP)两种IP配置方式;(2)在UDP层上建立应答握手机制以保证传输,GVCP采用3956端口,数据长度必须以32bit为边界,数据不可分包传输;(3)设备必须支持心跳功能以确认处于连接状态;(4)支持控制(1个)、数据流(1~512个)和消息(0~1个)三种通道,每个通道分配不同的UDP端口,控制通道支持三种不同的访问权限;(5)必须支持最小规模的ICMP(GigeVsion要求必须支持Ping命令);(6)GVSP的数据包以字节为边界,数据包的大小由第一个有效的test packets决定,支持错误恢复和流控制;(7)GVSP数据传输的单位为Block,一个完整的Block由Data Leader、Data Payload和Data Trailer构成;(8)所有的Gige Vison相机都必须在他们的XML描述文件中强制制定相机的参数信息。(9)bootstrap寄存器及XML文件需要非易失Flash硬件支持。二、IP功能设计方案要点描述GigE Vison逻辑IP需要实现图1所示的所有协议层,方案中硬件平台基于Xilinx 7系列器件XC7K325T/XC7K160T,下图2是GigE Vision IP核的模块框架结构。 顶层方案图.jpg 图2 GigE Vision IP核的框架结构(1)物理层物理层使用Xilinx 10G Ethernet Subsystem IP核,版本v3.1。对外数据接口例化为AXI4 Stream,位宽64bit,数据时钟156.25MHz;配置接口例化为AXI4-Lite,位宽32bit,时钟频率100MHz。IP核配置通过Microblaze软核完成,并且使能Jumbo帧功能。功能、接口、配置和使用说明参见Xilinx官方文档PG157。(2)IP/UDP层IP层协议仅支持IPv4版本,IP数据报头Options项为空;需要支持DHCP、ARP和ICMP协议,内部通信采用64位AXI4 Steam总线通信。(3)GVCP/GVSP协议支持GigE Vison Specification version 1.0标准描述的所有必须支持的项,GVSP数据包负载类型支持Payload type = RawData/YUV422-8bit/RGB888。为完整实现功能,部分控制放在处理器上完成(本设计实例使用MicroBlaze),需要掉电保存的项存储在外部Flash中,需要大量缓存的数据存储在片外DDR中。RTL描述语言使用Verilog,编译工具使用XilinxVivado2016.4,仿真工具使用ModelSim 10.2C。备注:(1)为简化逻辑端的设计难度,可将GVCP协议放在Microblaze里面实现,使用ZYNQ系列器件的,可以直接在PS里运行;(2)物理层使用千兆网的,本方案仍然可行,只需修改物理层接口即可;使用ZYNQ系列器件的,可以直接在PS里软件实现所有的GVCP和GVSP协议;三、测试结果    在Xilinx K7 325T器件上实现完整的系统(包括DDRMig、Microblaze等),占用Slice约30K。    与PC进行点对点数据传输测试,稳定传输速率约为6.5Gbps,可轻松传输4K无压缩原图或一些特殊图像数据如超声、CT、雷达、高速ADC采样结果等原始数据。 群二维码小.jpg
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
feihufuture
1楼-- · 2020-01-27 19:27
3万逻辑资源,有点多啊
52wm
2楼-- · 2020-01-27 20:56
mark
zxq6
3楼-- · 2020-01-27 23:57
楼主,请问一下解gvsp和gvcp协议用什么相关的资料可以参考?
haoxingheng
4楼-- · 2020-01-28 02:11
