< “但LINEOUT线路输出阻抗至少也10KΩ，”
有那么大阻抗吗？不会吧？

maychang 发表于 2018-12-23 20:01
“但LINEOUT线路输出阻抗至少也10KΩ，”
有那么大阻抗吗？不会吧？

不好意思，我写错，应该是LINEOUT的下一级电路输入阻抗至少有10KΩ。

想个明白 发表于 2018-12-23 23:02
不好意思，我写错，应该是LINEOUT的下一级电路输入阻抗至少有10KΩ。

下一级输入阻抗只要足够大(远大于WM8918输出阻抗)，就与100nF串联20欧电阻构成的电路无关。

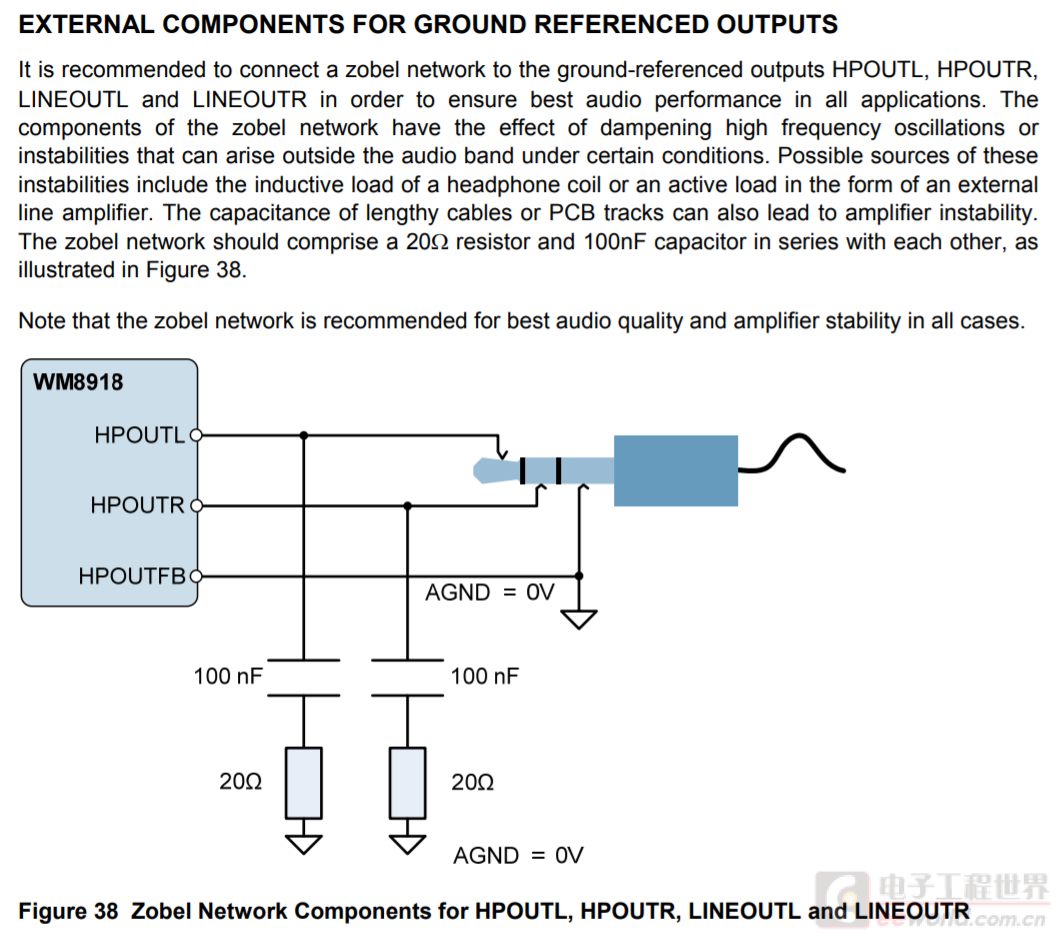

该电容非滤波电容，而是为了稳定放大器，避免振荡的消振电容，所以串有电阻。该RC消振回路会稍稍降低信号电平，且主要衰减的是信号中带外高频成分，带内信号的轻微衰减则完全可以用后级增益来弥补，而电路工作更稳定是非常必要的。

想个明白 发表于 2018-12-24 11:36
噢，谢谢你！

该电路看来，是不是HPOUT 和 LINEOUT 两个输出端口都类似PWM功放那种方式？而非传统的运 ...

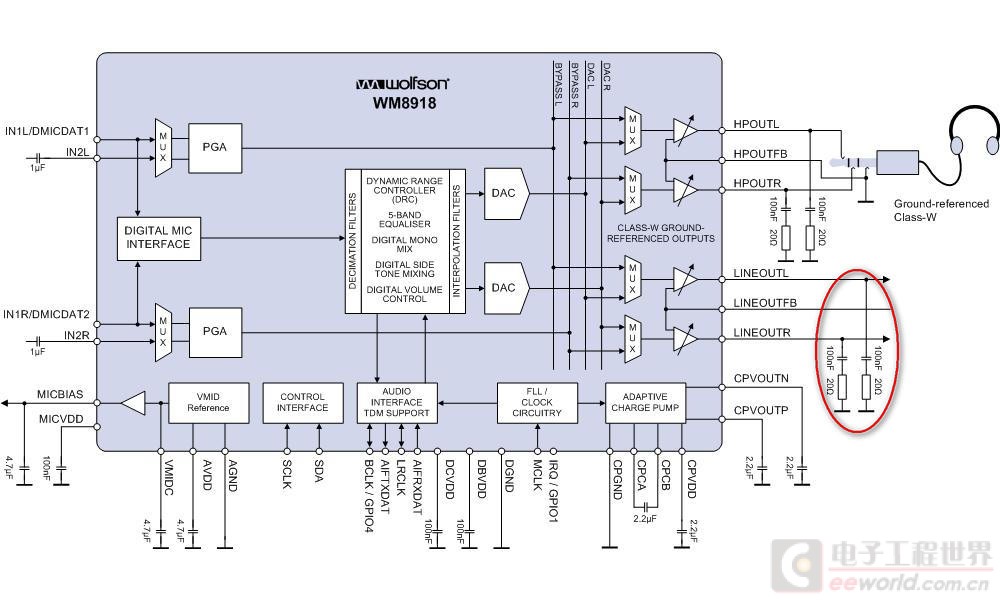

我不知道该芯片内部结构，通常厂家资料也不会那么详细。不过从框图看，HPOUT 和 LINEOUT 两个输出端口应该是类似于运放那样的线性输出。
