< 555的datasheet有各种常用电路，仔细读懂你就能设计出想要的电路。555输出的0-5v方波信号幅度放宽到-5v——+5v可以考虑一下用比较器将信号电平变换后再用推挽电路进行功率放大。只是提供一个思路，楼主自己考虑下

本帖最后由 maychang 于 2018-12-5 10:25 编辑

用NE555搭出简单的多谐振荡器电路，占空比很难做到准确的50％。要占空比为准确的50％，必须使电容的放电时间等于充电时间，这必须使用二极管使充电电流和放电电流分别流过不同电路，必须仔细地手动调整元件数值。

其实，要准确的50％占空比，最好是将信号源输入的信号进行二分频，这可以用一个计数器芯片实现，也可以用T触发器。电路其实是很简单的。

“只学过电路分析基础跟模电，没接触过555”
多谐振荡器，这正是模拟电路课程的内容。

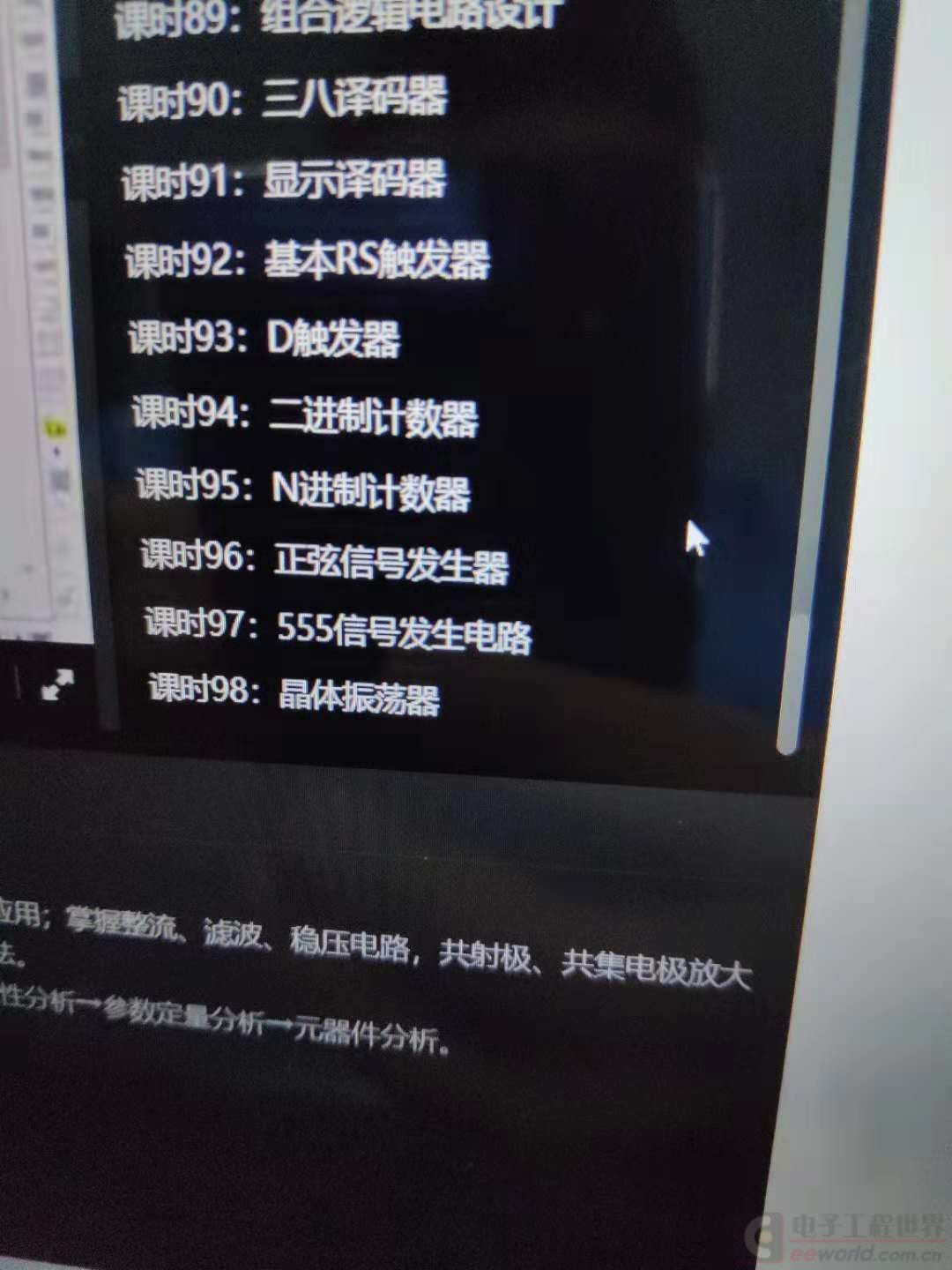

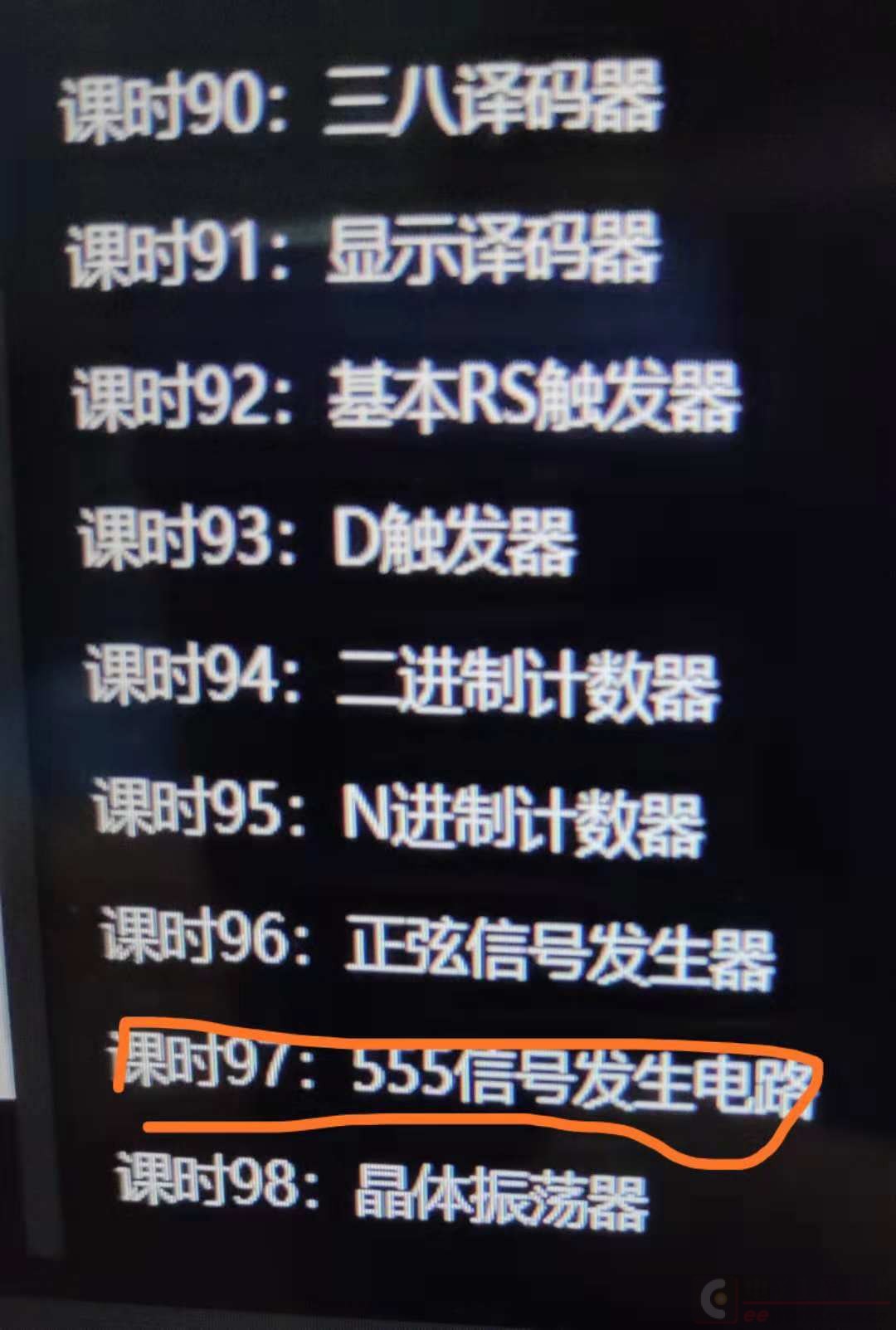

20个电路基础里面有介绍的，可以参考一哈   ，具体自己在修改一哈参数  和外围电路，，，
