tiankai001 发表于 2018-12-7 16:11 这个电路是干什么的，你想要实现什么功能，你的思路是什么，这些总要说一下哦，然后才能分析如何工作嘛
小白求科普 发表于 2018-12-7 16:08 想在OUT端输出稳定直流电压
maychang 发表于 2018-12-7 16:22 ”想在OUT端输出稳定直流电压“ 那么你是要做个晶闸管全波可控整流。 然而，此图(准确地说是此二图) ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 小白求科普 的问题《请求高手详解》','https://www.xiaopingtou.net/q-16518.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

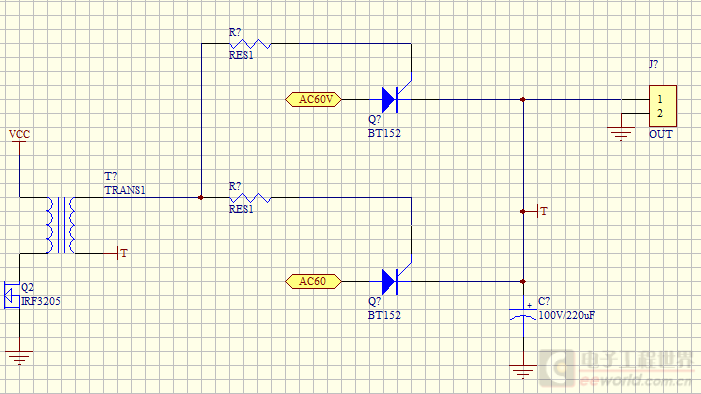

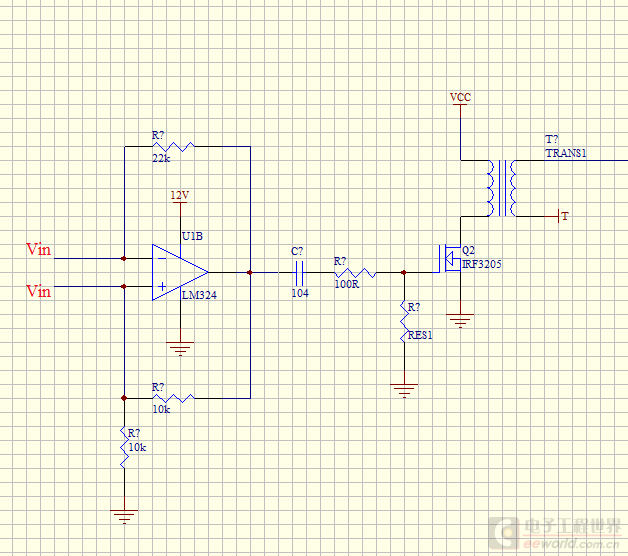

想输出稳定直流电压，不知道这样行不行
”想在OUT端输出稳定直流电压“
那么你是要做个晶闸管全波可控整流。
然而，此图(准确地说是此二图)问题多多。
第一，晶闸管可控整流不允许电容输入滤波，恰恰你使用了电容输入滤波。
第二，要实现OUT端输出电压稳定，必须对输出电压进行采样，然后与基准电压进行比较，再用比较结果控制晶闸管导通角。换言之，需要大环路负反馈，但图中并未表示出来。
第三，晶闸管可控整流，需要检测交流市电过零，从交流市电过零开始控制时间，但图中未见过零检测电路。
暂时先说这些。
此处的电容输入滤波是指104还是电解电容？
