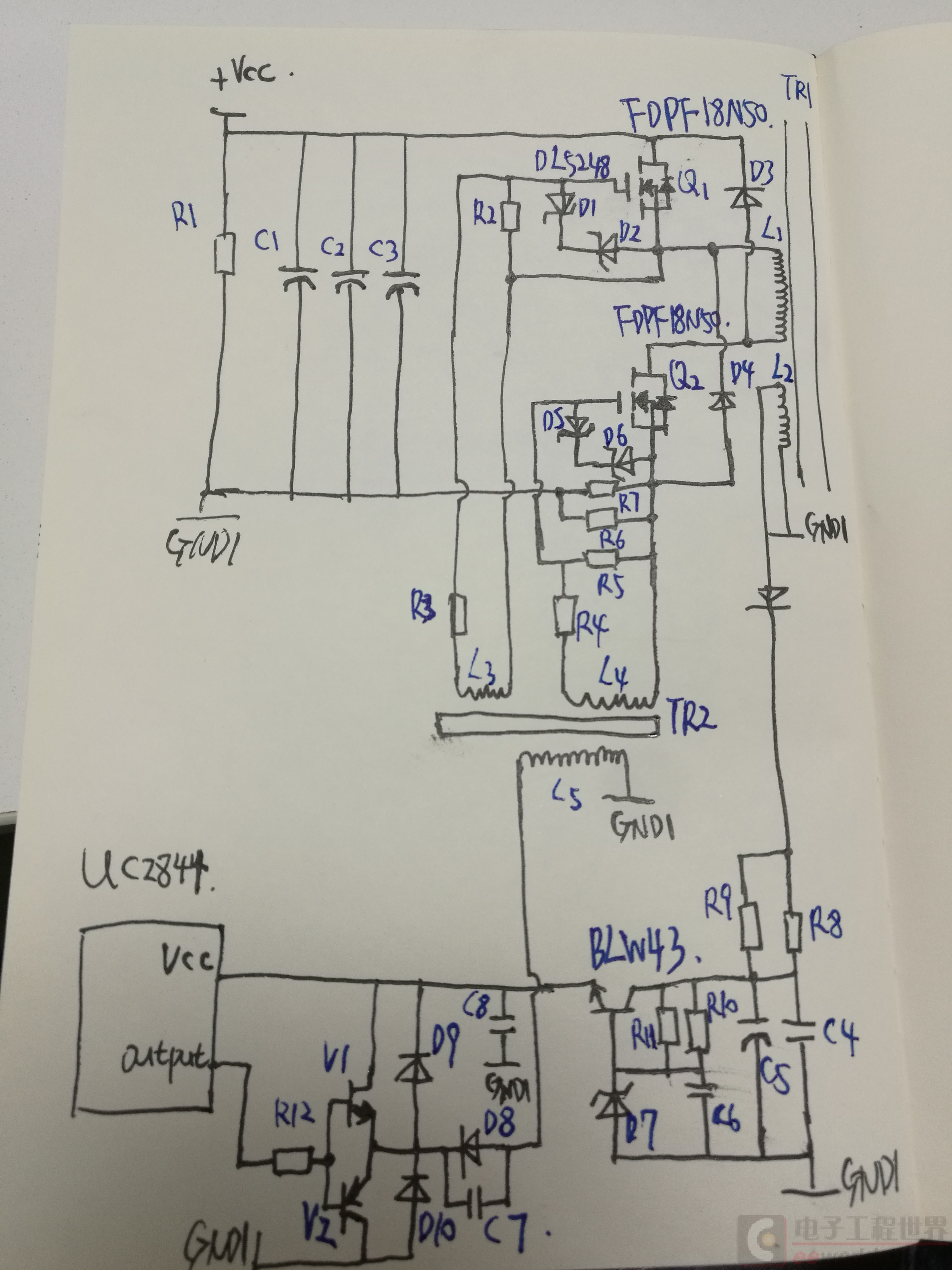

maychang 发表于 2018-11-21 10:05 【4】一般的单端反激式电源是一个功率管和主变TR1的原边绕组相串接 图中有Q1和Q2两个开关管的结构不理解怎 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 shaorc 的问题《UC2844和单端反激开关电源的散问》','https://www.xiaopingtou.net/q-16527.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
建议先把原理图搞正确
变压器TR2用于为Q1和Q2两管门极提供驱动脉冲。
如果＋Vcc和GND1之间电源由220V交流市电直接整流滤波获得，一般是需要主变压器TR1附加一个绕组为UC2844提供十几伏特的工作电源。
如我3楼所说，用于为Q1和Q2两管门极提供驱动脉冲。
刨细节
【1】Q1外围的两个稳压管D1和D2，是钳稳住Q1的GS极之间电压？
【2】用TR2来输出两路信号，给两个门极，起到了类似光耦的作用吧，而且还只用了一个驱动芯片。
【3】图右下角附近的三极管BLW43它的导通，是L2产生的电压储存在C5中，把D7反向击穿后，提供be之间的导通电压？为何不直接从L2出来，整流后给2844供电？
