485怎么菊花链布线

2019-03-25 13:20发布

485 手牵手 菊花链 pcb布线方式?

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
冰魄3009
1楼-- · 2019-03-25 17:49
< 1 2 34
chunyang
2楼-- · 2019-03-25 21:27
485不准许大于或接近于信号最短波长的分支,节点设计时,留两个总线接口,一进一出,485接口片就近布置在旁即可。
冰魄3009
3楼-- · 2019-03-26 03:13
chunyang 发表于 2018-11-28 12:41
485不准许大于或接近于信号最短波长的分支,节点设计时,留两个总线接口,一进一出,485接口片就近布置在旁 ...

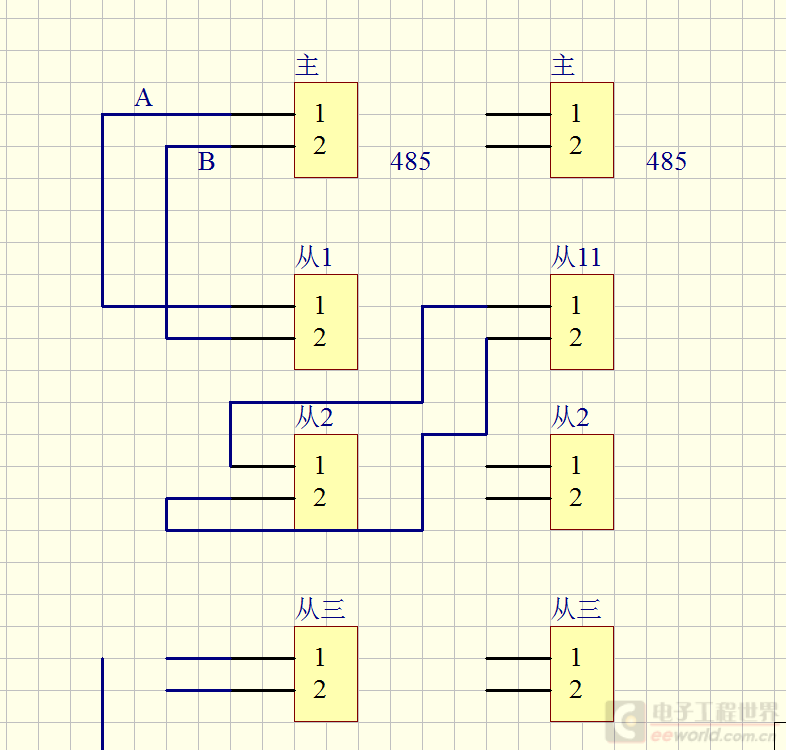

从机1 和从机11两根线也是AA  BB直连吗?
chunyang
4楼-- · 2019-03-26 07:13
 精彩回答 2  元偷偷看……
冰魄3009
5楼-- · 2019-03-26 08:20
chunyang 发表于 2018-11-28 14:08
所有节点都是A接A,B接B,原则见前帖。

上面图对吗
chunyang
6楼-- · 2019-03-26 13:16
冰魄3009 发表于 2018-11-28 14:18
上面图对吗

你的图没有意义,看不出具体怎么连的,建议你还是先弄清楚原则。
