< 两支功率MOS管源极联接，门极也联接，在两支MOS管作为交流开关的电路中见过。这种源极与门极联接的，没有见过，也分析不出来有什么用。

貌似在multisim的仿真电路图，，
在软件里，把接单片机的一脚分别给个高或低信号，后面接个示波器看波形

这种接法确实见的不多

qwqwqw2088 发表于 2016-9-3 16:00
貌似在multisim的仿真电路图，，
在软件里，把接单片机的一脚分别给个高或低信号，后面接个示波器看波形
...

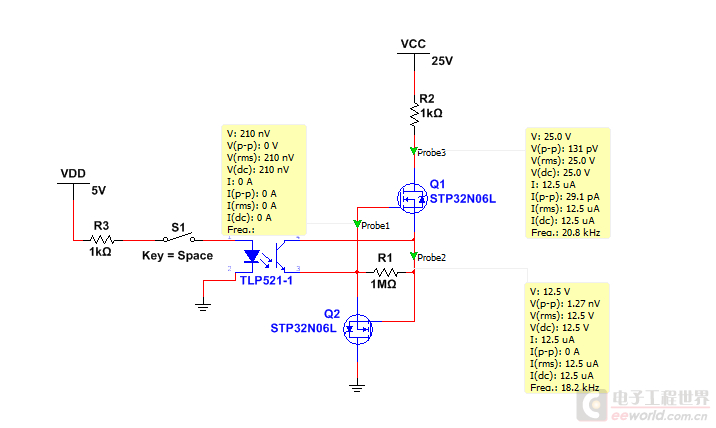

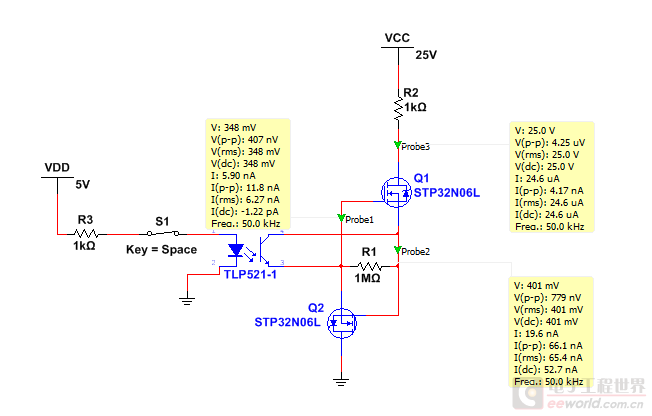

下面是给高低电平的状态，分析不出什么东西来。电阻换了阻值，基本上没有什么影响。

miniko 发表于 2016-9-3 15:51
谢谢！
根据作用分析就是一个开关作用的，有可能是双向的。
因为说明书上说输入不分正反向，只要是直流 ...

既然是直流，何必“输入不分正反向”？两支MOS管总比一支贵。可以用一支管子，用了两支就是浪费。
而且，到现在我也没有看出来这个电路如何工作。

maychang 发表于 2016-9-3 16:07
既然是直流，何必“输入不分正反向”？两支MOS管总比一支贵。可以用一支管子，用了两支就是浪费。
而且 ...

我也怀疑老外的脑子进水了，用一只完成的事非要用两只。
输入电压标的是25VADC，应该是不区分正反向吧。
这个板子上不止加热这个地方这样用，输入的信号也是类似于这种结构，不过是两只信号用的管子的G和S都接在一起了，信号的输入输出在两个D上。
