这个奇怪的电路

2019-03-25 13:22发布

本帖最后由 chenbingjy 于 2018-11-16 13:25 编辑

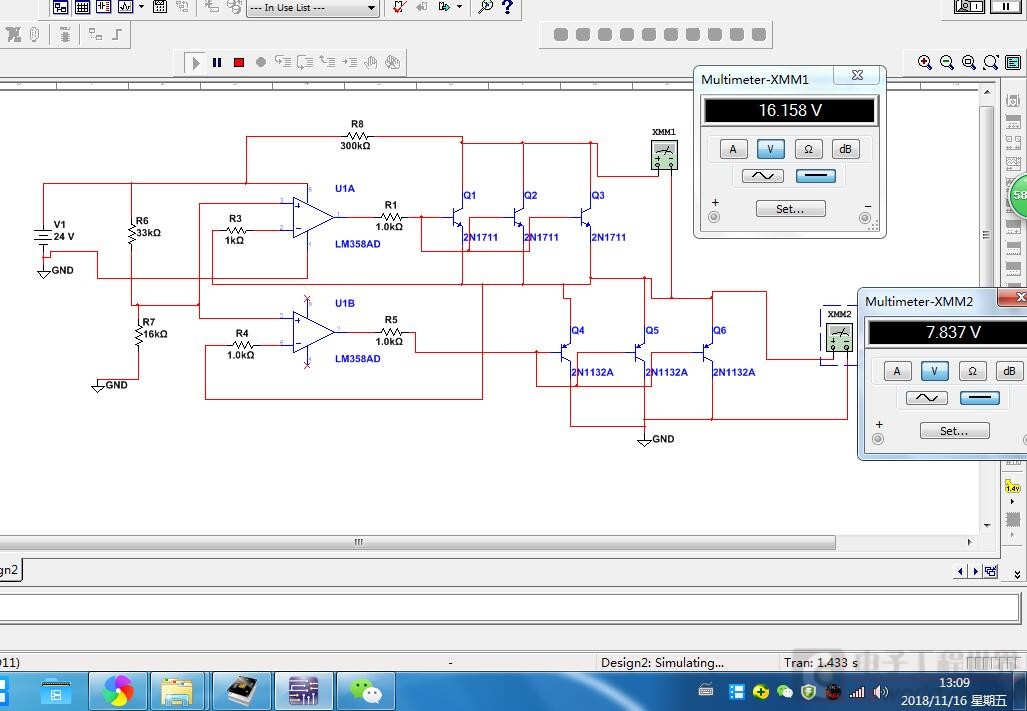

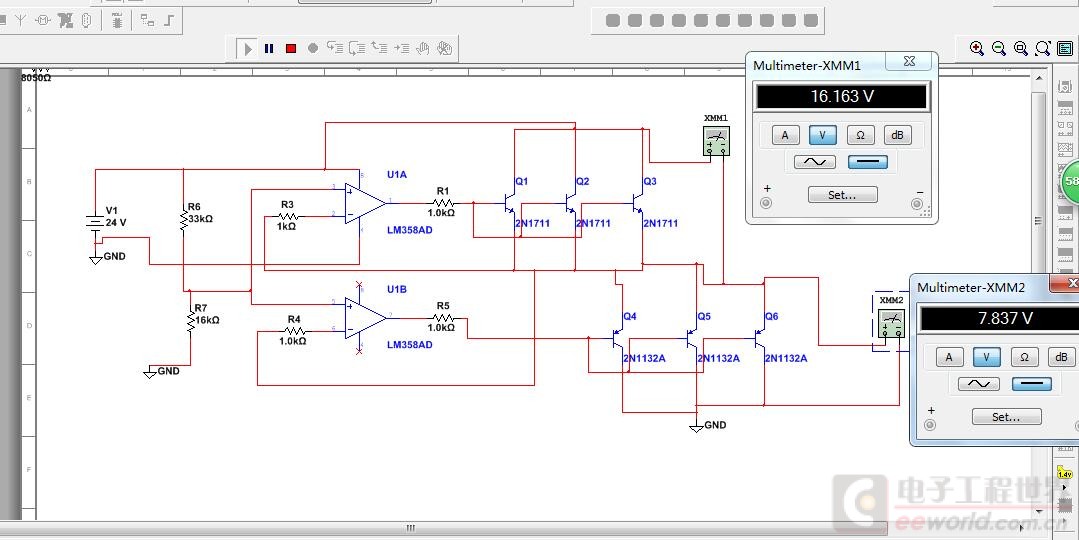

电路需要16V和8V,不共地。我是硬件菜鸟,老板找了个高手画了下面

第二个图所示的电路。仿真没问题。可是在面包板上搭电路试,老是烧
三极管。我都快没信心了。我们老板,不太懂电路,他让我在3个NPN三极管
前面串上1M欧的电阻,我感觉不行,一试,果然电压值变了。于是,老板 4.jpg
让我在3个NPN三极管前面串300K的电阻,我觉得还是不行。这都是感觉,
我感觉会分压,结果一试电路,正常了。电压值正常,管子也不烧了。

我觉得不可思议,在Multisim里仿真,也是正常的。
大神看看,给我讲讲这个电路,为什么串联300K电阻和不串联都可以呢?谢谢!另外,三极管用的是8050和8550,mulitisim里没有,所以用上面的代替。




此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
maychang
1楼-- · 2019-03-25 17:51
< 不管你串联多大电阻,你的16V和8V带不起甚至很轻微的负载,哪怕1mA。
maychang
2楼-- · 2019-03-25 20:53
 精彩回答 2  元偷偷看……
maychang
3楼-- · 2019-03-26 02:50
要把24V分成16V和8V串联,应该使用一个运放,各NPN和PNP三极管发射极联接在一起,基极也联接在一起。
qwqwqw2088
4楼-- · 2019-03-26 03:47
只要电压不管电流能力,,,
这电路是做什么用的呢
chenbingjy
5楼-- · 2019-03-26 09:16
qwqwqw2088 发表于 2018-11-16 14:24
只要电压不管电流能力,,,
这电路是做什么用的呢

给触摸屏供电
maychang
6楼-- · 2019-03-26 11:51
chenbingjy 发表于 2018-11-16 18:02
给触摸屏供电

“给触摸屏供电”
触摸屏需要多大电流?如果电流很小,何必三支三极管并联?
