分享一个C8051F060系统板含PCB图和原理图，eagle格式

这个板是以前做项目用的，本来是做第一轮实验用的，第二次定型，所以有点像开发板，后来第二轮也用这板对付用了，呵呵。这板是用eagle软件画的第二个板，用来练手学eagle软件的，而且本人一向自认画板水平低劣，所以布线和原理图比较丑，好在板子能用，有些芯片和元件选择有点不恰当，譬如基准电压源，请有些对AD精度要求高的朋友注意，还有原理图上电阻和电位器的参数未必合适，也请注意了。

主要功能如下：

1、单片机采用C8051F060

2、可以外置扩展的32K的RAM，还有外部的E2PROM。

3、有两个RS232接口

4、有一个CAN总线接口，未调试和使用过。（注意图上的CAN接口芯片型号好像应该是3.3V的型号，在eagle里没找到3.3V型号）

5、有两个16位AD输入，输入范围是±10V

6、有8路10为AD输入，输入范围为±10V

7、有两路12位DA输出，输出范围为±10V

8、有6路PWM输出，带光电隔离。

9、有5510液晶接口

10、有8路3.3V电平IO

电路板原理图和PCB图压缩包
C8051F060.zip (613.09 KB, 下载次数: 39) 2013-4-8 15:45 上传 点击文件名下载附件

原理图PDF
C8051F060_SCH.pdf (90.69 KB, 下载次数: 64) 2013-4-8 15:47 上传 点击文件名下载附件

PCB图PDF
C8051F060_PCB.pdf (159.18 KB, 下载次数: 32) 2013-4-8 15:48 上传 点击文件名下载附件

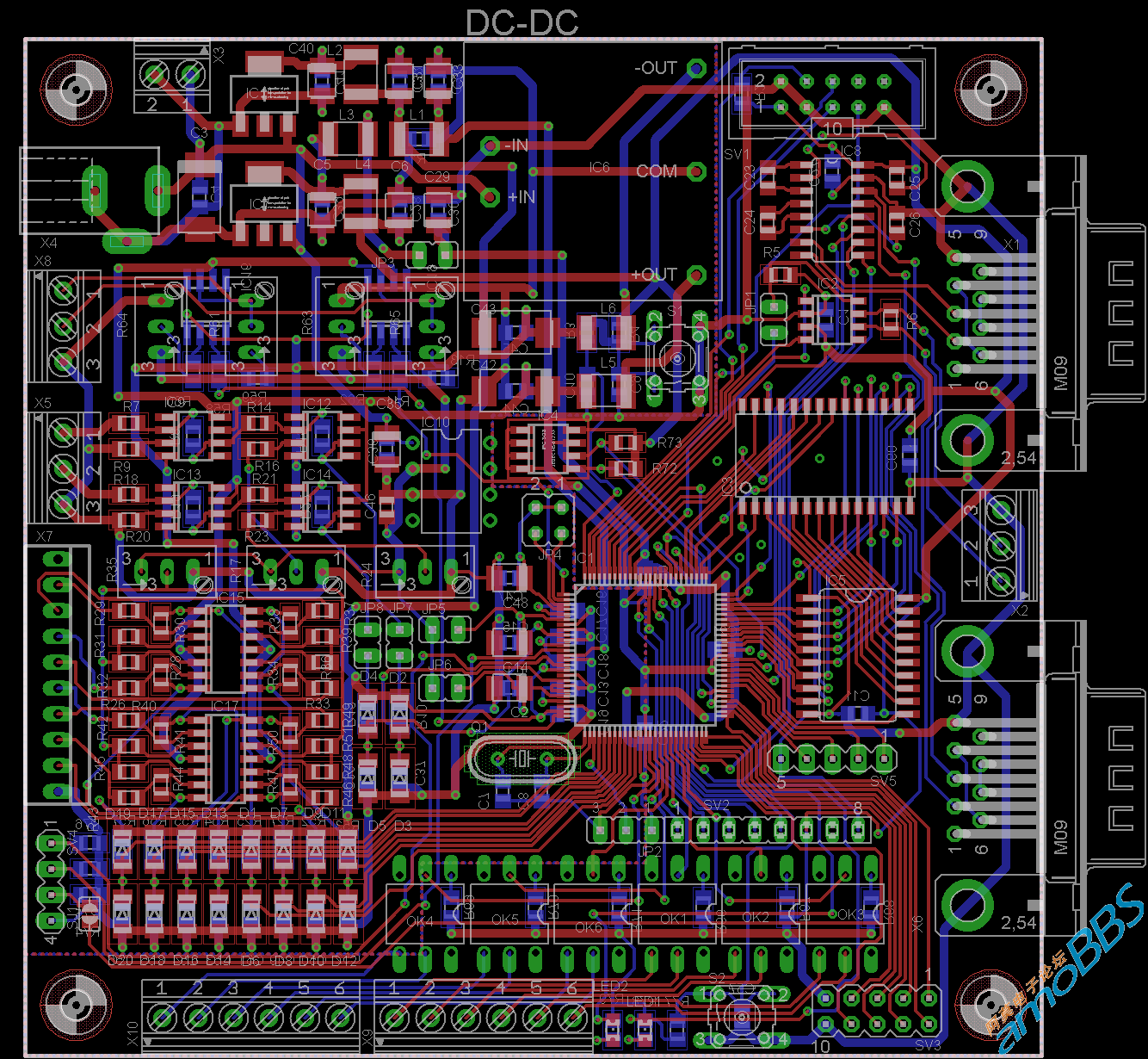

PCB板图片
