2019-03-25 13:22发布
maychang 发表于 2018-11-15 15:14 时钟信号经反相器再供其它芯片使用，可以扩大时钟信号驱动能力。 不一定是反相器，同相也一样可以扩大时钟 ...

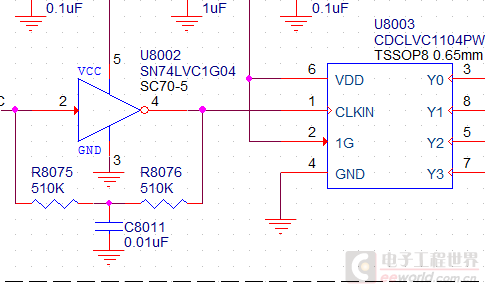

maychang 发表于 2018-11-15 15:18 反相器输入输出串电阻，以及C8011的作用 据我看，三个元件没有多大用，可以去掉(开路)。数字电路芯片， ...
gurou1 发表于 2018-11-15 15:22 哦哦 一直纠结这三个器件的作用
maychang 发表于 2018-11-15 15:33 反相器在此是作为数字芯片使用。作为数字芯片使用，默认输入信号非零即一，必满足数字信号输入要求，故不 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 gurou1 的问题《时钟信号后接反相器作用》','https://www.xiaopingtou.net/q-16548.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
不一定是反相器，同相也一样可以扩大时钟信号驱动能力。
您好 那电阻及电容有什么作用 可以扩大时钟信号驱动能力直接接反相器不就行了吗
哦哦 一直纠结这三个器件的作用
反相器在此是作为数字芯片使用。作为数字芯片使用，默认输入信号非零即一，必满足数字信号输入要求，故不必加入偏置。
但反相器也可能作为模拟芯片(反相放大器)来使用，例如用74HC04芯片和石英晶体构成振荡器。此时需要加入直流偏置，简单的方法就是从输出端接一支上兆欧电阻到输入端。但作为模拟芯片使用时也不必加入电容构成低通滤波。
多谢前辈指教
