maychang 发表于 2018-10-9 17:32 【2】这个真反馈电阻怎么取值计算来的？ 根据你所需要的两个门限电压和R68以及比较器输出幅度计算。
maychang 发表于 2018-10-9 17:31 【1】为什么这样做就消除了输入在门限电压附近的抖动干扰？ 加入正反馈后，比较器翻转后不能在原翻转电 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 shaorc 的问题《Lm339差动比较器的正反馈问题》','https://www.xiaopingtou.net/q-16566.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
加入正反馈后，比较器翻转后不能在原翻转电平(门限电压)上翻转，而是在另一个电平(门限电压)翻转。干扰信号幅度小于两个翻转电压之差时，不能使比较器翻转。此即消除了干扰。
根据你所需要的两个门限电压和R68以及比较器输出幅度计算。

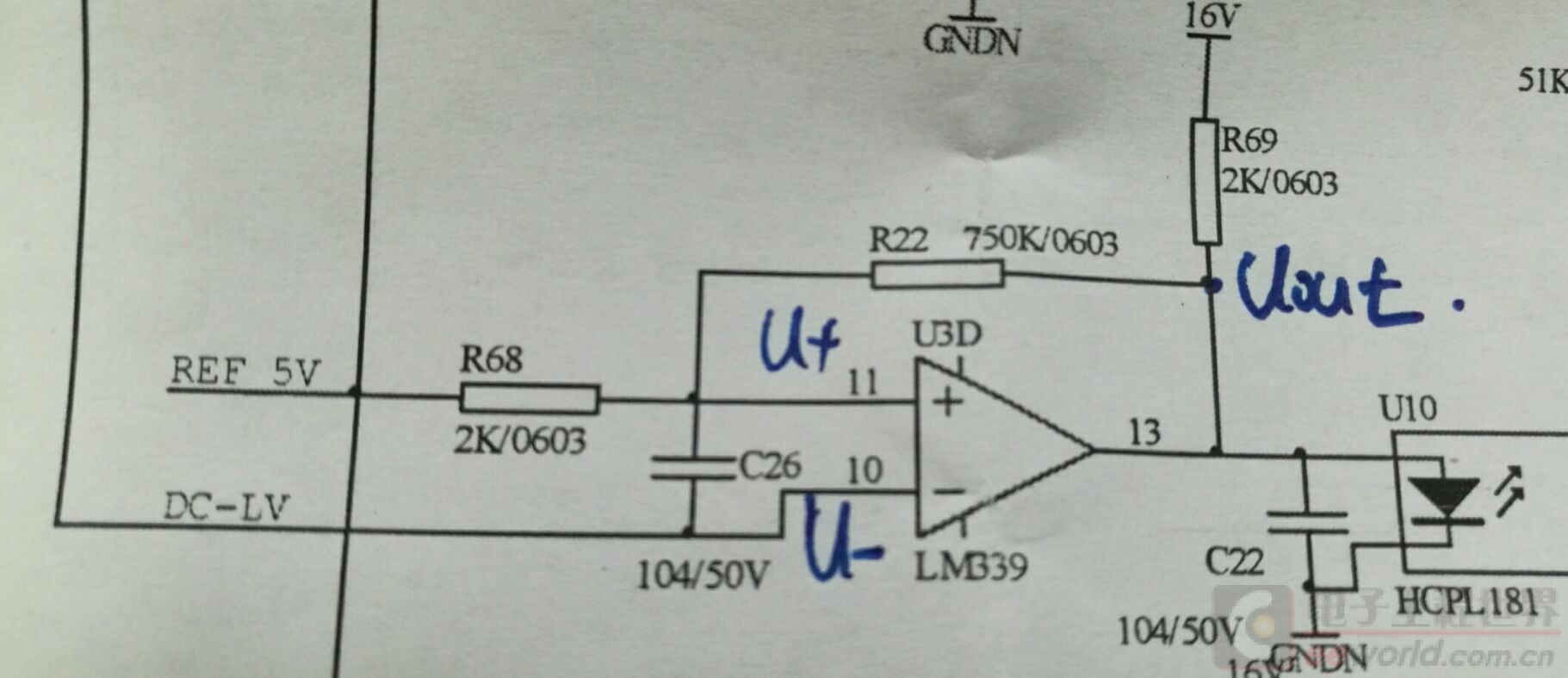

在下面这个图里，想计算一下输出的电压
这是计算过程，结果发现Vout是1000多伏特，我算错了吗？
还是说此时就是输出高电平，即电源16V电压？因为正反馈增益很大

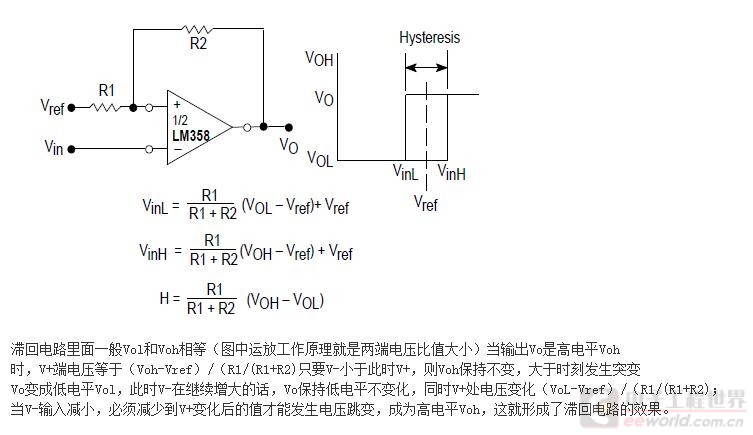

这是找到的一个资料，意识我明白，怎么个滞回原理知道
但是没说门限电压，或者阈值电压的算法，我想知道阈值的算法
记得看滞回比较器的时候，是输出分压得到阈值电压，不知道这里的是怎么样算
