如何用GPIO控制线路切换

2019-03-25 13:24发布

8821 3

本帖最后由 yuchongjike 于 2018-10-23 10:21 编辑

需求：用GPIO的HI/LOW控制相关线路切换，如下图
图一

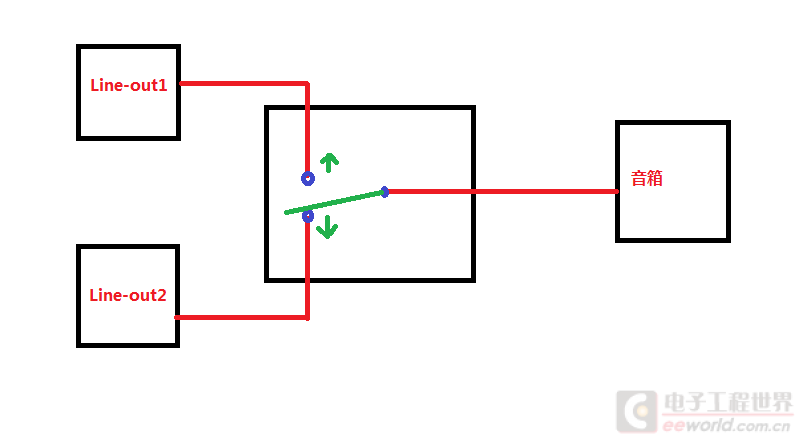

图一：两个音频输出口，连接同一个音箱。用GPIO去选择当前输出是Line-out1还是Line-out2

图二

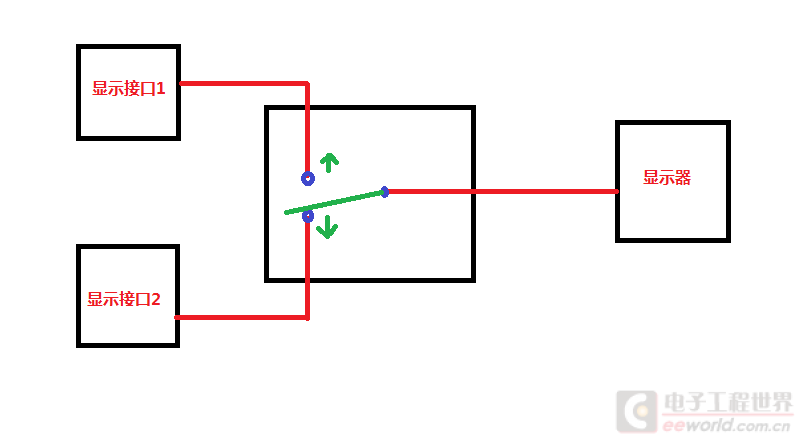

图二：两个显示器接口，连接同一个显示器。用GPIO去选择当前输出是显示器1还是显示器2

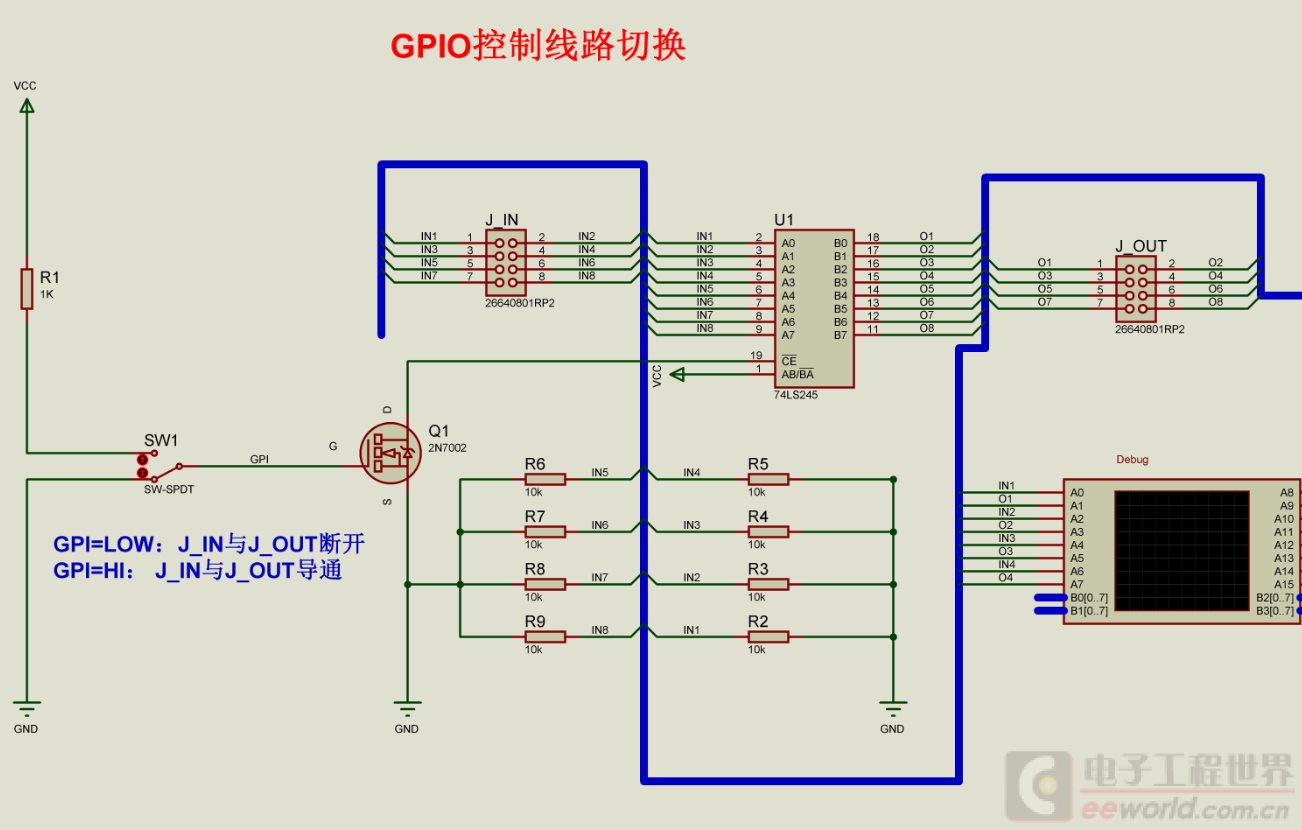

这是我用Proteus模拟的线路：
SwitchGPIO

用74LS245模拟，线路是切换过来了。可是对于音频，好像不行，输出的是模拟信号
可以选用什么型号的IC替换74LS245？

此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-03-25 17:29

精彩回答 2 元偷偷看……

2楼-- · 2019-03-25 21:24

本帖最后由 topwon 于 2018-10-23 17:55 编辑

便宜的就用4052这类模拟开关咯。单电源供电的话，应该要用隔直电容加偏置电阻。没用到的通道应该要接地吧。具体应用电路网上应该可以找到不少。

3楼-- · 2019-03-26 01:34

应该用模拟开关，如果数字信号，可以用数据选择器，都是标准器件。
