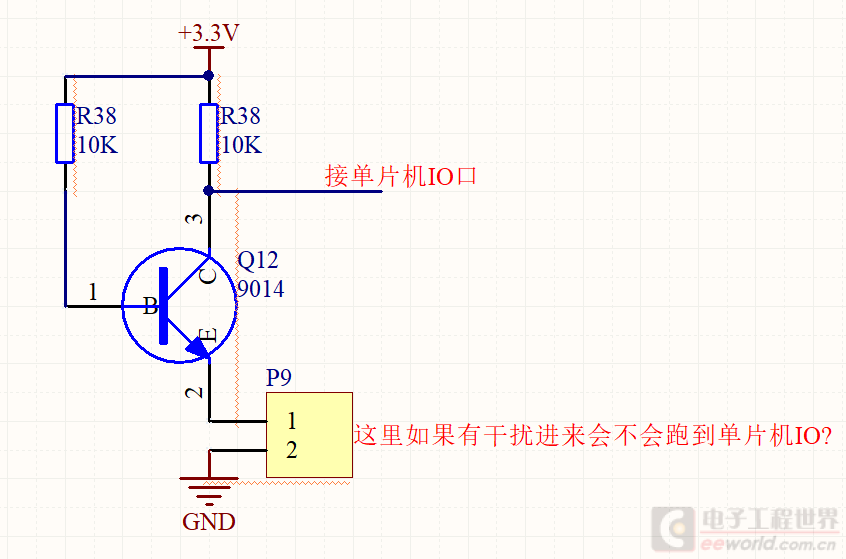

< 不清楚楼主为何要使用这样的电路。
单片机IO口只能读出高低电平，换言之只能读出数字量，那么P9处必定也是数字量(高低电平)。P9处可能是个干接点(没有电源，仅仅是个接点)，靠3.3V电源供电来判断接点是否闭合。若是如此，不必使用三极管，一支电阻就够了。如果怕干扰，可以加一支电容构成一阶RC低通。

当时想的是不知道干扰有多厉害，不知道电容虑的干净不；想利用PN节的单向导通防止干扰源把单片机烧坏。

tangwei8802429 发表于 2018-10-17 10:07
当时想的是不知道干扰有多厉害，不知道电容虑的干净不；想利用PN节的单向导通防止干扰源把单片机烧坏。

干扰有多厉害，从输入信号的来源、导线的类型和长度、周围电磁环境等等，可以估计一下。

这个电路设计的，三极管一直导通，原理上一直测的是P9的电压，但是，这是理想的情况，因为三极管三极管有压降，所以，你真正测量的并不是P9的电压

这个电路我认为很赞。挺好的。你应该实测一下。期待你的测试结果。
