最近遇到了一个半桥LLC谐振变换器的问题：
自己在LTspice上设计了一个半桥转换器电路，为了让两个开关可以ZVS（软开关），在半桥转换器的发射端增加了LLC电路，但是实际上跑出来的效率却很低自己不知道为什么。

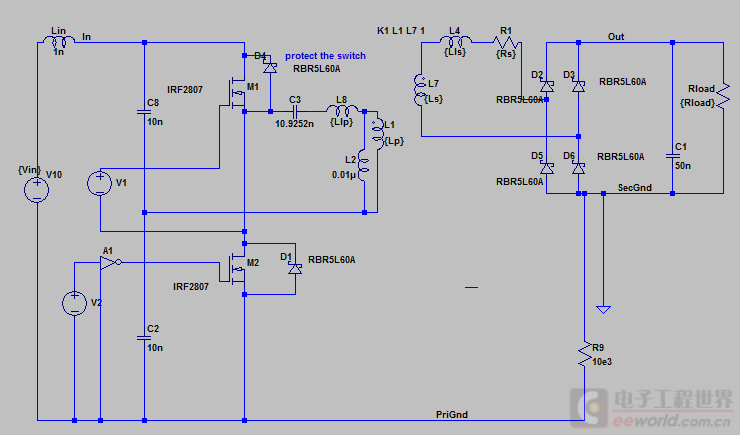

因为半桥电路的线圈是平面螺旋电感，并没有采用绕线的方式，所以漏感也挺大的。图中Lp是电感耦合的部分，Llp是漏感部分。我把Llp充当了谐振电感，虽然不知道这样可不可以。L2是LLC中的励磁电感。网上看了很多文章，对于LLC这三个部分的参数选取都很复杂，有没有什么好的办法？
