maychang 发表于 2018-10-6 18:23 不把你的滤波电路(标注详细的元器件参数)贴出来，别人怎么能够分析出你“滤基波失真”的原因？
承万情续万世 发表于 2018-10-6 18:39
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 承万情续万世 的问题《方波滤出基波 三次谐波 五次谐波，滤基波失真原因是什么？？》','https://www.xiaopingtou.net/q-16586.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
我错了，，，

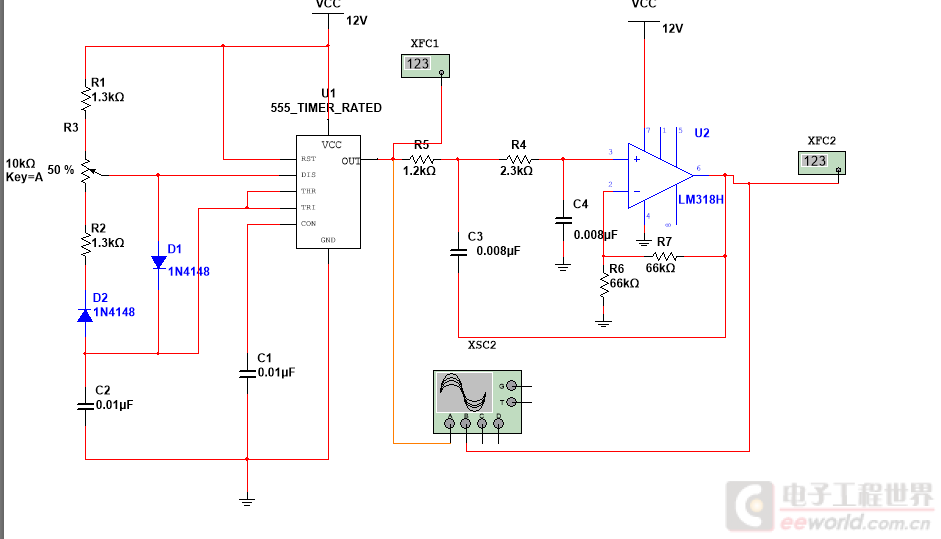

你的电路，U2构成二阶低通滤波。

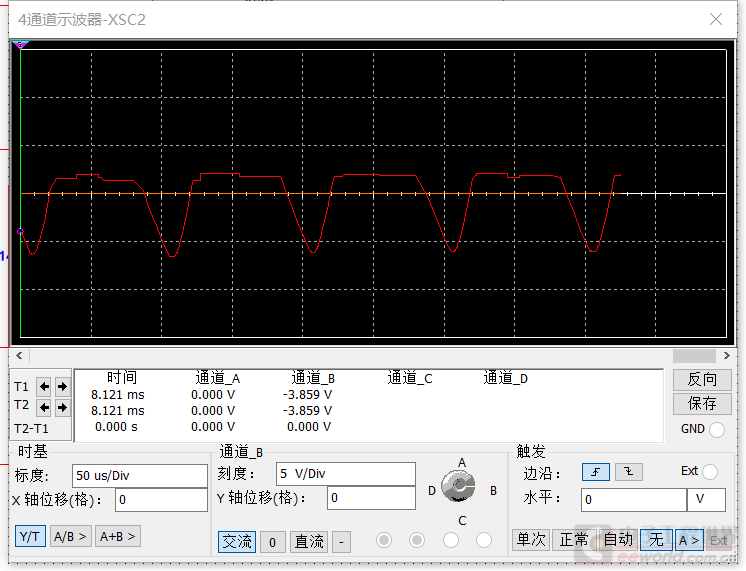

失真的原因，恐怕是因为你的电路U1输出信号(矩形波)幅度超出U2允许的输入范围。U1的输出幅度 ，大致上就是零到电源电压(12V)，而LM318输入可能不是轨到轨(我没有查手册)。
