NTC热敏电阻电压变化很小如何做到高精度采集呢？求教

2019-03-25 13:26发布

站内问答 / 模拟电子
7842 19 1686
本帖最后由 z45217 于 2015-7-1 10:06 编辑

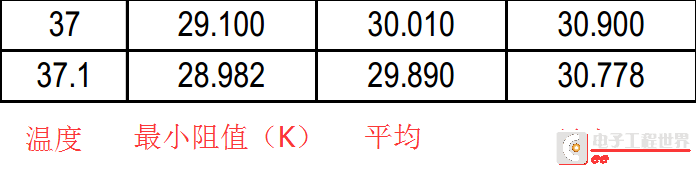

如下图，37度和37.1度时温度变化仅为2mv，这样对ADC的要求不是很高？如果先放大的话，一般温度计都是纽扣电池供电，电压有限又能放大几倍,一样变化量只为几mv请教下应该采用什么方法能做到至少0.1度的精度，成本又不高（既不是采用精确到uv级别的ADC），望前辈指导，谢谢
1.png 2.png
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
maychang
1楼-- · 2019-03-25 20:43
< 先放大，加偏置，再AD。
这么低的带宽，放大百倍应该没有问题。
dcexpert
2楼-- · 2019-03-25 22:02
NTC热敏电阻本身的误差和离散性都较大，是不太适合做高精度应用的。需要高精度可以用专门的温度传感器，TI、MAXIM都有不少。

如果针对NTC电阻的小范围变化，要么使用高精度ADC，要么用运放进行信号放大，如果不想改动硬件，可以试试用过采样提高ADC转换的精度。
z45217
3楼-- · 2019-03-26 01:36
maychang 发表于 2015-7-1 10:20
先放大，加偏置，再AD。
这么低的带宽，放大百倍应该没有问题。

电源电压才2.1v，分压后已经1.6V了。是要先差分在放大吗
z45217
4楼-- · 2019-03-26 06:13
dcexpert 发表于 2015-7-1 10:23
NTC热敏电阻本身的误差和离散性都较大，是不太适合做高精度应用的。需要高精度可以用专门的温度传感器，TI ...

但是市面上的电子体温计不都是用NTC热敏电阻，芯片式 的温度传感器不适合我要做的东西

要先差分在放大吗，2.1V的电源分压后已经1.6V的了
maychang
5楼-- · 2019-03-26 12:03
z45217 发表于 2015-7-3 13:23
电源电压才2.1v，分压后已经1.6V了。是要先差分在放大吗

电源电压很低，这是设计难点。

“是要先差分在放大吗”
为何要把热敏电阻信号差分再放大？
maychang
6楼-- · 2019-03-26 12:55
 精彩回答 2  元偷偷看……
