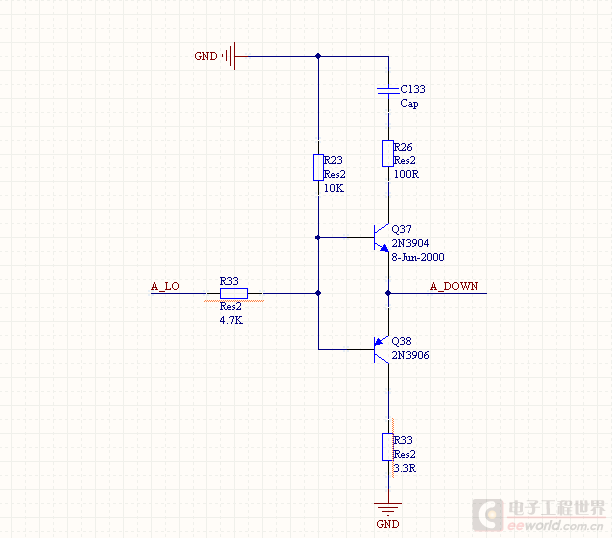

< 楼主这个电路应该是抄版抄错了，无法工作：
1、VCC到哪里去了？PNP管和NPN管C极都接GND，没有供电回路；
2、即使上面那个GND改成VCC，由于C133隔直流，PNP管和NPN管C-E仍然没有直流供电，无法工作。
楼主应该对照抄版的电路原图再仔细描绘一遍，再来讨论不迟。

wenyangzeng 发表于 2018-7-4 13:34
楼主这个电路应该是抄版抄错了，无法工作：
1、VCC到哪里去了？PNP管和NPN管C极都接GND，没有供电回路；
...

谢谢！这不是抄板，是面试题。

现在看来面试题有错，上面应该是VCC

本帖最后由 wenyangzeng 于 2018-7-4 15:46 编辑

chenbingjy 发表于 2018-7-4 13:41
谢谢！这不是抄板，是面试题。

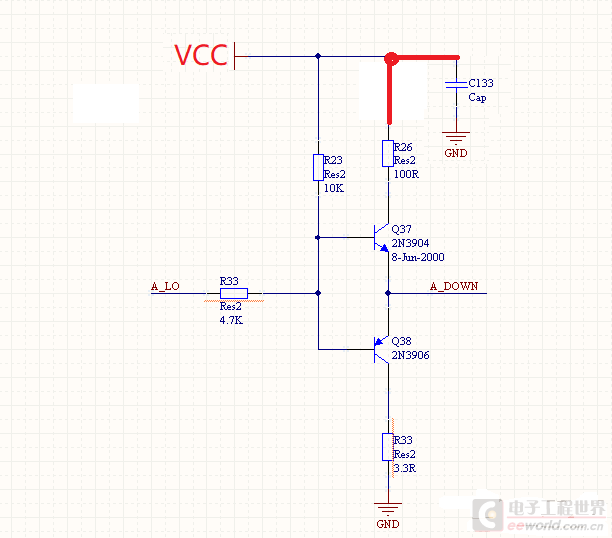

实际上这是一个“脉冲电平驱动”电路而已，上面GND改接VCC,那个C133接R26端改接GND(这是1只电源滤波电容），然后R26要接到VCC上，就OK了。
      晚上楼主应该拿下图去与面试老师理论理论，如果是老师出的烂题，那你的面试老师应该去回炉了！

一看就是面试管故意考你的！看看你会不会看电路图，直接答隔直通交，滤波的作用。详细点的话再加上因该电路无电源供电，所以该电路无法工作。
