【不懂就问】
现在想测量图1中，单端反激开关电源原边侧的MOS管在工作时的温度，MOS管如图2中所示。
工作条件是：原边的输入PN母线是311VDC
准备用图3的热耦接在万用表的温度档来测量
把热耦的测量端夹在图2的MOS管和散热器之间，用MOS本身的螺丝固定
现在的问题
【1】MOS管反面是非塑封的，在工作时311V的电压直接通过MOS的DS两端，如果直接用热耦测量，热耦的会带电吗？
【2】在MOS管工作时，把热耦插入万用表，会损坏万用表吗？

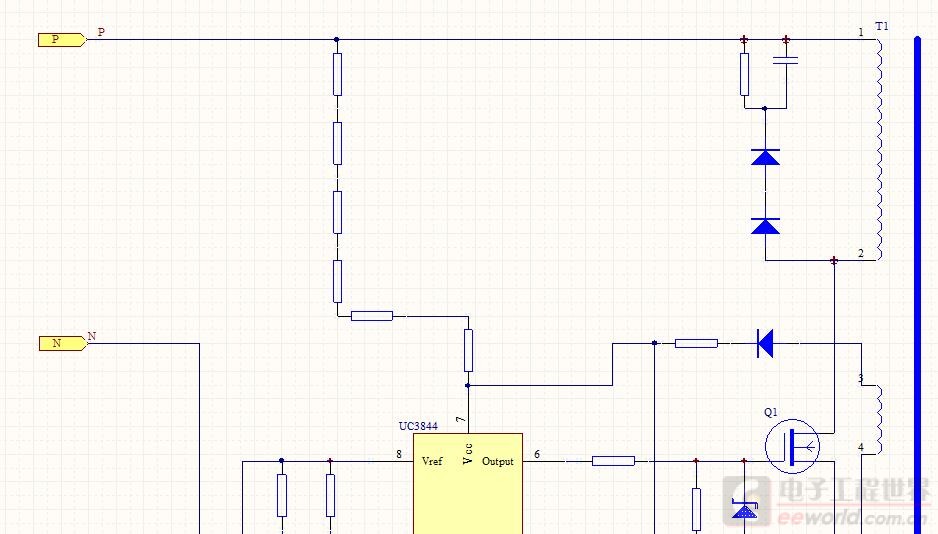

图1

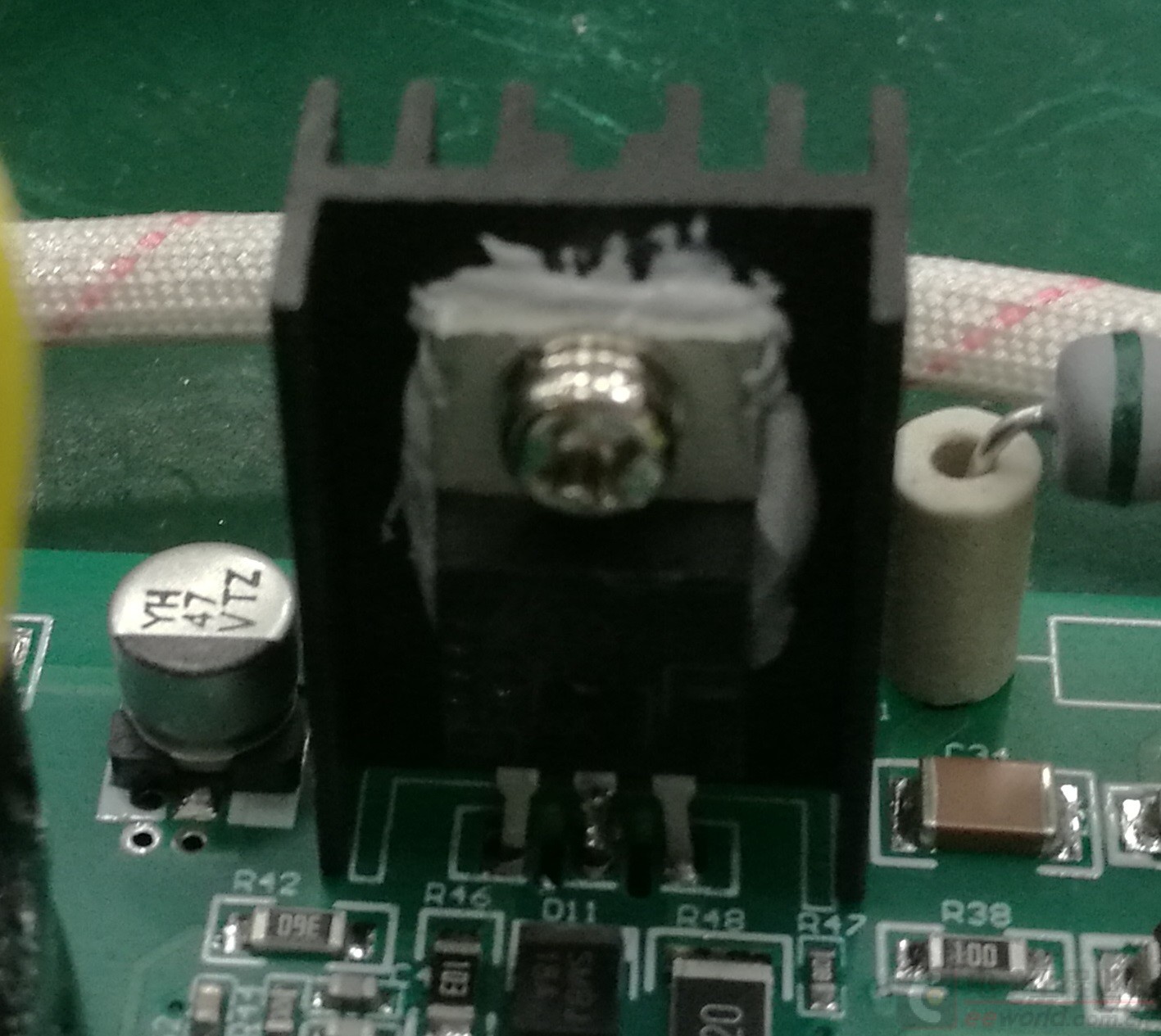

图2
图3
现在想测量图1中，单端反激开关电源原边侧的MOS管在工作时的温度，MOS管如图2中所示。
工作条件是：原边的输入PN母线是311VDC
准备用图3的热耦接在万用表的温度档来测量
把热耦的测量端夹在图2的MOS管和散热器之间，用MOS本身的螺丝固定
现在的问题
【1】MOS管反面是非塑封的，在工作时311V的电压直接通过MOS的DS两端，如果直接用热耦测量，热耦的会带电吗？
【2】在MOS管工作时，把热耦插入万用表，会损坏万用表吗？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
会带电。
MOS管“反面”的金属板，就是MOS管的漏极，与第二幅图中MOS管中间那条腿是同一块铜板。
如果人体和万用表任何导电部分没有接触，市电也和万用表任何导电部分没有接触，通常不会损坏万用表。
这样安装，将大为减少MOS管和散热器之间的接触面积，影响MOS管散热。
既然热耦那条线上带电了，但是线的外部是绝缘的，人触摸了会触电吗？
热耦那条线上带电了，但是线的外部是绝缘的，人触摸了会触电吗？
人体接触热电偶两条绝缘导线外皮，或者接触万用表绝缘外壳，都不会触电。
