【不懂就问】

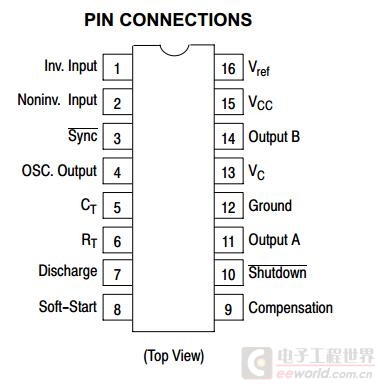

如图的驱动芯片SG3525A内部结构图
【1】本来1和2引脚就是误差放大器的输入端，但是在输入到图中PWM比较器前，还有一个9脚的compensation，这是对什么进行补偿吗？
【2】5、6脚的Ct和Rt，在很多芯片中都看得到，是说来决定振荡器的频率，拿本图来说，为什么要有这个振荡器呢？起什么作用？
【3】图中的latch模块是RS触发器吧，它作用是储存PWM波？从它R端输出的信号和从它右侧输出的信号有什么不一样？
【4】资料上说：“振荡器的输出分为两路，一路以时钟脉冲形式送至双稳态触发器及两个或非门；另一路以锯齿波形式送至比较器的同相输入端”，双稳态触发器在图1里指的是F/F那个吧？但是送至比较器的锯齿波却不是从振荡器输出端输出，图中显示的是从CT脚输出到比较器的。
图1
图2
如图的驱动芯片SG3525A内部结构图
【1】本来1和2引脚就是误差放大器的输入端，但是在输入到图中PWM比较器前，还有一个9脚的compensation，这是对什么进行补偿吗？
【2】5、6脚的Ct和Rt，在很多芯片中都看得到，是说来决定振荡器的频率，拿本图来说，为什么要有这个振荡器呢？起什么作用？
【3】图中的latch模块是RS触发器吧，它作用是储存PWM波？从它R端输出的信号和从它右侧输出的信号有什么不一样？
【4】资料上说：“振荡器的输出分为两路，一路以时钟脉冲形式送至双稳态触发器及两个或非门；另一路以锯齿波形式送至比较器的同相输入端”，双稳态触发器在图1里指的是F/F那个吧？但是送至比较器的锯齿波却不是从振荡器输出端输出，图中显示的是从CT脚输出到比较器的。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
SG3525是PWM控制芯片。PWM的意思是 pulse width modulate，即“脉冲宽度调制”。脉冲宽度调制是固定脉冲频率，改变脉冲占空比，来实现脉冲宽度变化。
既然是固定脉冲频率的“脉冲宽度调制”工作方式，当然就要有这么个频率(方波)，就要由一个弛张振荡器来产生这个方波。Ct和Rt就是控制这个频率的元件。
9脚是片内两个运放的输出端。运放在使用时，必定存在由输出端到输入端的反馈，这个反馈电路由使用者决定。9脚是为引出运放输出信号所设置的。
latch 通常称为“锁存器”。上面的R和下面的S，不是输出端，而是锁存器的输入端。
9脚是运放反馈用的，一般接电容和电阻到运放负极，防止振荡，可以这么理解吗？
振荡器的作用知道了，是输出固定的PWM频率，但是如何让它分别的以始终脉冲和锯齿波的形式输出呢？
还有你说CT两端是锯齿波，且在内部与比较器输入相连，百度的资料说是有增加死区时间的作用，不理解
