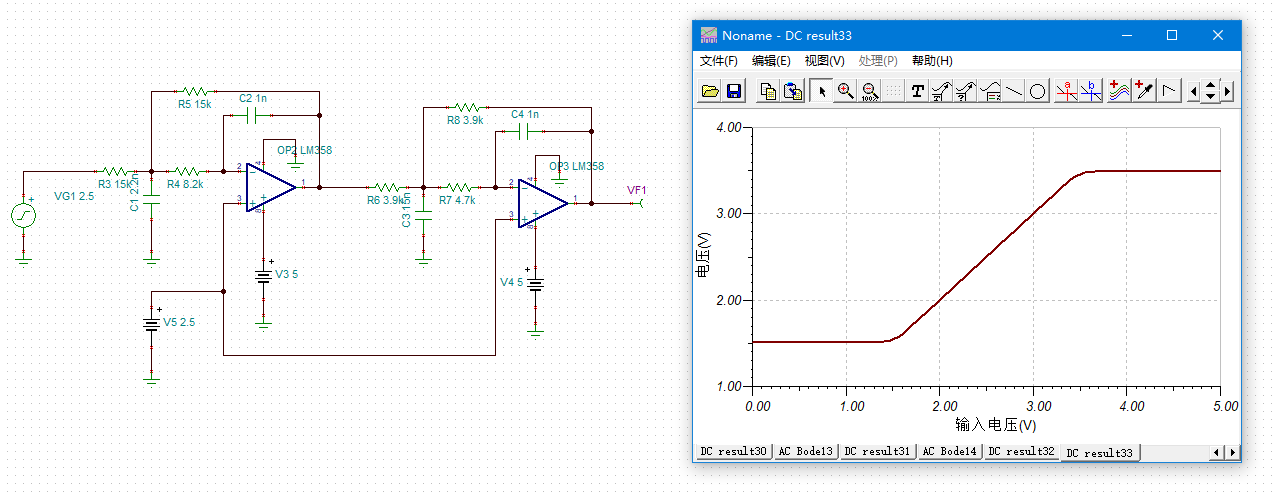

maychang 发表于 2018-9-13 09:04 明显是运放上下(或者叫正向和负向)饱和了。运放输出饱和后输出不随输入变化，在图中表现为水平直线。
飞鸿浩劫 发表于 2018-9-13 10:55 5V供电这一下去掉3V
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 飞鸿浩劫 的问题《这个滤波器的直流特性为啥不是直线？》','https://www.xiaopingtou.net/q-16606.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
5V供电这一下去掉3V
老式运放就是这个样子。
你的电路，使用二级反相放大。第一级正向输出损失1.5V，第二级也是正向输出损失1.5V，合计3V。
