< 问题在于你的那个电容对地电压是多少，也就是说输入端有多大的共模电压。还有，你打算使用什么样的电源，电源电压多少？

INA118

天空蓝365 发表于 2018-9-9 12:20
INA118

那用这个打话运放的电源电压要多大呢?

乐君羊 发表于 2018-9-10 18:58
对地电压就是0V，电容的一端接的是GND,电源电压吗？你是说运放的电源电压吗？我不知道应该是多少，所以我 ...

电容的一端接的是GND

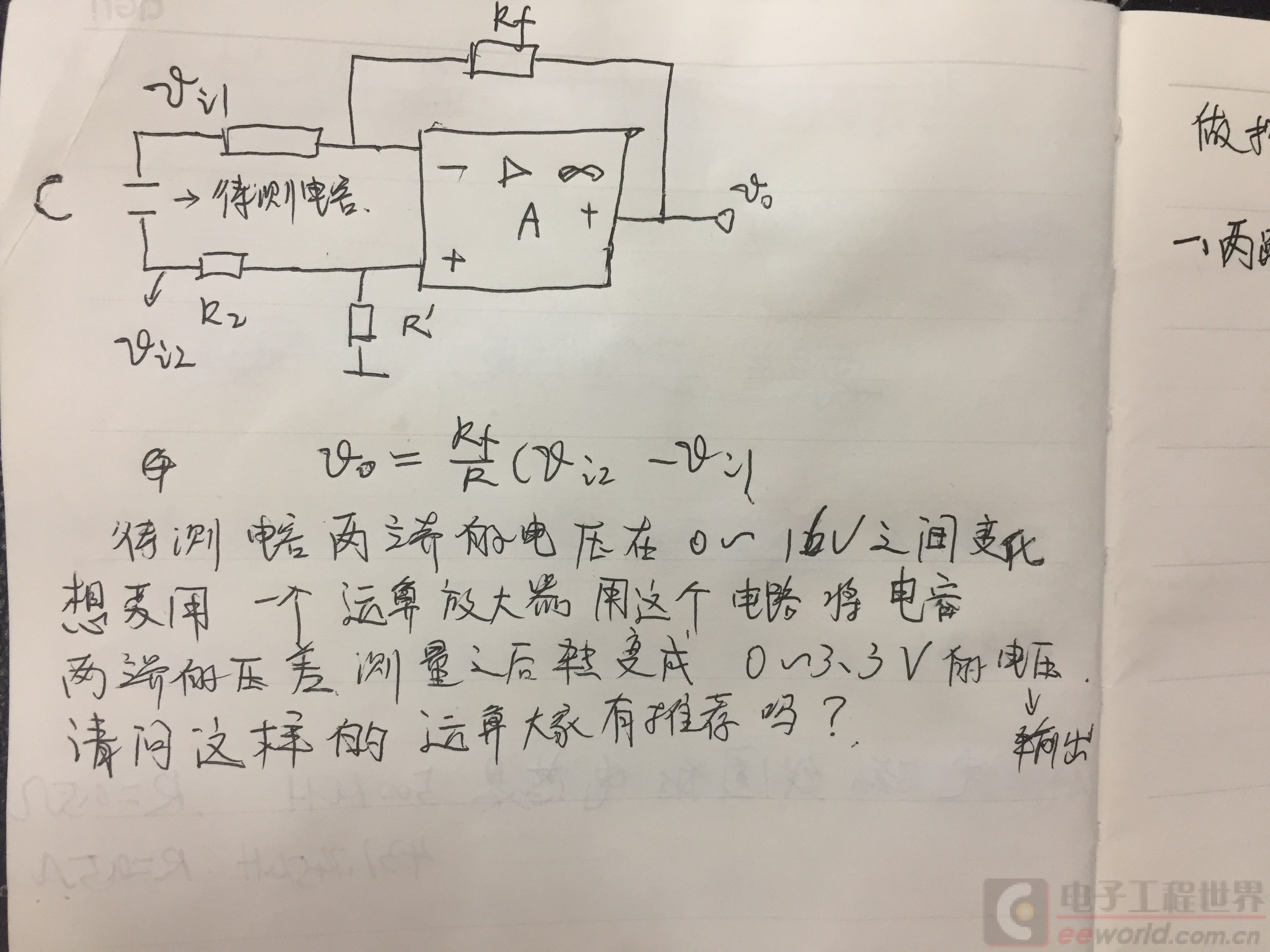

那就好办。不过，为什么电容下端标注Vi2呢？既然接GND，直接用地线符号就好。

本帖最后由 maychang 于 2018-9-10 19:05 编辑

乐君羊 发表于 2018-9-10 18:58
对地电压就是0V，电容的一端接的是GND,电源电压吗？你是说运放的电源电压吗？我不知道应该是多少，所以我 ...

你的要求是增益小于1，亦即衰减。另外，图中看上去是要差动放大，其实可以单端放大。如果反相放大，那么运放输出为负，不符合直接联接单片机的要求。只能是电容反向(上负下正)，或者用同相放大再加衰减。
