gmchen 发表于 2018-8-29 08:21 先说第一个图里的公式如何推导的: 由于差动放大器电路两个输入端完全对称,所以可以用半电路法求解差模信 ...
maychang 发表于 2018-8-29 11:00 不对。 你的图,左边2CD和CC并联,右边2CD和CC串联。所以图中=>号不成立。
hf12345 发表于 2018-8-29 11:07 噢,确实画错了。为啥CD电容会翻倍呢?怎么个解释?
maychang 发表于 2018-8-29 11:52 两个2CD串联,其容量恰是CD。
最多设置5个标签!
由于差动放大器电路两个输入端完全对称,所以可以用半电路法求解差模信号参数。将CD拆分为两个电容串联——两个电容的中点接地,此时这两个电容的容量应该是2CD。然后这个2CD与CC并联后,与R构成一阶低通网络,其-3dB频率就是那个公式。

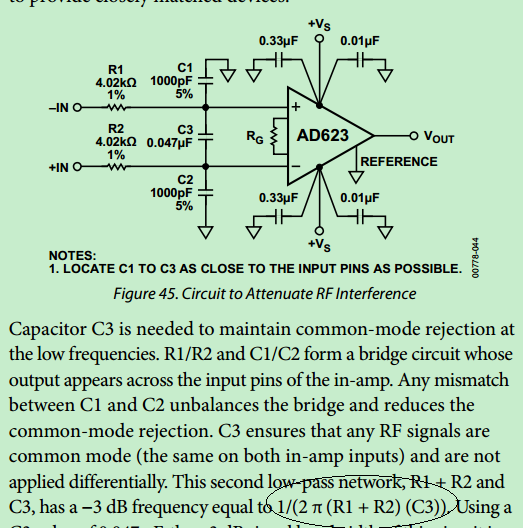

再说第二个图的公式。
其实只要考虑到R1=R2以及C3远大于C1和C2,第二个公式就是第一个公式。

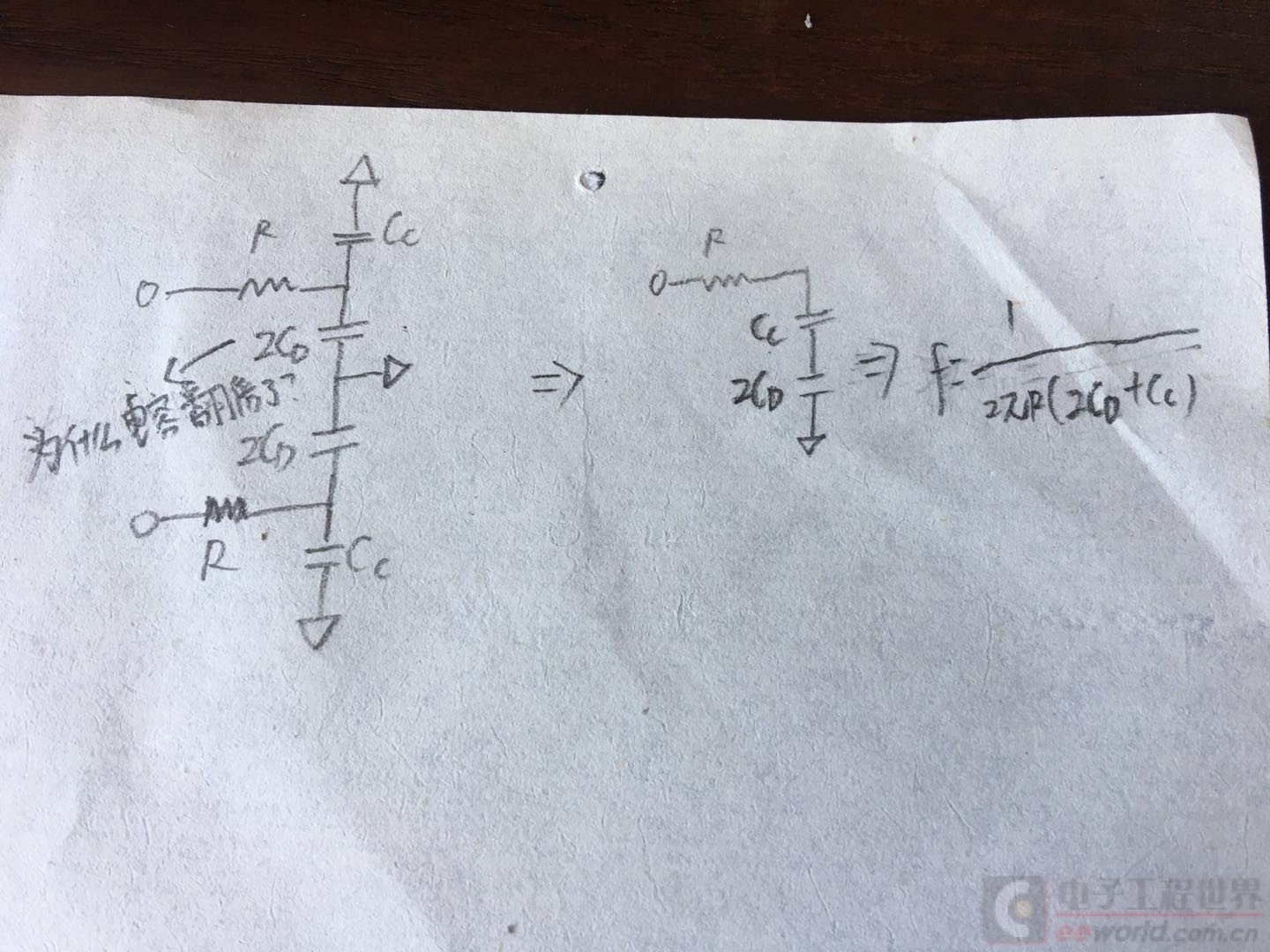

按照您的思路,大致画了下电路图,不知道对否?
如果是这样的话,电容为什么翻倍了啊?
噢,确实画错了。为啥CD电容会翻倍呢?怎么个解释?
两个2CD串联,其容量恰是CD。
明白了!再请教个问题哈,为什么分析的时候要把CD分成两个电容,中点接点?依据是什么?
