鼓架，硬件和程序：

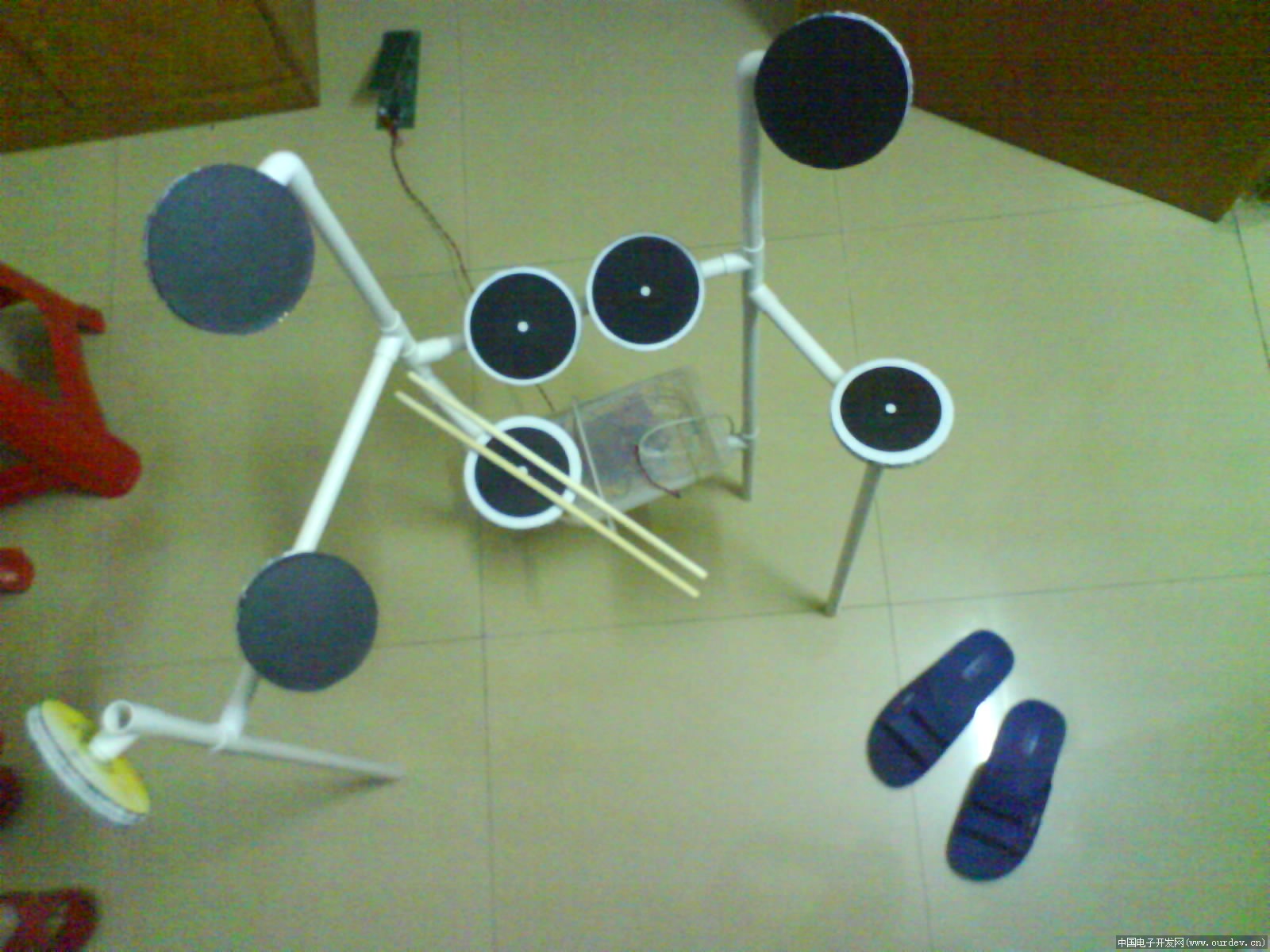

(原文件名:全景.JPG)


(原文件名:近景0.JPG)


(原文件名:近景2.JPG)

鼓架用3.5元3.5米的塑料水管做的。是因为便宜，更重要的是它的接头

有很多种，不用其他粘合剂了，直接套进去就牢固了。

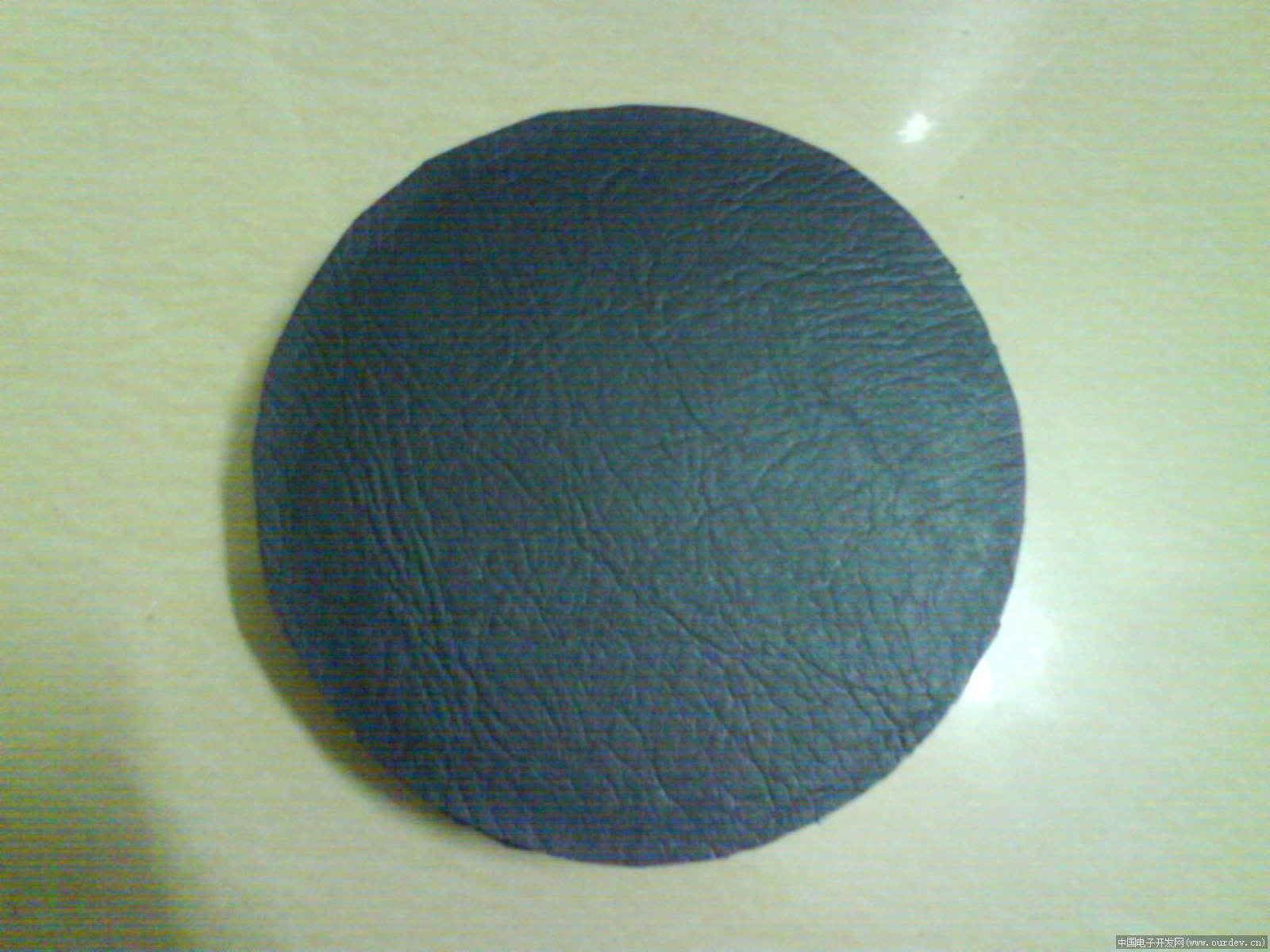

(原文件名:顶面.JPG)


(原文件名:边沿.JPG)

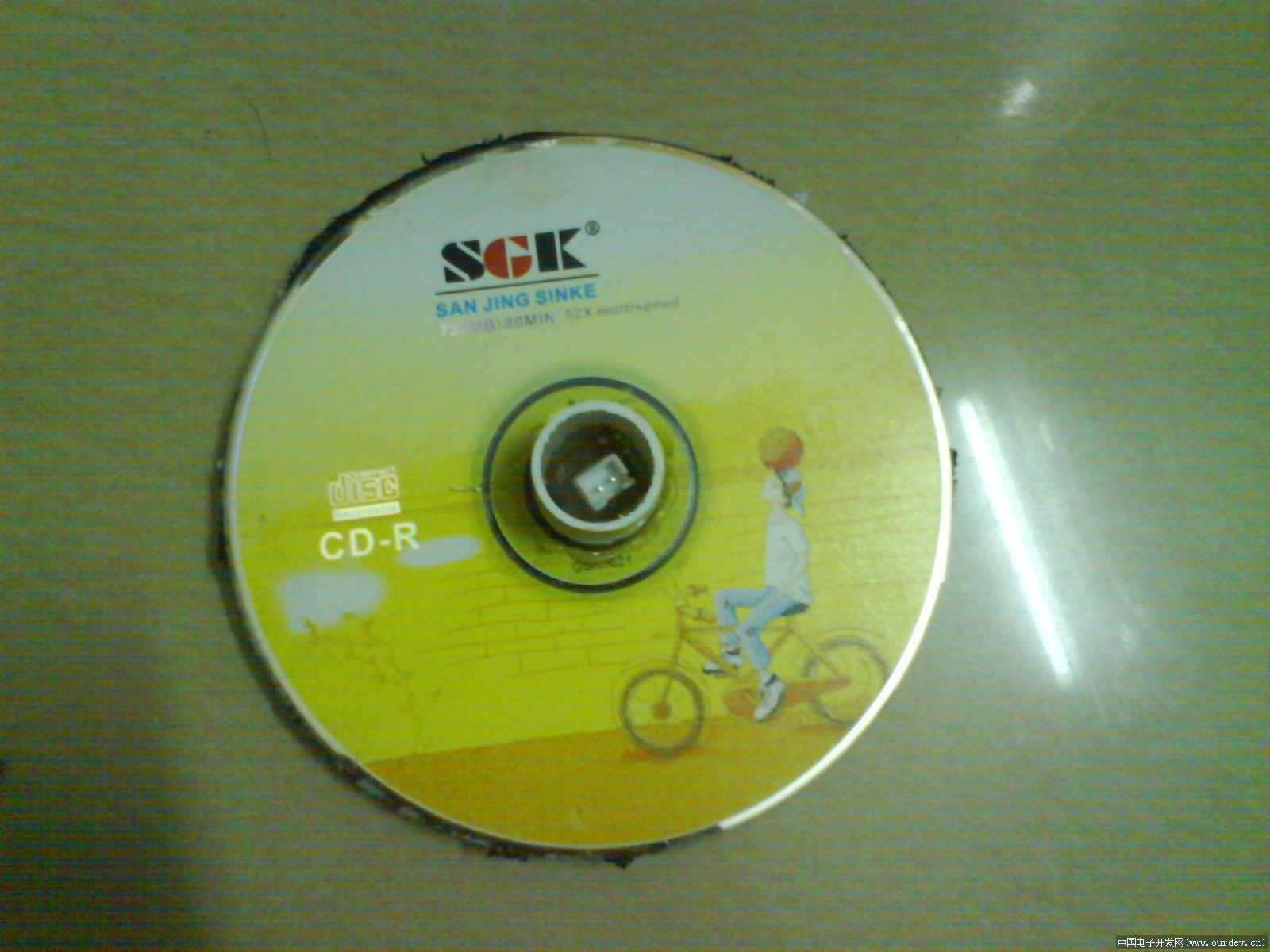

(原文件名:底部.JPG)

鼓是用泡沫纸两层再加一个光碟粘合而成。中间夹着一个大的压电陶瓷

的那种蜂鸣器，用来感应敲击震动。上面粘了一个胶片是为了敲打时敲

打声音别太响。不过我用的这个胶好像不太行，敲打起来感觉像敲木鱼

。汗...


(原文件名:脚踏.JPG)

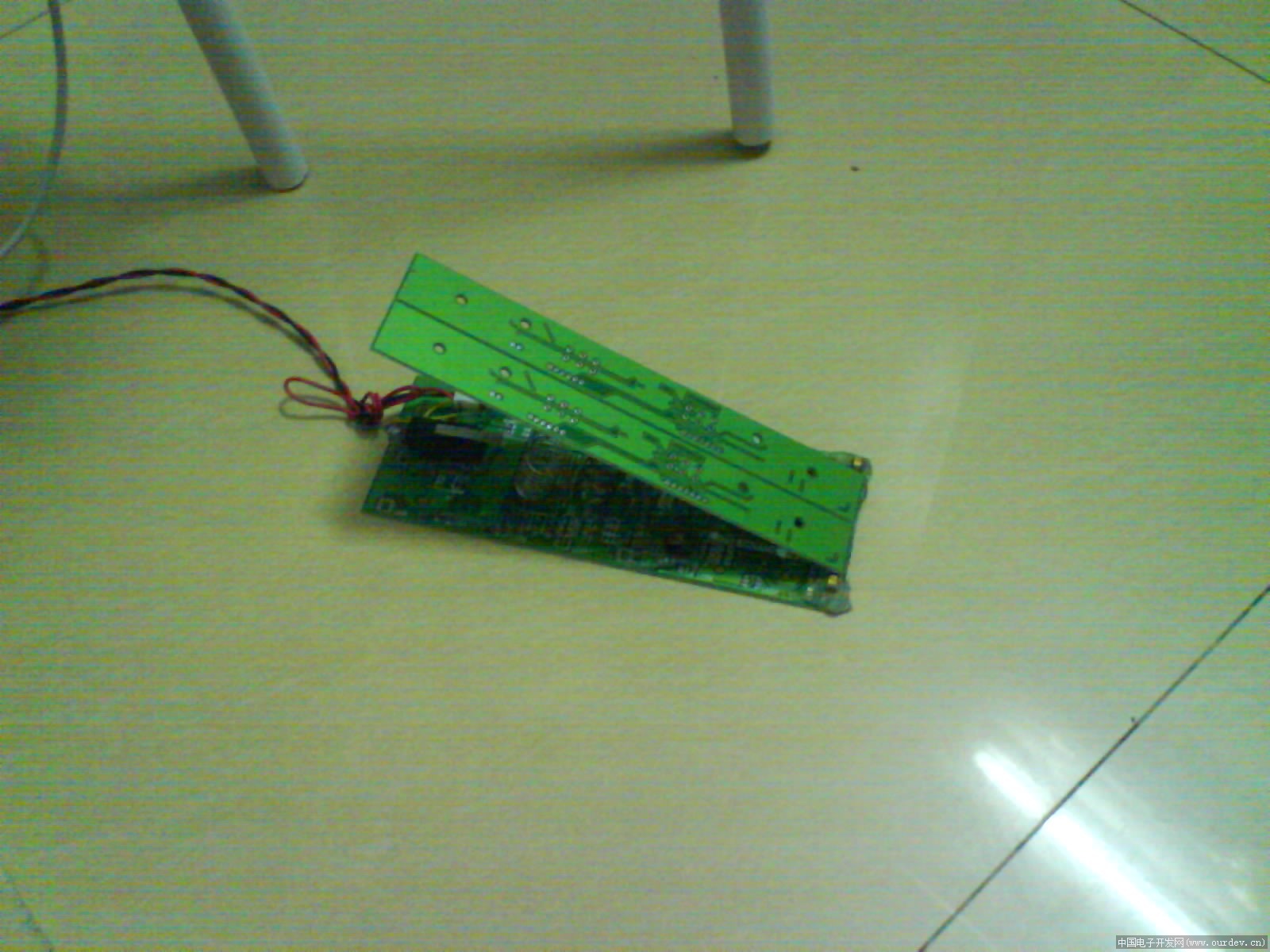

(原文件名:脚踏内部.JPG)

脚踏就一个开关。用弹簧撑起，弹簧强度大点好，要不脚累。

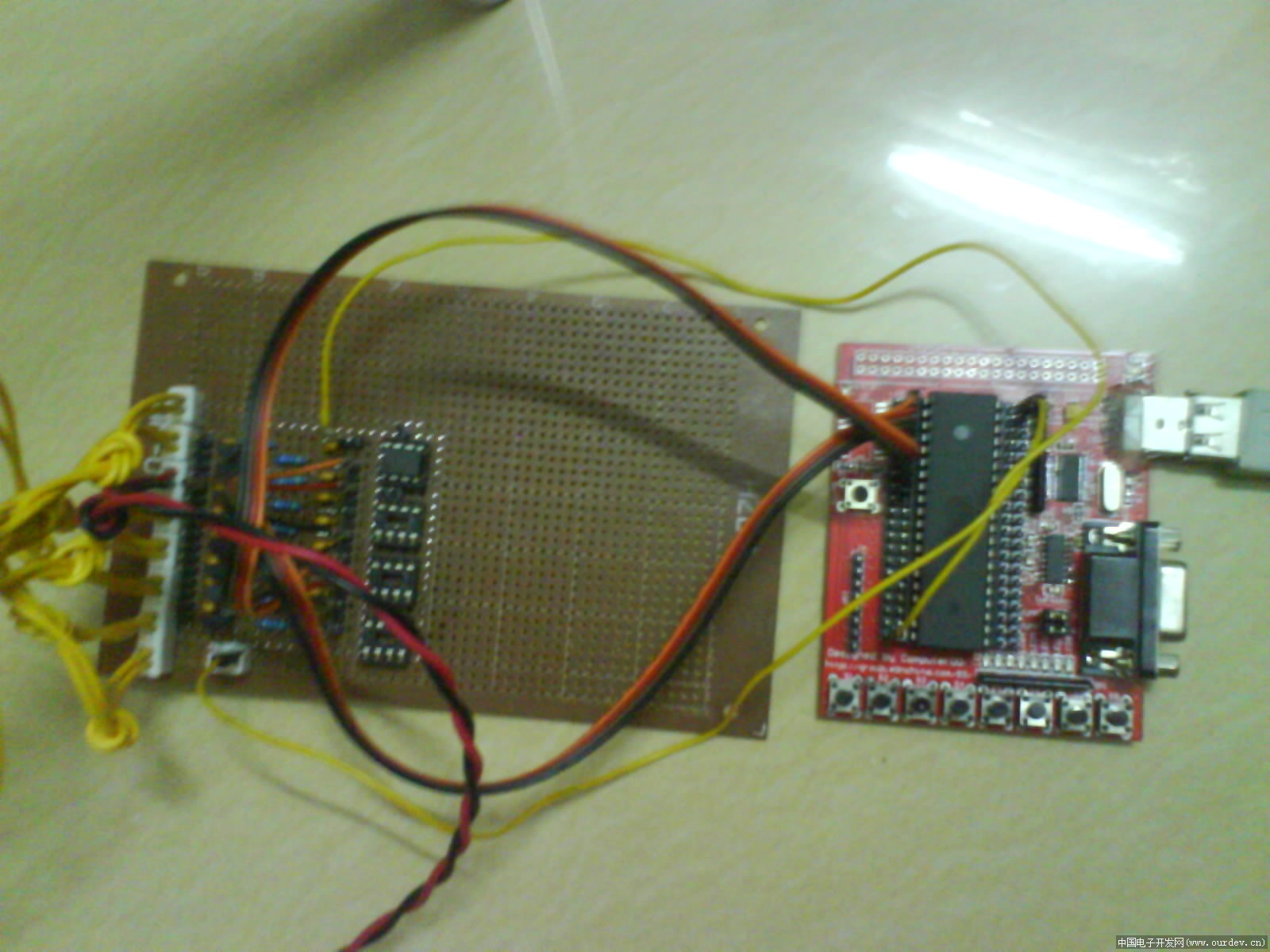

(原文件名:51板.JPG)
51板是圈圈大侠书中的板，直接拿来用了。


(原文件名:放大板.JPG)

放大即信号放大，就一个9014简单放大后+一个电阻电容去都（包络线

），可以再经过393比较输出，也可以直接送51IO口。如果加AD转换即

可描述力度。


(原文件名:处理板2.JPG)


(原文件名:处理盒.JPG)

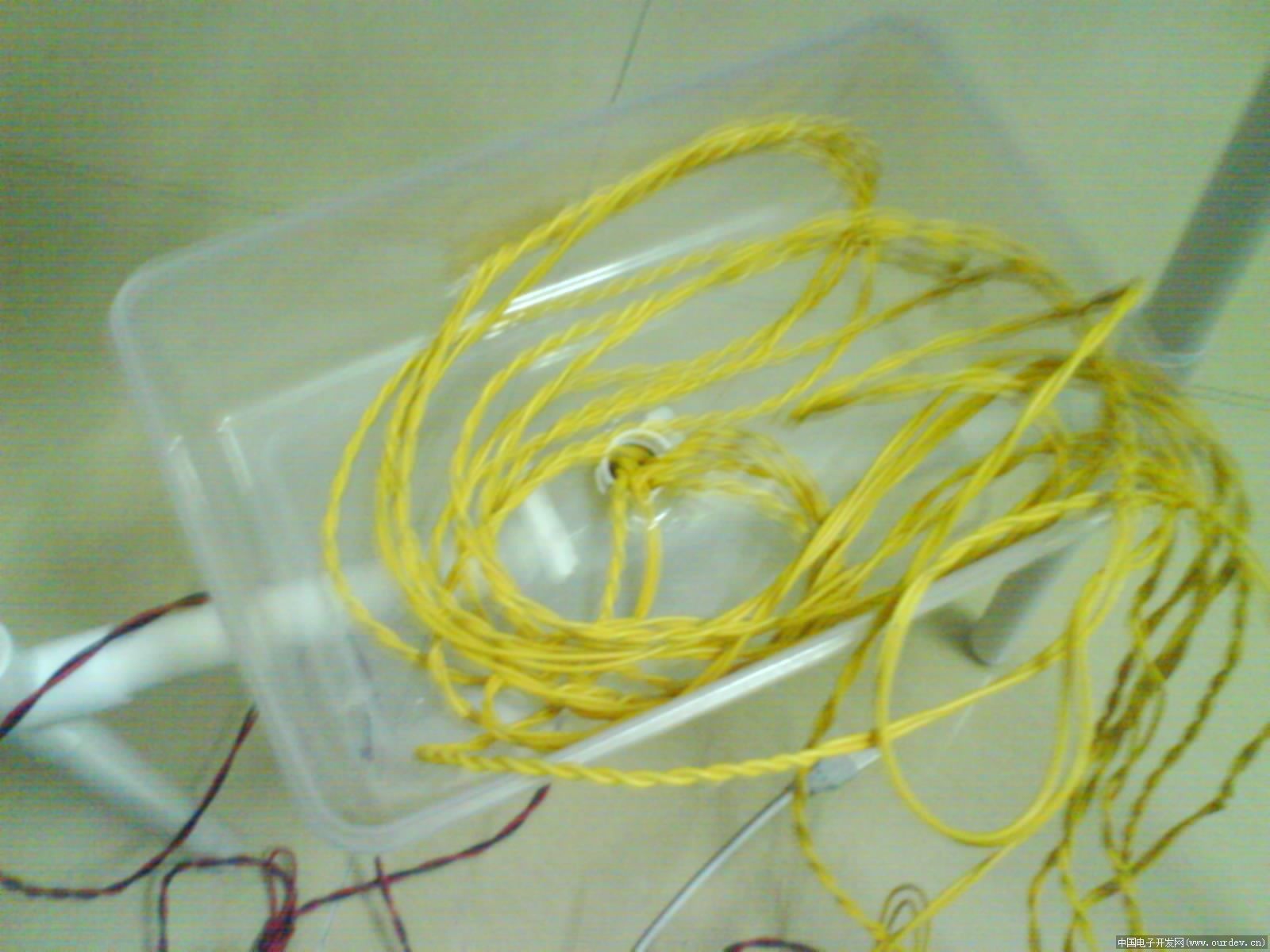

(原文件名:线的入口.JPG)

程序ourdev_630755MA83VZ.rar(文件大小:98K) (原文件名:UsbKeyboard.rar)

以下是电脑端的游戏软件网址，除了可以下载软件外还可以下载歌曲。

我网络不好，上传上面几张图片弄得想死，就不上传软件了，反正都是

从这个网站下的。做这个东西纯属玩玩，没经过那位大侠的同意（也不

知道怎么找他），如有侵权什么的，望删。
http://blog.sina.com.cn/dtxmania

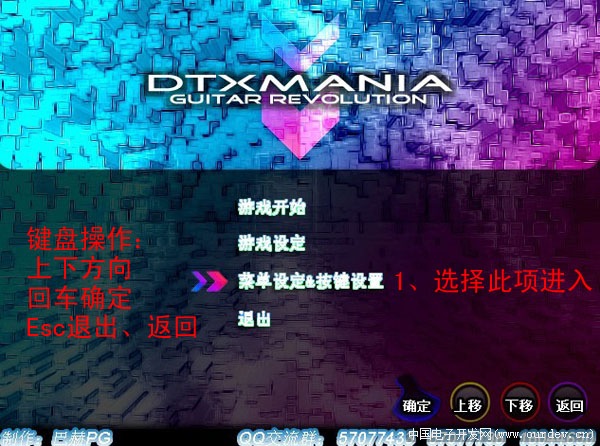

(原文件名:电鼓游戏.jpg)
