双音多频DTMF解码

2020-02-01 16:32发布

8262 16

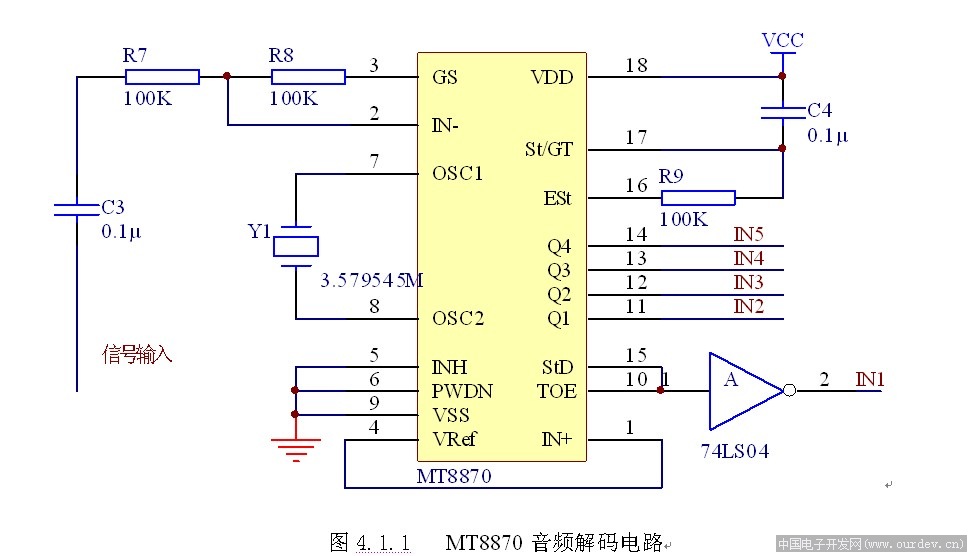

按照该图连接的电路，电话线直接“信号输入”和电源地，出现不能完全解码，求高手支招啊~~谢谢！
图：

(原文件名:mt8870.jpg)

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

15条回答

1楼-- · 2020-02-01 18:29

输入需要隔离还是什么原因？求教！

2楼-- · 2020-02-01 21:35

(原文件名:1.jpg)

这是我做的解码电路，9170和8870差不多。

3楼-- · 2020-02-02 02:39

我曾经做过，地也要用电容隔离的

(原文件名:QQ截图20110609162908.jpg)

4楼-- · 2020-02-02 04:13

不知道你是怎么样测试的，如果是接稳压电源，记得要接一个小电阻R9，否则DTMF信号会给电源“稳压”掉的

5楼-- · 2020-02-02 06:22

精彩回答 2 元偷偷看……

6楼-- · 2020-02-02 06:45

回复【3楼】kenny17 吖枫
-----------------------------------------------------------------------

感谢！晚上回来测试一下
