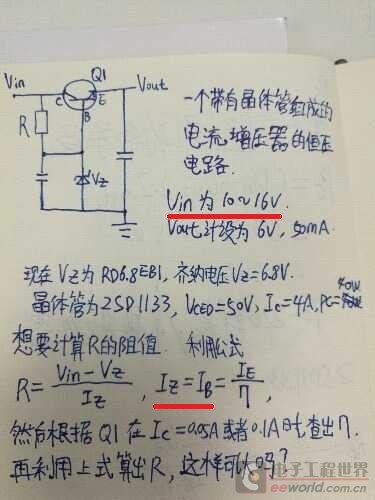

< 这可不叫什么“串联电阻”，该电阻并非串联在稳压电路的电源回路中，稳压电路中不存在这样的电路。该电阻的作用是提供稳压管的工作电流和Q1的基极电流，叫做“偏置电阻”。显然，该电阻需要根据稳压管的工作电流和晶体管的基极电流来计算。注意，在楼主图中，晶体管基极电位是定值，射极电位是定值，晶体管的直流增益可以取一个常数，比如50-100，稳压管的工作电流则需要查阅手册，这样，根据输入电压、稳压管齐纳击穿电压、晶体管直流增益和输出电流即可计算R值了。

注意输入电压Vin并非定值，而是有一定变化范围。计算R，应该保证在Vin的变化范围内总能满足三极管基极电流的需要(未流入基极的电流流入稳压管)。
稳压管电流并不等于基极电流。流过R的电流分成两路，一路流入基极，另一路流入稳压管。

chunyang 发表于 2018-5-28 11:32
这可不叫什么“串联电阻”，该电阻并非串联在稳压电路的电源回路中，稳压电路中不存在这样的电路。该电阻的 ...

谢谢这么详细解析

maychang 发表于 2018-5-28 12:15
注意输入电压Vin并非定值，而是有一定变化范围。计算R，应该保证在Vin的变化范围内总能满足三极管基极电 ...

谢谢，好久没来了，回复晚了

shaorc 发表于 2018-6-27 16:40
对于这样的，含有三极管的电路
我有个地方总是分析不清楚
电路开始工作时，电流从Vin出来，到Vout之间 ...

你的分析是正确的。电容的作用在于稳定Q1基极电位，当输入电压有波动时，因C的存在，Q1基极电位更加稳定，因而输出电压也更加稳定。稳压二极管不是理想二极管，即使工作在齐纳击穿态时其两端的电压也会随着输入的波动而小幅波动。C在此也叫有源滤波电容，Q1会增强C的滤波效果，相当于增大了C的容量。上电暂态时，C有个充电的过程，电路到达稳态后，在分析时可以认为C基本上无电流，所以计算R值时无需考虑C，仅需要考虑基极电流和稳压管的偏置电流。但为了暂态充电较快，可以取接近阻值下限的参数。比如稳压管的工作电流假设是5-10mA，那么按输入峰值电压时的10mA取值即可，而基极电流则可以看作是常数。
