请问这里的稳压原理是什么

2019-03-25 13:33发布

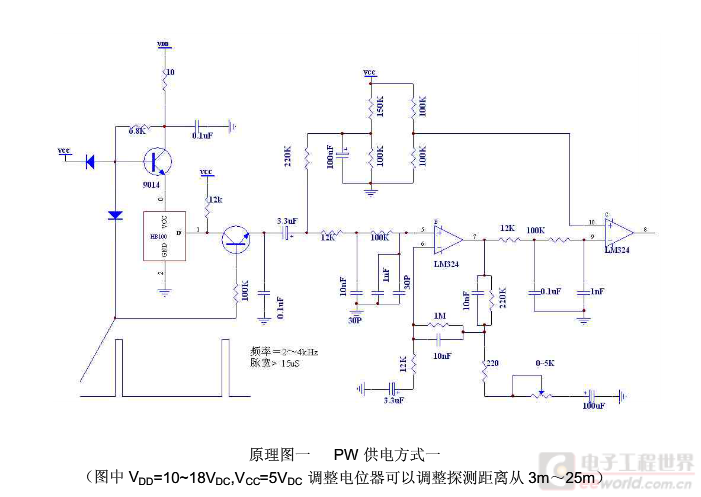

这个电路怎样保证微波雷达模块的电压在5V左右 360截图16810302107112117.png
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
15条回答
maychang
1楼-- · 2019-03-25 13:45
 精彩回答 2  元偷偷看……
liuzhiying666
2楼-- · 2019-03-25 19:39
maychang 发表于 2018-7-31 15:59
此电原理图可能有错误,至少图中红 {MOD}箭头所指三极管发射极没有直流通路,只联接了两支电容,那是不可能正常 ...

可以正常工作啊
maychang
3楼-- · 2019-03-26 00:52
liuzhiying666 发表于 2018-7-31 16:49
可以正常工作啊

我的意思:按照首帖电原理图,是不可能正常工作的。现在正常工作,那就是电原理图出了错。
topwon
4楼-- · 2019-03-26 05:49
箭头处的三极管应该是信号通路,电容的是隔直的。楼主问的稳压电路应该是HB100模块供电脚上那个9014三极管,因为VDD是10~18V,而模块的供电是要求5V。
liuzhiying666
5楼-- · 2019-03-26 11:23
topwon 发表于 2018-8-1 10:01
箭头处的三极管应该是信号通路,电容的是隔直的。楼主问的稳压电路应该是HB100模块供电脚上那个9014三极管 ...

对啊,就是想问怎样稳压的
topwon
6楼-- · 2019-03-26 16:44
liuzhiying666 发表于 2018-8-1 17:29
对啊,就是想问怎样稳压的

网上找三极管串联稳压电路,有很多说明的。个人理解为,利用三极管导通时BE之间的电压差为0.7V,而B极又比VCC高0.7V(隔了一个二极管),所以E极电压基本就等于VCC的电压也就是5V了。VCC 相当于提供一个参考电压,而三极管起个扩流的作用。
