“第2部分完全不知道要干什么”

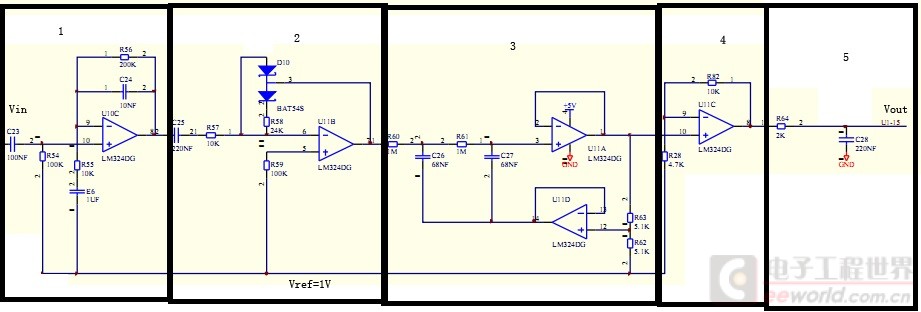

第2部分输出与反相输入端之间有两支二极管。首先注意：同相输入端接Vref＝1V。输入为正半周期时，输出为负，因两输入端“虚短”，反相输入端也是1V，输出端为1V减去上面那支二极管的管压降。输入为负半周期时，输出为正，下面二极管导通，由两输入端“虚短”，反相输入端为1V，输出端为输入电压(为负值)乘－2.4倍再加下面那支二极管管压降。
如果输入信号正负两半周对称，第2部分输出除反相外，还会变为不对称。

“第3部分那样处理也不知道是要做什么”

第3部分，上面运放是电压跟随器，其输出经R62R63分压后剩一半，再由下面运放构成的电压跟随器输出。也就是说，C26C27两电容下端交流电位总是U11A的3脚交流电位的一半。
这是正反馈(两个电压跟随器，均为同相)，但因反馈量只有一半，并不会产生振荡，也不会“锁定”，只会使得从C27上端看过去，电容的容量变小(流过C27的交流电流比C27下端接Vref时小一半)。
至于“是要做什么”，只能猜测。据我看，是胡乱搭的电路。

“2.这个电路要实现的功能是一个从几十到几百赫兹的带通滤波。”

要实现带通滤波，四个运放，可以构成很好的高阶带通有源滤波器，大可不必这么费事。

“关于有源滤波的书籍，大家有哪些推荐？”

推荐《模拟滤波器与电路设计手册》。到老tyw上传的资料中去找找。
此书讲得十分全面，但你可能会觉得内容太多(490页)，不能迅速查找出你所要的电路。

maychang 发表于 2018-7-26 12:10
“关于有源滤波的书籍，大家有哪些推荐？”

推荐《模拟滤波器与电路设计手册》。到老tyw上传的资料中去 ...

谢谢您的指导，您说的这些我还得再好好多想想，这个电路的初衷是为了提取呼吸打鼾信号，是我们“借鉴”友商的板子，不知道整对了没。我拿过来看到这部分电路的时候，真是一头雾水，不过我用Multisim已经仿真了这个电路，从波特图上可以看出，是个带通。当我分析第1级的时候我就感觉很别扭。往后更是。不可否认的是，有源滤波这块我真是很外行。

另外，我也是这个论坛的新人，所以请问老tyw是哪位大大？具体ID是多少，我想尽快找到这本书学习一下。

十分感谢您！
