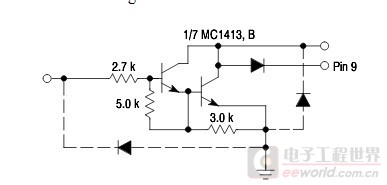

第9脚是各达林顿管集电极通过二极管所接的公共端。此脚是为该芯片中各达林顿管驱动电感性负载(例如继电器绕组)所设。三极管驱动电感性负载，集电极到电源正端应该有一支二极管，叫做续流二极管，是在三极管关断时使电感中电流连续，避免产生过高电动势击穿三极管所设。该芯片中每个达林顿管均有这样一支二极管作为续流二极管使用。

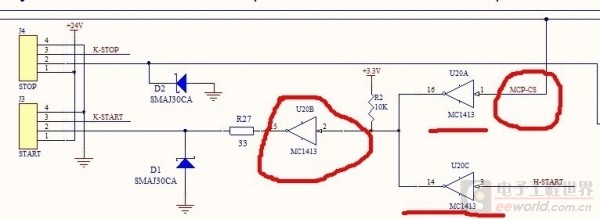

所以该芯片9脚应该接电源正端，如第二图，应该接到VCC处(假定VCC比3.3V更高)。
另外，第二图负载load这么接，不知道是什么意思。这样接，如果VCC为5V，那么达林顿管关断时，VCC将通过二极管供电进3.3V，使3.3V电源电压升高。同时load上端电压不是5V而是3.3V。

一般地说，这种达林顿管阵列，是不允许这样接负载load的。
此图应该怀疑为错误联接。

“这是找的一个应用图”
顶烦这种“找的”图了。这种“找的”图，十之八九是忽悠或者错误。

maychang 发表于 2018-7-19 15:12
第9脚是各达林顿管集电极通过二极管所接的公共端。此脚是为该芯片中各达林顿管驱动电感性负载(例如继电器绕 ...

还是看下面这个图，有两个“电源”吧我弄糊涂了，你上面说的“集电极到电源正端应该有一支二极管，叫做续流二极管”
这句里面的电源是指PIN9所接的电源吧？这是一个电源
此外集电极（图中右上角的圆圈）不是还要接一个上拉电阻10K到另外一个电源（比如3.3V）吗？
我就是分不清楚这俩个电源作用

比如，在上图中，PIN9接+24V，集电极接上拉电阻到+3.3V
如果左边输入是高电平进来，达林顿管导通，输出直接被拉到GND，可能只有0.7V电压输出
若输入是低电平进来，达林顿管截止，此时集电极输出电压被钳位到24+0.7=24.7V?

shaorc 发表于 2018-7-20 08:03
还是看下面这个图，有两个“电源”吧我弄糊涂了，你上面说的“集电极到电源正端应该有一支二极管，叫做 ...

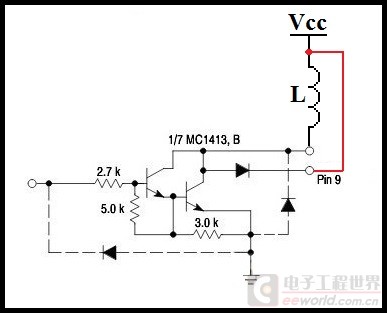

“集电极到电源正端应该有一支二极管，叫做续流二极管”是这个意思。
注意9脚内部二极管现在与L并联，二极管负端接电源正端，二极管正端接L下端。故达林顿管导通时二极管反向，无电流，达林顿管关断时L中自感电动势(上负下正)使二极管导通，电动势被二极管短路。此时达林顿管集电极电压为Vcc加0.7V(二极管正向压降)，不会被击穿。若9脚未接电源正，则自感电动势可能非常高(Vcc的十倍甚至几十倍上百倍)，达林顿管会被击穿而损坏。
