未查到MP2225这个型号的“降压芯片”。
在5V输出端加 π 型LC滤波器，目的是什么？
为了得到更纯净的5V直流电压，想设计一个截止频率比较低的π型LC滤波器。附件里是MP2225的数据手册，您看一下！ 谢谢指导！

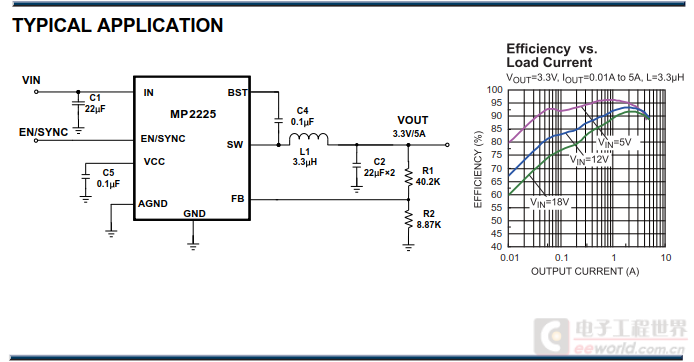

该芯片典型电路输出端本来就必须有一个电容，即图中C2，为两支22uF并联。这个一般不要动。你只需要在输出端与负载之间串联一个电感，再接一个电容到地即可。
多谢指点！您的意思是说MP2225芯片的输出端本就有电容，所以可以直接串联一个电感，再加一个容量合适的电容接地就可以。然后电感的选择我主要考虑直流电阻，体积和电感量这三个因素！
“然后电感的选择我主要考虑直流电阻，体积和电感量这三个因素！”
电感量的选择倒还在次要，只要电感量和后面的电容量所构成的LC回路谐振频率远低于MP2225的PWM频率即可，因电容量相当大，这是很容易满足的。
除直流电阻、体积两个因素以外，因你的负载电流较大，所以对电感承受直流电流的能力必须考核(铁心在5A直流电流下不能进入饱和)。
