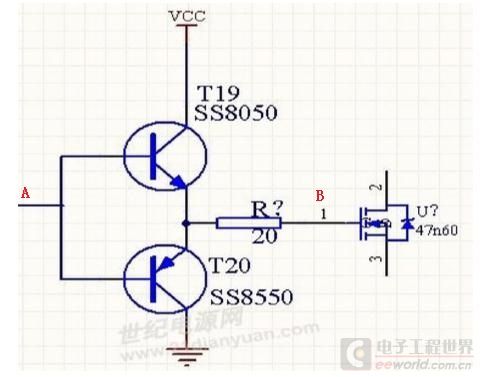

我最近用simulink仿真电路的时候观察到了一个比较奇怪的现象。Vcc=12V，推挽输出电路不接负载的时候，用软件里面的万用表测量输出端，在基级给驱动的时候，输出是6V左右，当基级为低电平的时候，输出为0。。。。我觉得，如果图腾电路不接负载的时候，是不会工作的。理由是，不接负载的时候相当于输出悬空，电位是不确定的。上管是NPN管，饱和导通的话必须满足发射极集电极正偏。那图腾柱电路真的是可以输出悬空而工作的吗？———————————————————————————————————————————————————
再说了，如果是上管导通的时候，输出的电压应该是接近电源电压VCC，Vcc减去三极管饱和导通的压降。也不会是6V左右啊。麻烦版主跟各位朋友帮分析一下，谢谢你们了。如果说驱动mos管的时候，图腾柱电路工作的关键应该是mos管的GS极电容，同样，不是因为这个电容，这个电路也是工作不起来的。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 jonny0811 的问题《麻烦各位分析一下图腾柱电路，仿真得到一个奇怪的现象啊各位》','https://www.xiaopingtou.net/q-16665.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
“在基极给驱动的时候……”
你给两个管基极什么样的驱动？
图腾柱式方式，一是增加了驱动能力，另一是当前面为输出端为低的时候，下管为MOS的结电容提供放电回路。
Vcc=12V，在基级给驱动的时候，输出是6V左右，当基级为低电平的时候，输出为0，这个好像没有说怎么驱动的，，贴一下仿真时的图
给的是方波，主要是不明白为什么空载可以导通。基极加一个高电平信号，上管导通是怎么导通的？因为上管导通下管就要截止，下管截止了上管的发射极就等于悬空在那里了。。。。就等于我将下管直接拿走。。。
空载啊
“就等于我将下管直接拿走”
此时下管相当于一支阻值充份大的电阻。再想想上管是否可以导通。
