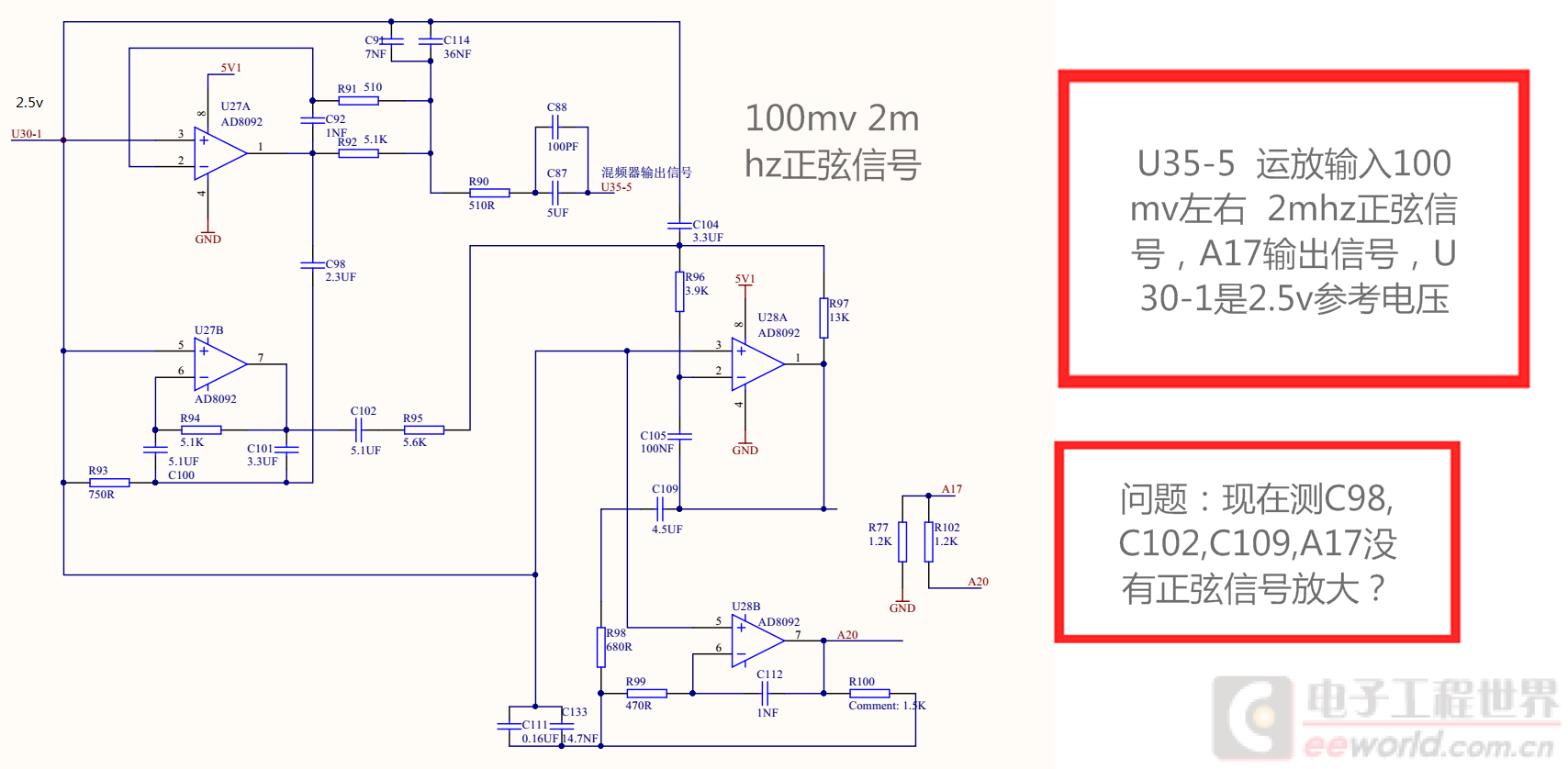

< 标号U35-5处是运放U27A的输出端，仅串接了C92C87R90R91。从这一点输入信号，对整个电路几乎没有什么影响。

maychang 发表于 2018-7-12 17:22
标号U35-5处是运放U27A的输出端，仅串接了C92C87R90R91。从这一点输入信号，对整个电路几乎没有什么影响。

你好 maychang老师，这里的U30-1是轨分束器TLE2426C虚拟的地基，之前我一直猜测这个放大电路主要是放大2MHZ的正弦信号，我从U35-5用示波器测出了一个100mv  2MHZ的正弦信号，但是这个电路有点奇怪，正如maychang老师说的 信号可以从输出端直接输出，运放并没有放大信号， 如果是放大直流信号好像也不对，C98隔断了直流通道， 请问maychang老师以您经验，觉得这个放大电路可能会起什么作用？或者这个电路的目的可能不旨在放大信号等等，希望给一点建议？（A17是运放末级唯一输出端，即单片机ADC采样口；U35-5是唯一的信号输入端）

冰魄3009 发表于 2018-7-13 09:23
你好 maychang老师，这里的U30-1是轨分束器TLE2426C虚拟的地基，之前我一直猜测这个放大电路主要是放大2M ...

“或者这个电路的目的可能不旨在放大信号等等”
有这种可能。但其目的，看不出来。

maychang 发表于 2018-7-13 10:41
“或者这个电路的目的可能不旨在放大信号等等”
有这种可能。但其目的，看不出来。

谢谢maychang老师，U35-5是混频器芯片输出的信号，也即是运放唯一的信号输入端，电路也是对的。我一直猜测的是单片机最后采样A17信号，我试过给A17直流信号，正弦信号，都没有采样到数据（有比输入信号小一些的正弦信号，板子是进水烧过的，所以不确信这个信号是不是对的，），所以从这个电路上讲，就放大信号来说，maychang老师怀疑的U35-5不像信号输入端也有一定道理，因为它对信号的放大无意义。但是这确实是唯一的信号，请问maychang老师有没有可能这个电路最后是单片机是采样A17频率，或者采样信号各个点的速度的可能性？

冰魄3009 发表于 2018-7-13 14:18
谢谢maychang老师，U35-5是混频器芯片输出的信号，也即是运放唯一的信号输入端，电路也是对的。我一直猜 ...

“请问maychang老师有没有可能这个电路最后是单片机是采样A17频率，或者采样信号各个点的速度的可能性？”

这个，实在看不出来。
另外请教高明吧。
