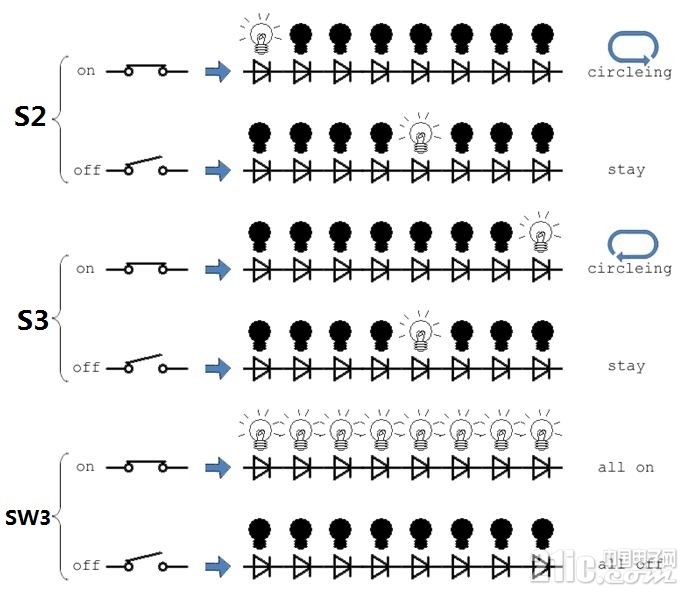

勇敢的芯伴你玩转Altera FPGA连载60：经典模式流水灯实验特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1i5LMUUD          本实例使用一个拨码开关和2个独立按键控制流水灯的各种不同变化模式。模式流水灯功能示意如图8.15所示。 图8.15 模式流水灯功能示意图这里我们需要注意，当拨码开关SW3处于OFF时， LED停止不动，只有一个LED处于点亮，并且点亮的LED不会变化；而SW3处于ON状态时，流水灯处于流动状态。按键S1被按下后，LED流动方向是从上到下（D9到D2方向）；导航按键S2被按下后，LED流动方向是从下到上（D2到D9）。         本实例代码虽然比之前几个实例都要长，但是我们可以把它们解析来看，其实也不复杂。首先，接口部分代码如下，除了时钟和复位信号，还有拨码开关switch[0]、2个独立按键key_v[1]和key_v[0]、8个LED指示灯信号led[7:0]。module cy4(            input ext_clk_25m, //外部输入25MHz时钟信号            input ext_rst_n,   //外部输入复位信号，低电平有效            input[0:0] switch, //拨码开关SW3输入，ON -- 低电平；OFF-- 高电平            input[1:0] key_v,  //S1/S2两个按键输入，未按下为高电平，按下后为低电平            output reg[7:0] led    //8个LED指示灯接口            ); //-------------------------------------//按键抖动判断逻辑wire key;   //所有按键值相与的结果，用于按键触发判断reg[3:0] keyr;  //按键值key的缓存寄存器 assign key = key_v[0] & key_v[1]; always @(posedge ext_clk_25m or negedge ext_rst_n)    if (!ext_rst_n) keyr <=4'b1111;    else keyr <= {keyr[2:0],key}; wire key_neg = ~keyr[2] & keyr[3]; //有按键被按下  wire key_pos = keyr[2] & ~keyr[3]; //有按键被释放 //-------------------------------------//定时计数逻辑，用于对按键的消抖判断reg[19:0]  cnt; always @ (posedge ext_clk_25m or negedge ext_rst_n)   if (!ext_rst_n) cnt <= 20'd0;       else if(key_pos || key_neg) cnt<=20'd0;    else if(cnt < 20'd999_999) cnt<= cnt + 1'b1;    else cnt <= 20'd0;  reg[1:0] key_value[1:0]; always @(posedge ext_clk_25m or negedge ext_rst_n)    if (!ext_rst_n) begin        key_value[0] <= 2'b11;        key_value[1] <= 2'b11;    end    else if(cnt == 20'd999_999) begin  //定时键值采集        key_value[0] <= key_v;        key_value[1] <=key_value[0];       end wire[1:0] key_press = key_value[1] & ~key_value[0];       //消抖后按键值变化标志位        有了按键值标志信号key_press，我们接下来就用它来控制LED流水灯的2个指示信号，即LED流水灯工作使能信号led_en和LED流水灯方向控制信号led_dir。//------------------------------------//流水灯开启、停止和流动方向控制开关、按键值采集reg led_en;     //LED流水灯工作使能信号，高电平有效reg led_dir;    //LED流水灯方向控制信号，1--从高到低流动，0--从低到高流动 always @ (posedge ext_clk_25m or negedge ext_rst_n)    if(!ext_rst_n) begin         led_en <= 1'b0;        led_dir <= 1'b0;    end    else begin        //流水灯开启/停止控制        if(!switch[0]) led_en <= 1'b1;        else led_en <= 1'b0;        //流水灯方向控制        if(key_press[0]) led_dir <=1'b0;  //从低到高流动        else if(key_press[1]) led_dir<= 1'b1; //从高到低流动        else ;    end    最后两个always语句，前者对24bit计数器delay做循环计数，用于产生LED流水灯变化的切换频率；后者则根据led_en和led_dir信号控制8个LED流水灯实现最终的工作与否以及流动方向控制。//------------------------------------//LED流水灯变化延时计数器reg[23:0] delay;    always @ (posedge ext_clk_25m or negedge ext_rst_n)    if(!ext_rst_n) delay <= 24'd0;    else delay <= delay+1'b1;   //-------------------------------------//流水灯开启、停止和流动切换控制 always @ (posedge ext_clk_25m or negedge ext_rst_n)    if(!ext_rst_n) led <=8'b1111_1110;        else if((delay == 24'h3fffff)&& led_en) begin        case (led_dir)            1'b0: led <={led[6:0],led[7]};    //从低到高流动              1'b1: led <={led[0],led[7:1]};    //从高到低流动            default: ;        endcase    end    else ; endmodule
